Emcovmc200立式加工中心Z轴铸件结构

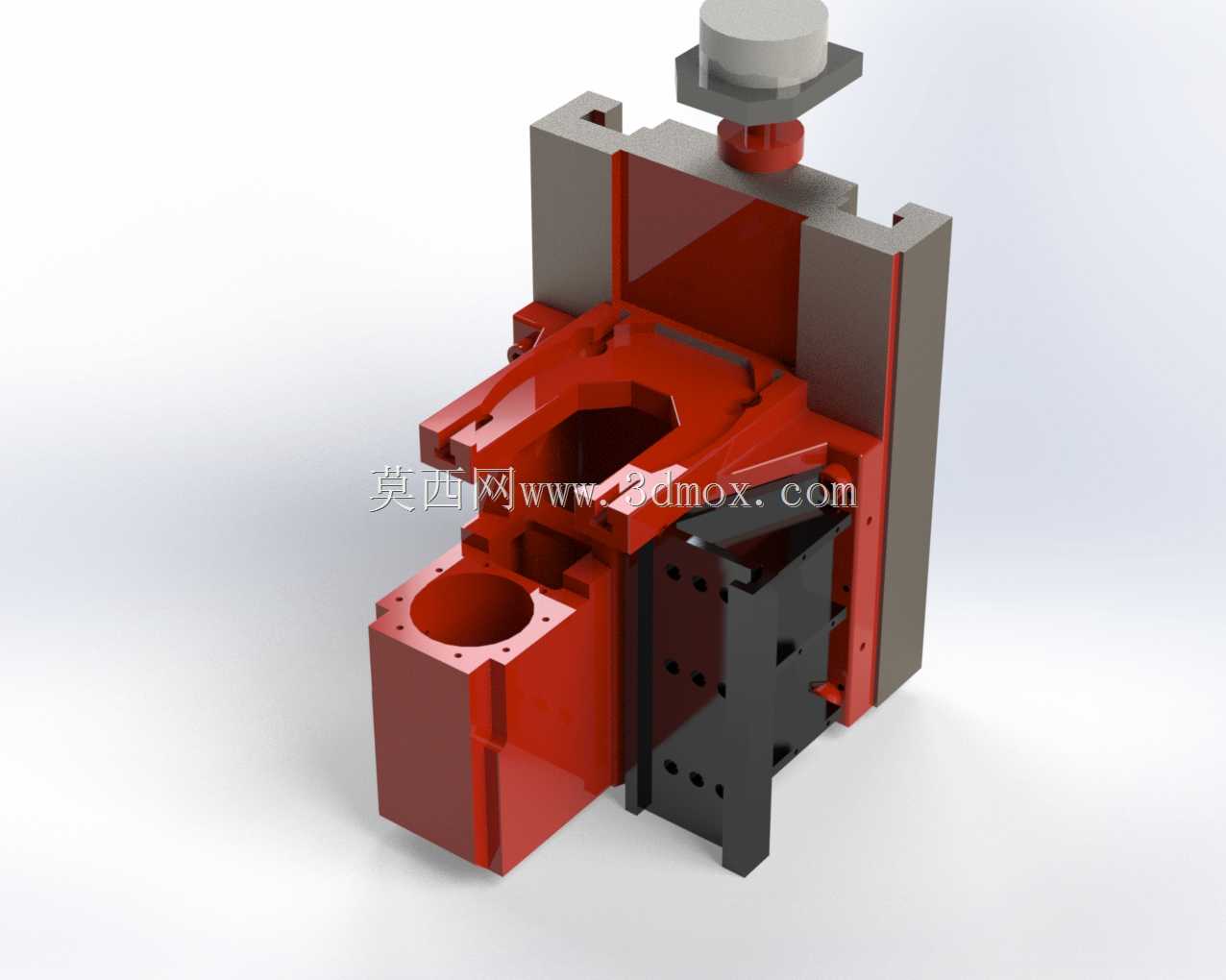

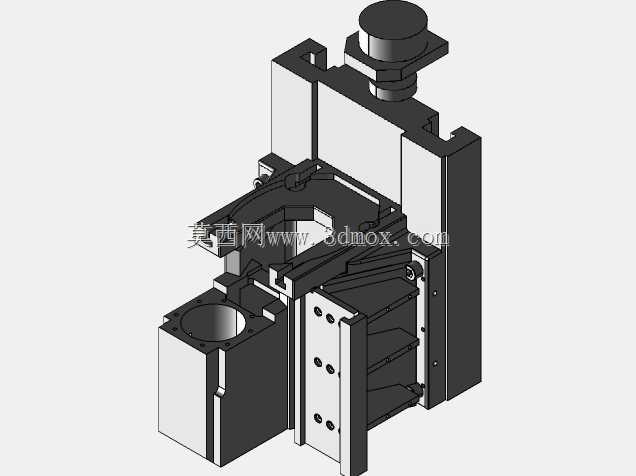

该结构为立式加工中心核心进给轴的承载铸件，主要应用于中小型立式数控铣床、立式加工中心的Z向进给传动单元，是连接主轴箱与机床立柱的核心承载构件，承担Z向进给运动的导向承载、主轴切削力传导、整机刚性保障的核心作用，直接决定加工过程中主轴的运行稳定性与重切削工况下的抗震性能。在实际加工场景中，该铸件作为Z轴运动的基体，需要承载高速主轴单元的全部重量，同时传递钻削、铣削、镗削加工过程中产生的轴向、径向切削载荷，保障主轴在全行程范围内的运动直线度与位置精度，避免切削震颤导致的工件表面加工质量下降、刀具异常损耗等问题。从功能特性来看，该铸件采用一体式铸造结构，主体红色部分为铸铁材质的滑枕本体，内部预留了主轴安装的空腔与定位基准面，侧面的黑色构件为高速主轴安装的适配连接座，可匹配高转速电主轴或机械主轴的安装定位需求，铸件上预留的多个安装孔位分别用于固定导轨滑块、丝杠螺母座、行程限位组件、润滑管路与防护拖链，各安装面均经过精密铣削加工，保障装配后的形位公差满足机床精度要求。设计思路上，该铸件采用箱型筋板布局的结构形式，在保证整体刚性的前提下尽可能降低构件自重，减少Z轴进给驱动的负载，提升Z轴快速移动的响应速度；铸件与立柱导轨配合的导向面采用宽间距布局，提升Z轴运动的抗倾覆能力，适配大悬伸加工工况下的刚性需求；主轴安装区域采用加厚壁体设计，强化主轴安装位置的局部刚性，减少高速切削过程中的振动传导。在安装边界方面，该铸件的外形尺寸适配Emco vmc200机型的立柱导轨间距，Z向行程覆盖该机型的标准加工行程范围，上端预留的连接位用于安装Z轴平衡缸或配重连接结构，下端的主轴安装面具备统一的定位止口与螺栓孔布局，可直接适配对应规格的高速主轴单元，侧面的安装位可配套加装刀具冷却管路、主轴编码器线缆走线结构，无需额外进行结构改制即可完成整机装配，能够有效缩短机床的装配调试周期，保障Z轴进给单元的运行精度与使用寿命。
