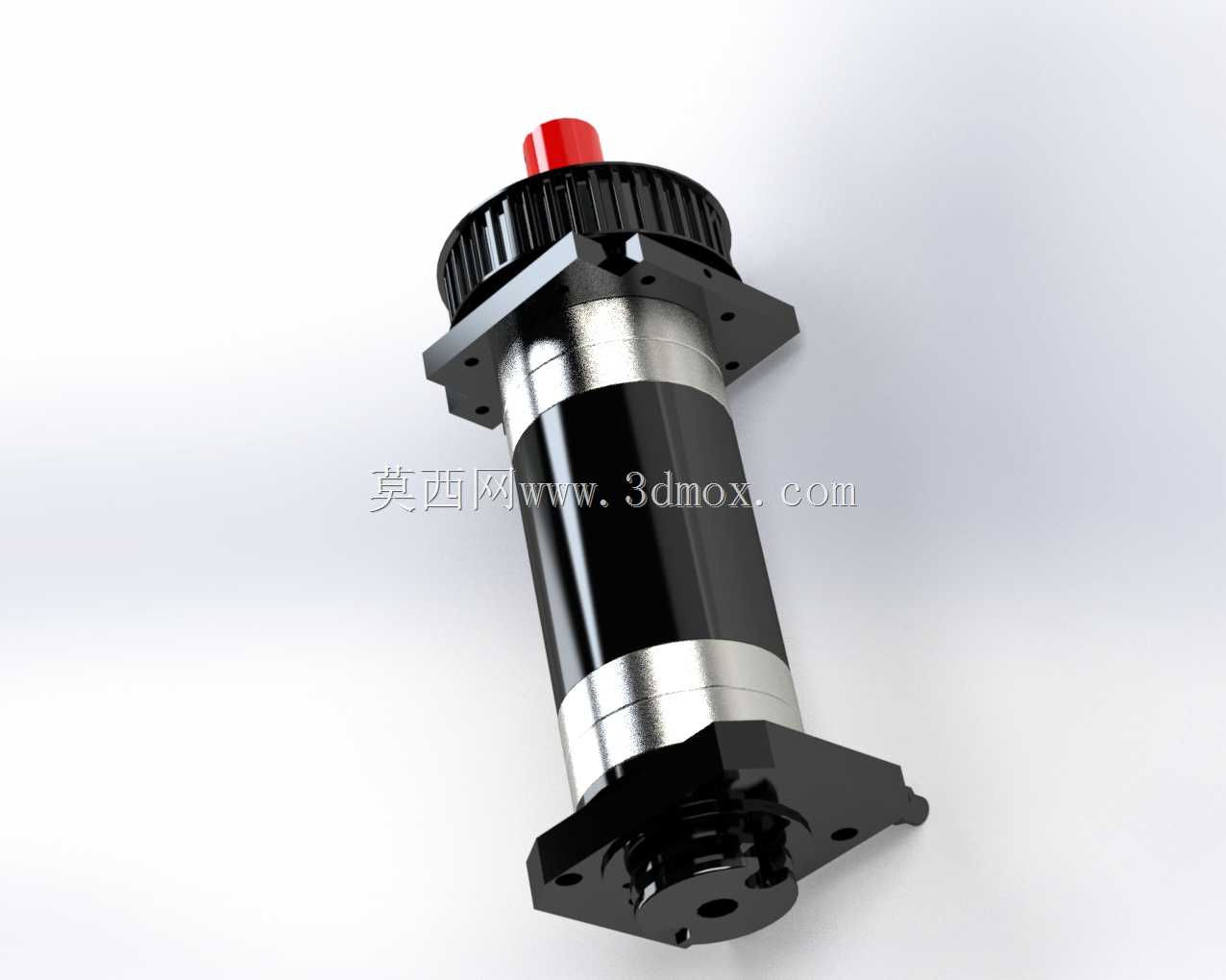

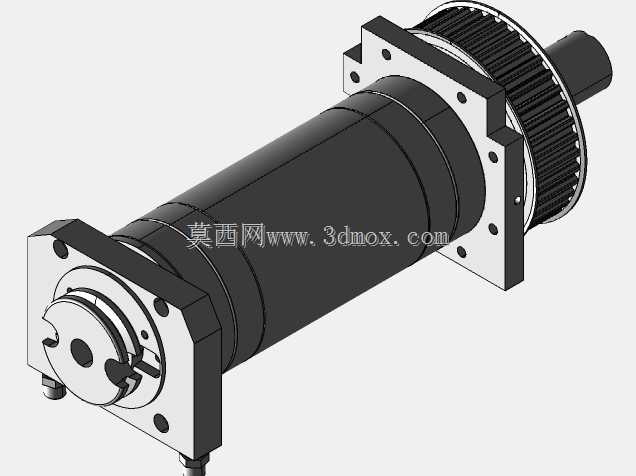

Emco立式加工中心VMC200主轴结构

这款主轴是立式加工中心的核心执行部件，直接承担切削加工过程中的扭矩输出与旋转精度保持作用，适配中小型立式加工中心的铣削、钻孔、镗孔、攻丝等多工序加工场景，在精密零件加工、模具型腔加工、通用机械零件批量生产场景中都能发挥稳定作用，是决定加工中心最终加工精度、表面加工质量与切削效率的核心组件。

从实际用途来看，该主轴通过上端同步带轮与伺服传动系统连接，将电机输出的动力转化为刀具端的高速旋转运动，配合机床的XYZ轴进给运动，完成各类金属、非金属工件的切削加工作业，其结构设计充分考虑了立式加工中心的立式安装工况，上下两端的法兰安装结构能够直接固定在主轴箱安装位上，保证主轴运行过程中的刚性与稳定性，避免高速切削时产生振动影响加工精度。

在功能特性上，这款主轴采用集成式结构设计，将传动连接段、主体支撑段、刀具安装段整合为同轴整体结构，中部的多段环形支撑结构配合内部精密轴承组，能够同时承受切削过程中的径向切削力与轴向进给力，保证高速旋转状态下的主轴径向跳动与轴向窜动控制在精密加工允许的范围内；上端的带轮结构采用齿形同步带传动设计，相比齿轮传动具备更低的运行噪音，同时能避免传动间隙带来的精度损失，顶端的红色防护结构用于密封主轴上端，防止切削液、加工碎屑进入主轴内部影响轴承寿命。

从设计思路来看，这款主轴完全遵循原始设备的尺寸参数进行还原，整体采用同轴式阶梯轴布局，安装法兰设置在靠近主轴上下两端的位置，安装孔位完全匹配原装主轴箱的安装点位，无需额外修改即可实现原装替换；主体外壳采用黑色硬质氧化处理的金属材质，配合银色金属装饰环兼顾防护性能与结构辨识度，整体外形为圆柱形阶梯结构，最大外径位于中部主体段，上下端依次收窄适配安装法兰与传动、装刀结构，安装边界清晰，在主轴箱内的占用空间与原装主轴完全一致，不会与周边的打刀缸、冷却管路、防护结构产生干涉。

在实际装配场景中，该主轴的安装基准为上下两处方形法兰的贴合面，安装时只需将法兰面与主轴箱的安装定位面贴合，锁紧对应安装螺栓即可完成主体固定，后续只需连接同步传动带、安装刀具拉爪结构、接入冷却与气密封管路即可投入使用，整体结构紧凑，动平衡性能优异，能够适配最高数千转的常规加工转速要求，满足中小型立式加工中心的日常加工精度需求。
