10mm规格R-MG1型机械密封轴结构

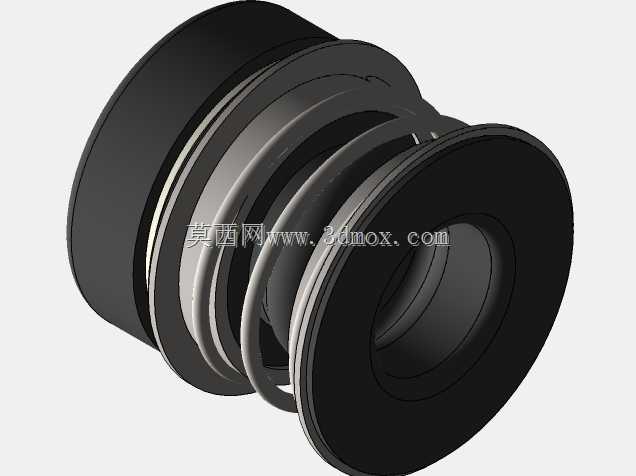

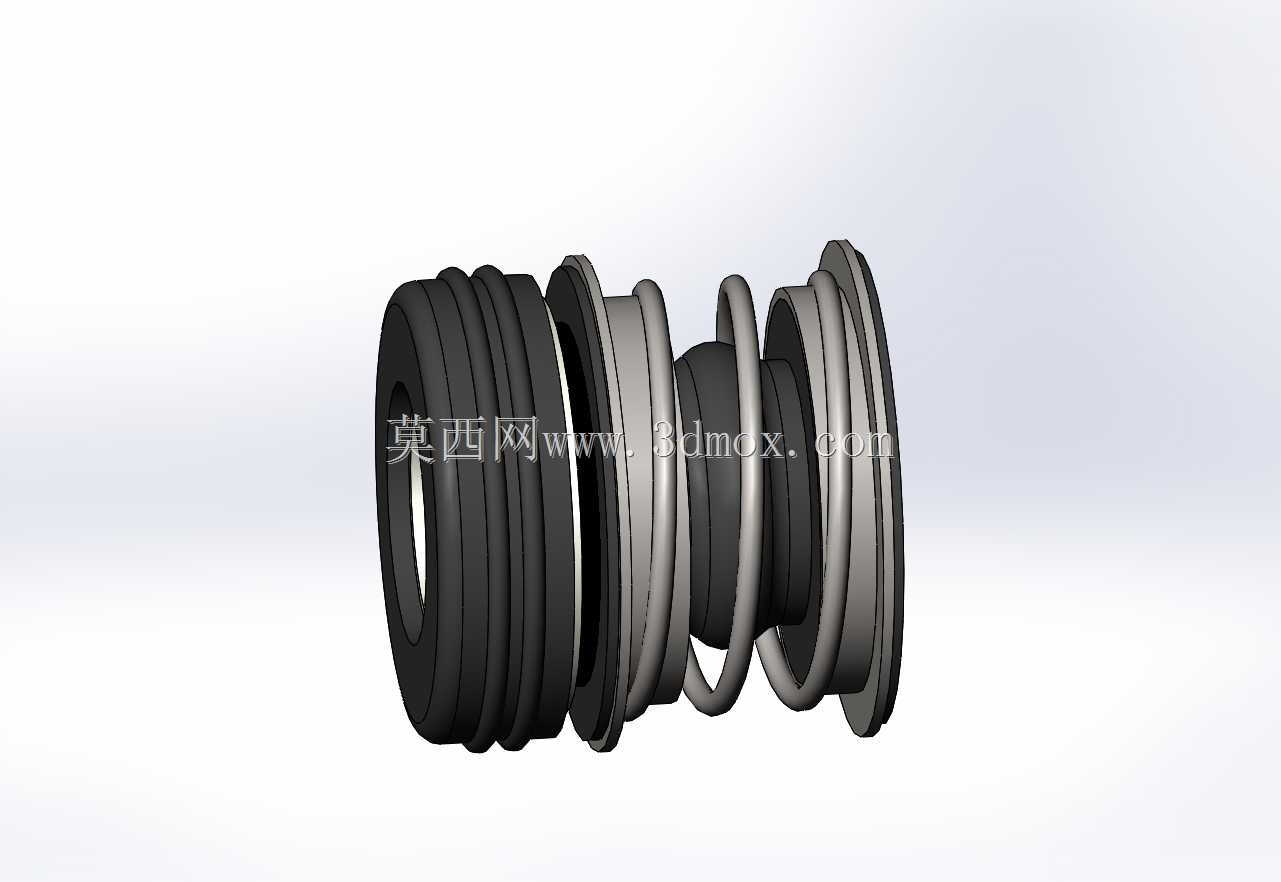

这款轴封结构主要应用于各类中小型离心泵、化工泵、清水泵及给排水设备的旋转轴密封部位，是流体输送设备中阻止介质泄漏、阻挡外界杂质进入泵腔的核心功能部件，在市政供水、暖通循环、轻工化工、小型水处理等场景的泵类设备中承担关键密封作用，可有效解决旋转轴与泵体静壳体之间的动密封泄漏问题，避免输送介质外泄造成物料损耗与环境污染，同时防止外界灰尘、杂质侵入泵腔破坏内部叶轮、轴承等精密构件。该密封结构采用集成式紧凑型设计，整体为同轴套装式构造，适配轴径10mm的旋转轴安装场景，轴向安装尺寸紧凑，无需在泵体上预留过大的装配空间，可直接套装在泵轴对应位置，靠自身组件的预紧力与配套压盖完成固定，安装流程简便，无需复杂的专用工装即可完成装配更换。结构上从介质侧到大气侧依次设置了多道橡胶密封环，橡胶环采用耐磨损、耐常规水基介质的弹性材质，既可以随轴同步旋转，又能通过自身弹性形变补偿轴的微小径向跳动与轴向窜动，避免硬接触造成的密封面磨损；中间设置的圆柱螺旋压缩弹簧为密封端面提供持续稳定的轴向预紧力，当密封端面出现正常磨损后，弹簧可推动动环组件轴向进给，始终保持动环与静环密封端面的紧密贴合，维持密封性能的长期稳定；动、静环密封端面采用高平整度的硬质耐磨材质配对，摩擦系数低，耐磨性能优异，可在常规清水、弱腐蚀性介质工况下长期稳定运行，有效降低密封面的磨损速率，延长整体使用寿命。设计过程中充分考虑了小型泵类设备的安装边界限制，整体外径尺寸控制合理，不会与泵腔内部的叶轮、泵盖等相邻构件发生运动干涉，各组件采用同轴度一致的套装设计，装配后整体回转精度高，运行过程中振动小、噪音低，弹簧的预紧力经过精准核算，既可以保证密封端面的比压满足密封要求，又不会因压力过大造成密封面异常磨损、发热烧毁。同时密封组件的橡胶件与金属、硬质构件之间采用嵌入式配合，连接可靠，不会在轴高速旋转过程中出现组件松脱、移位的问题，适配常规转速下的中小型泵类运行工况，能够在-20℃到120℃的常规水介质工况下稳定工作，为泵类设备的长期无泄漏运行提供可靠的密封保障。
