桌面级小型PCB线路板数控雕刻机

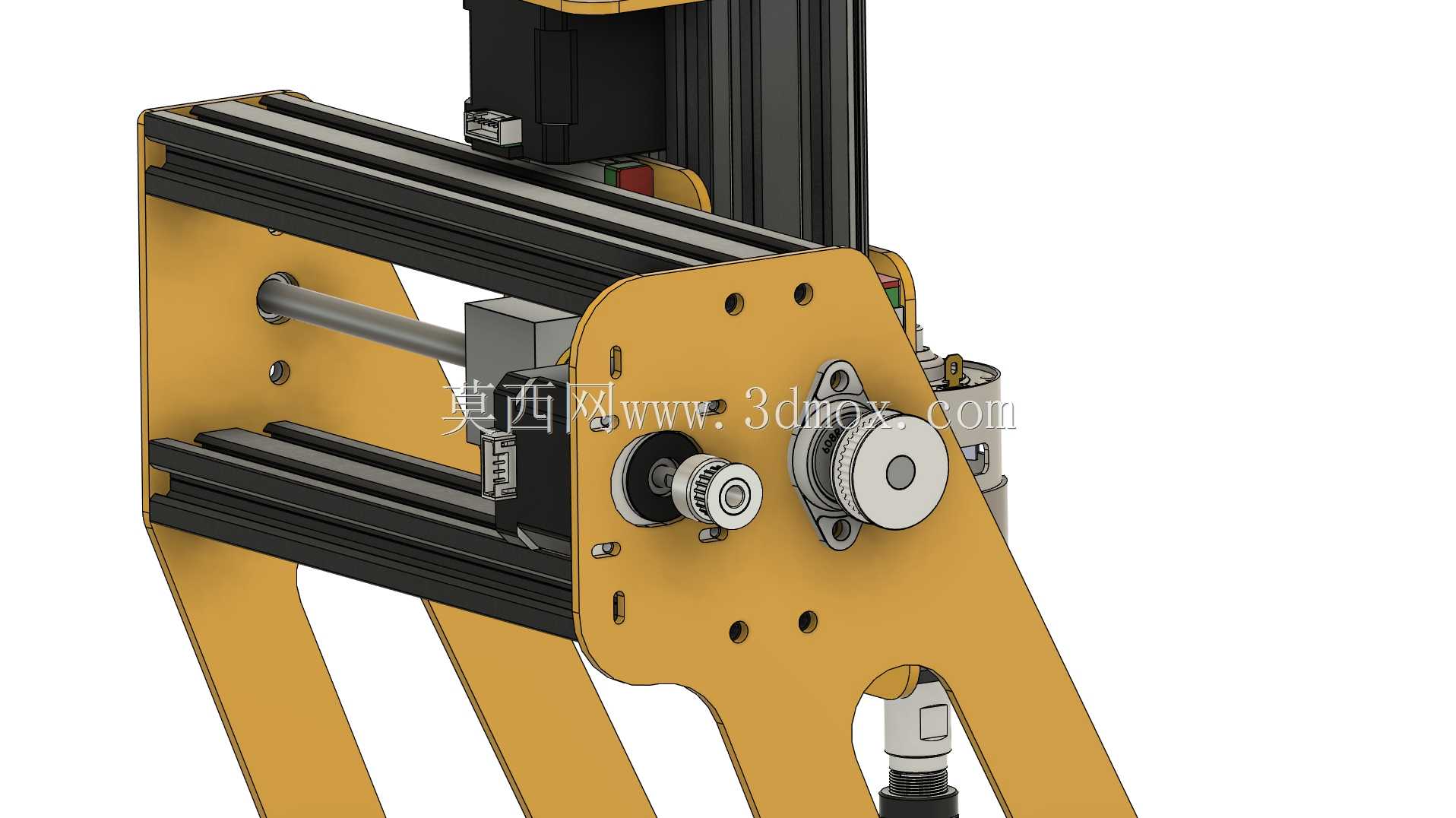

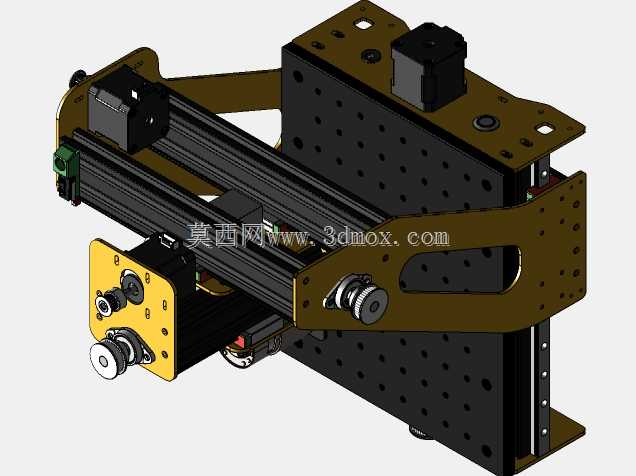

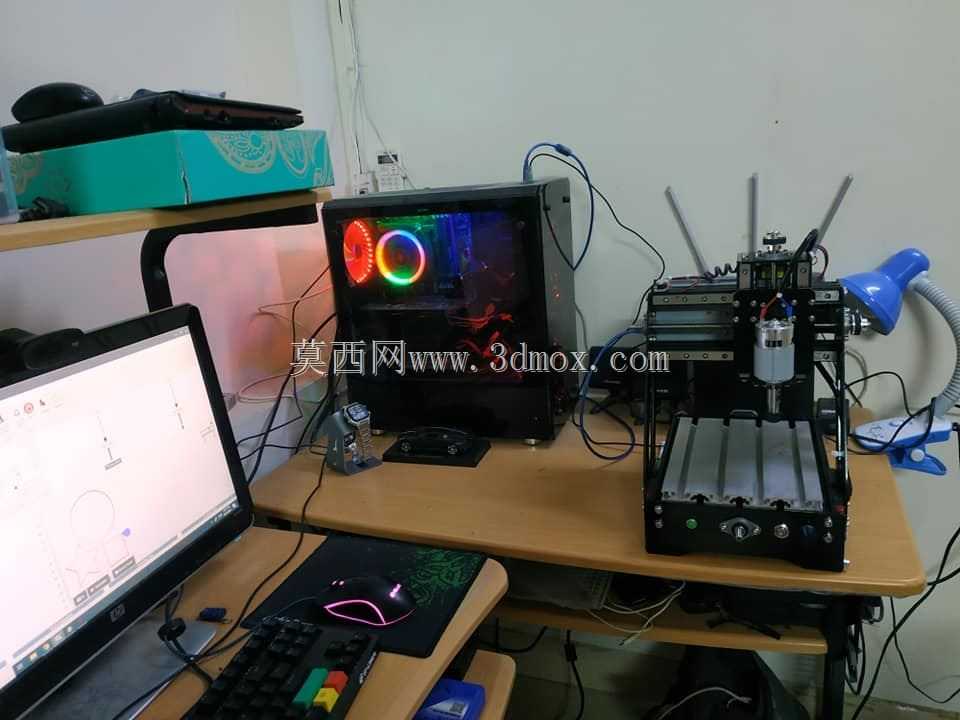

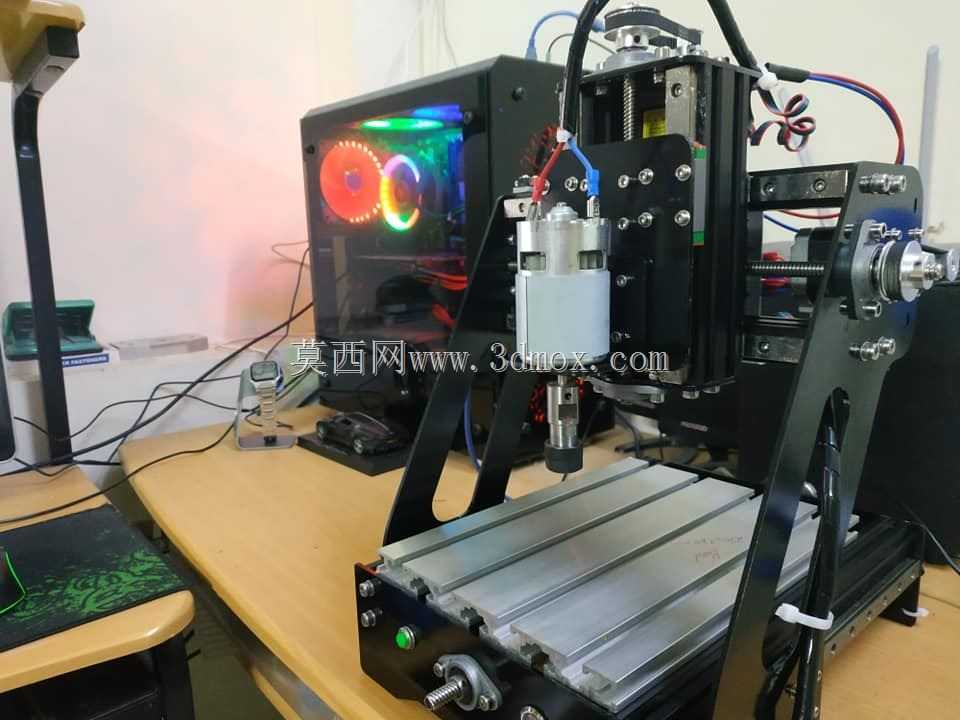

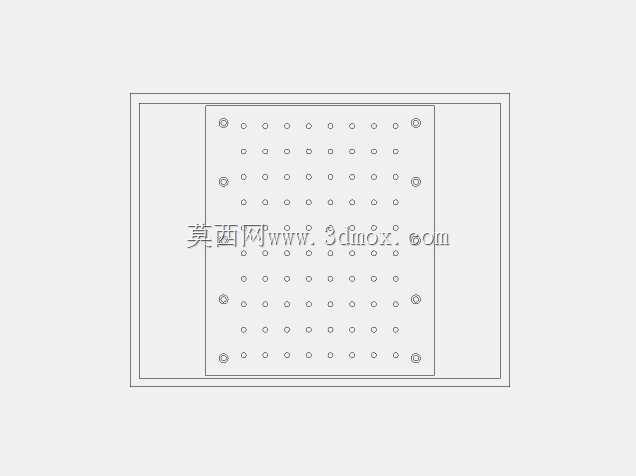

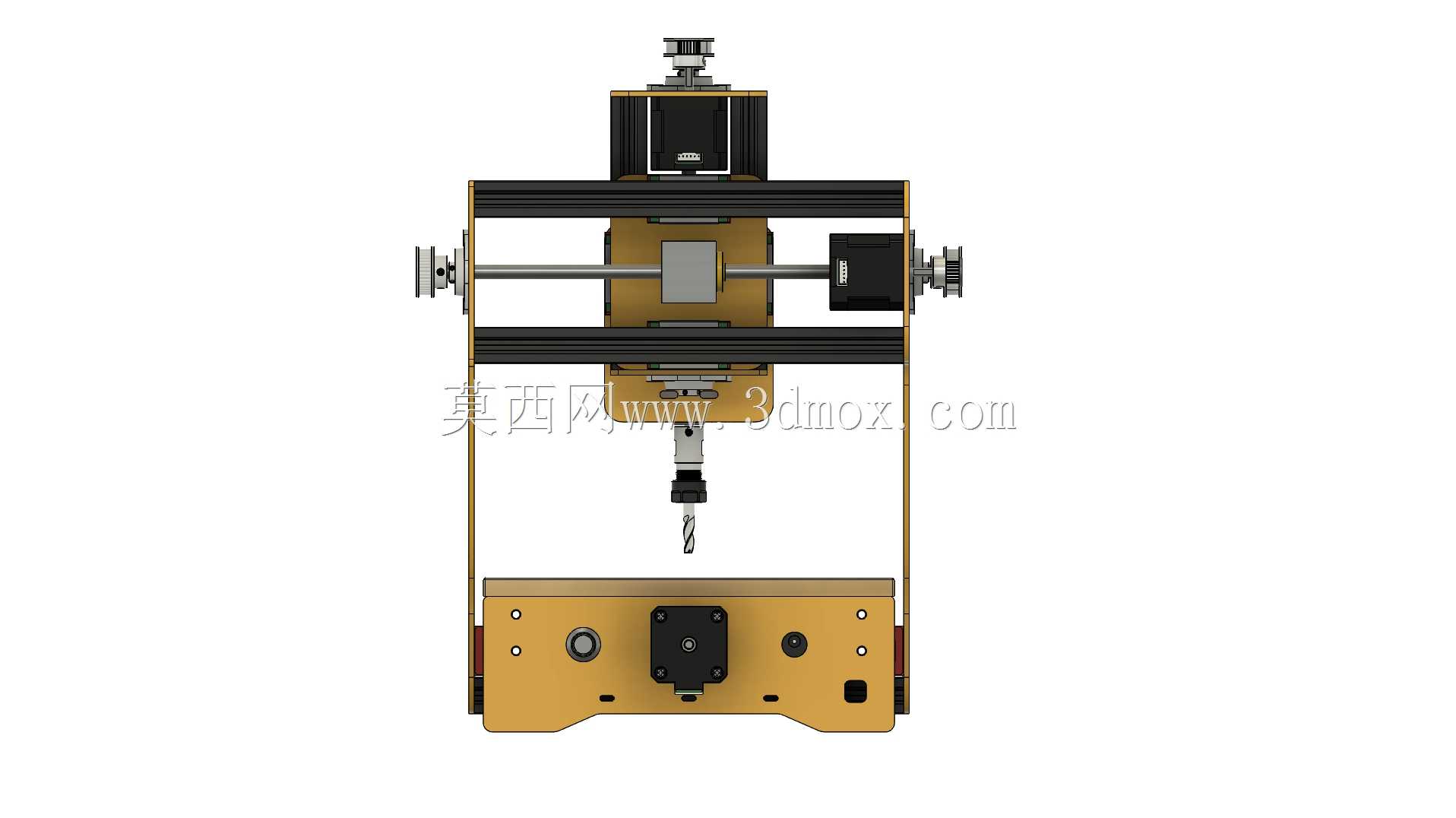

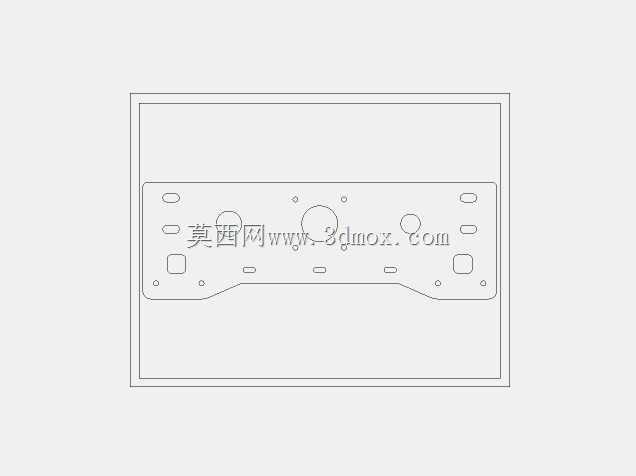

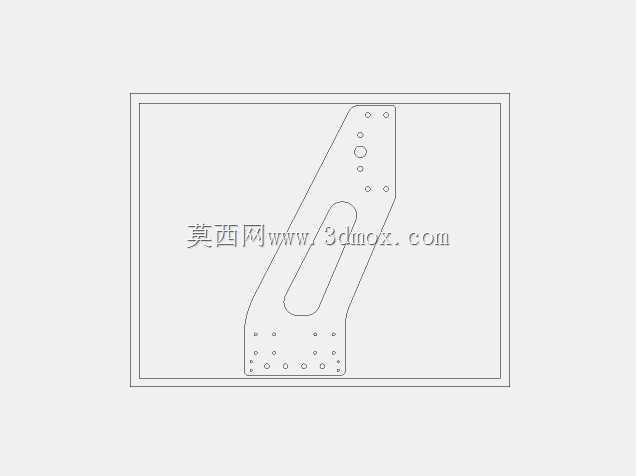

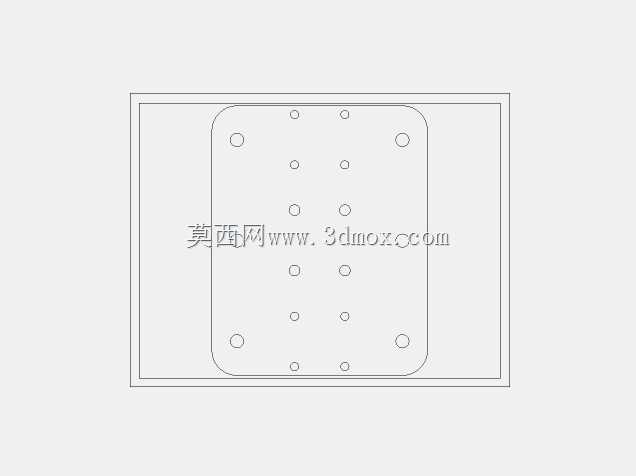

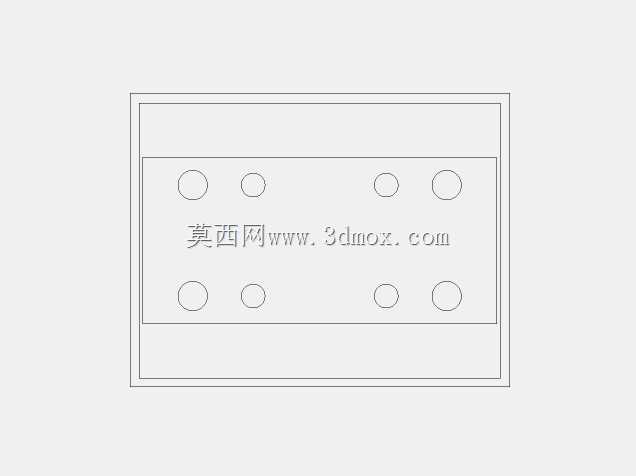

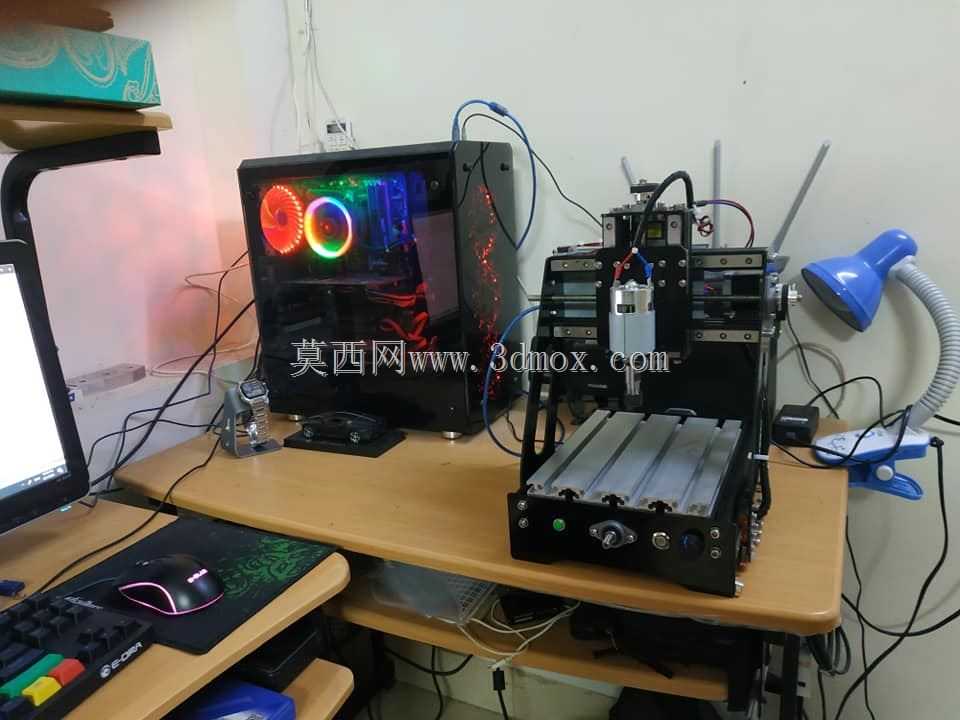

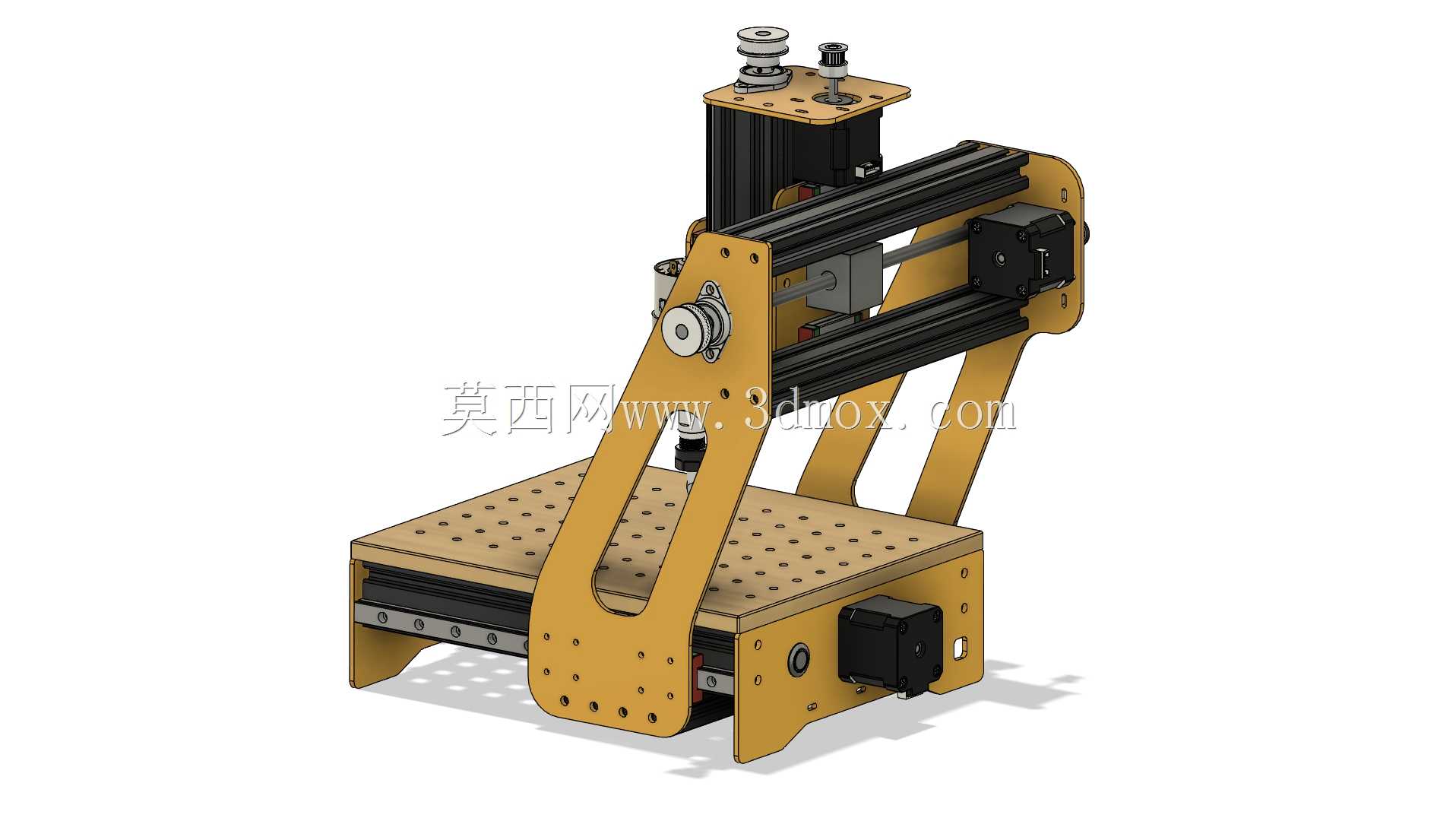

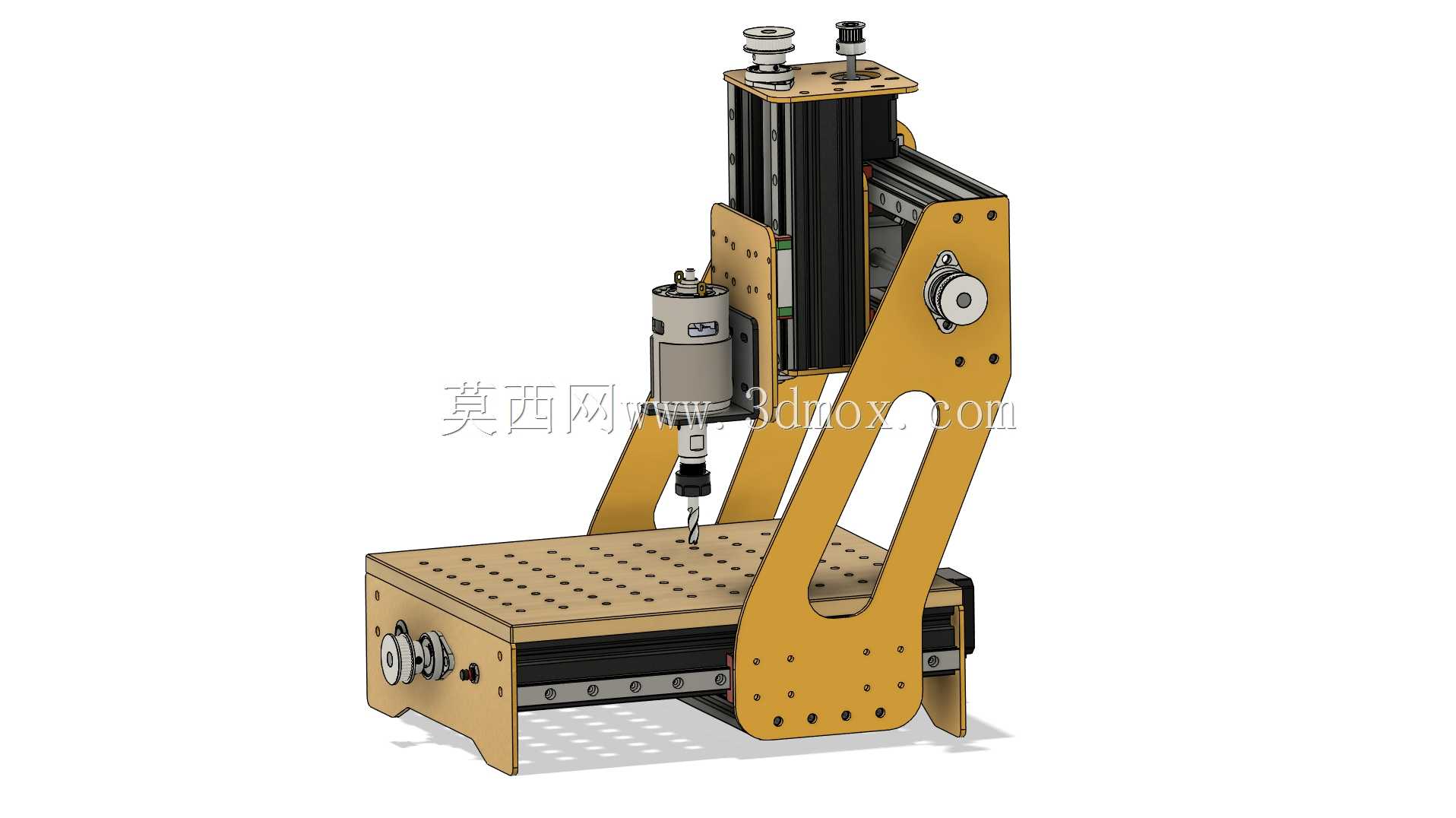

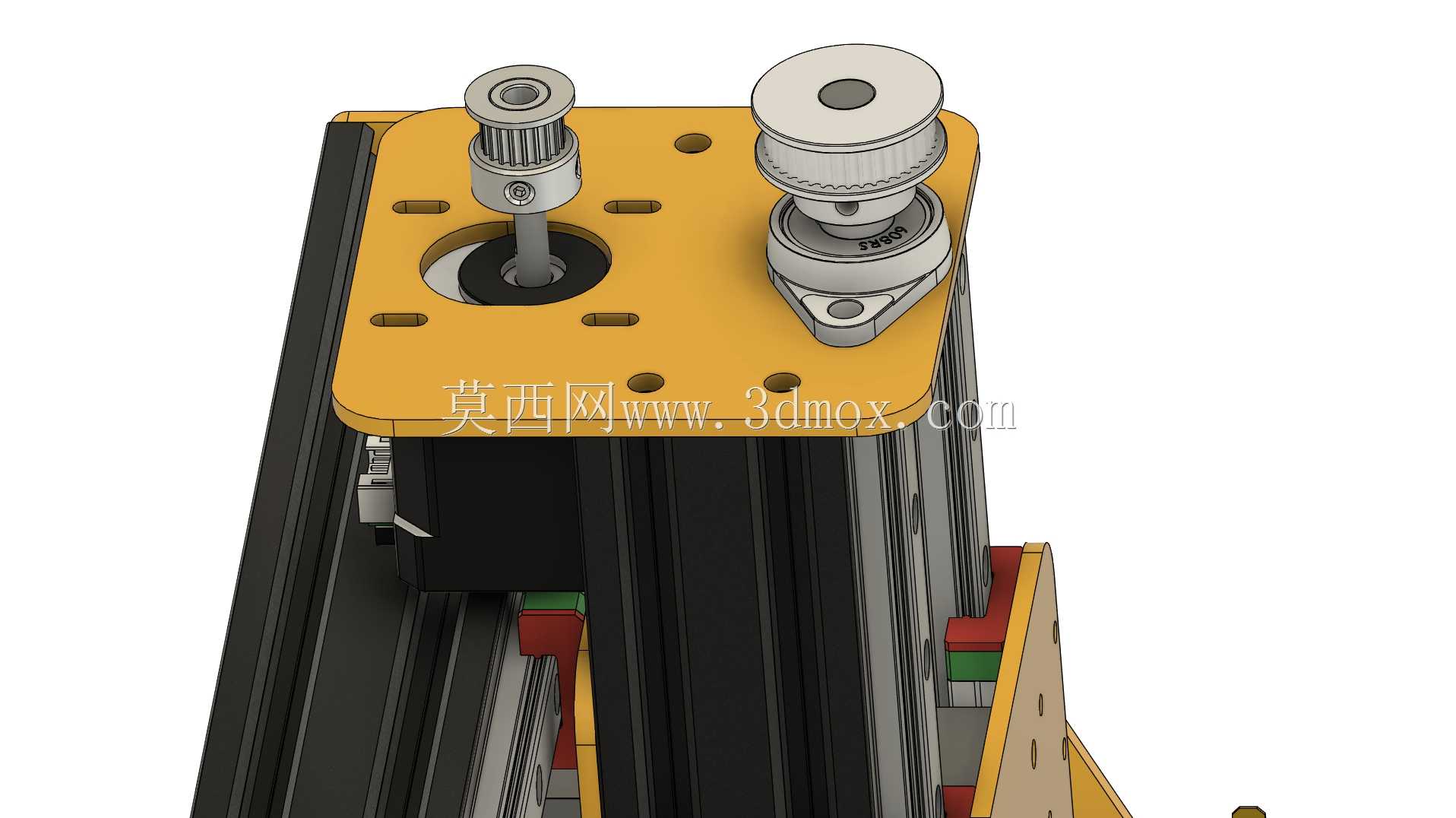

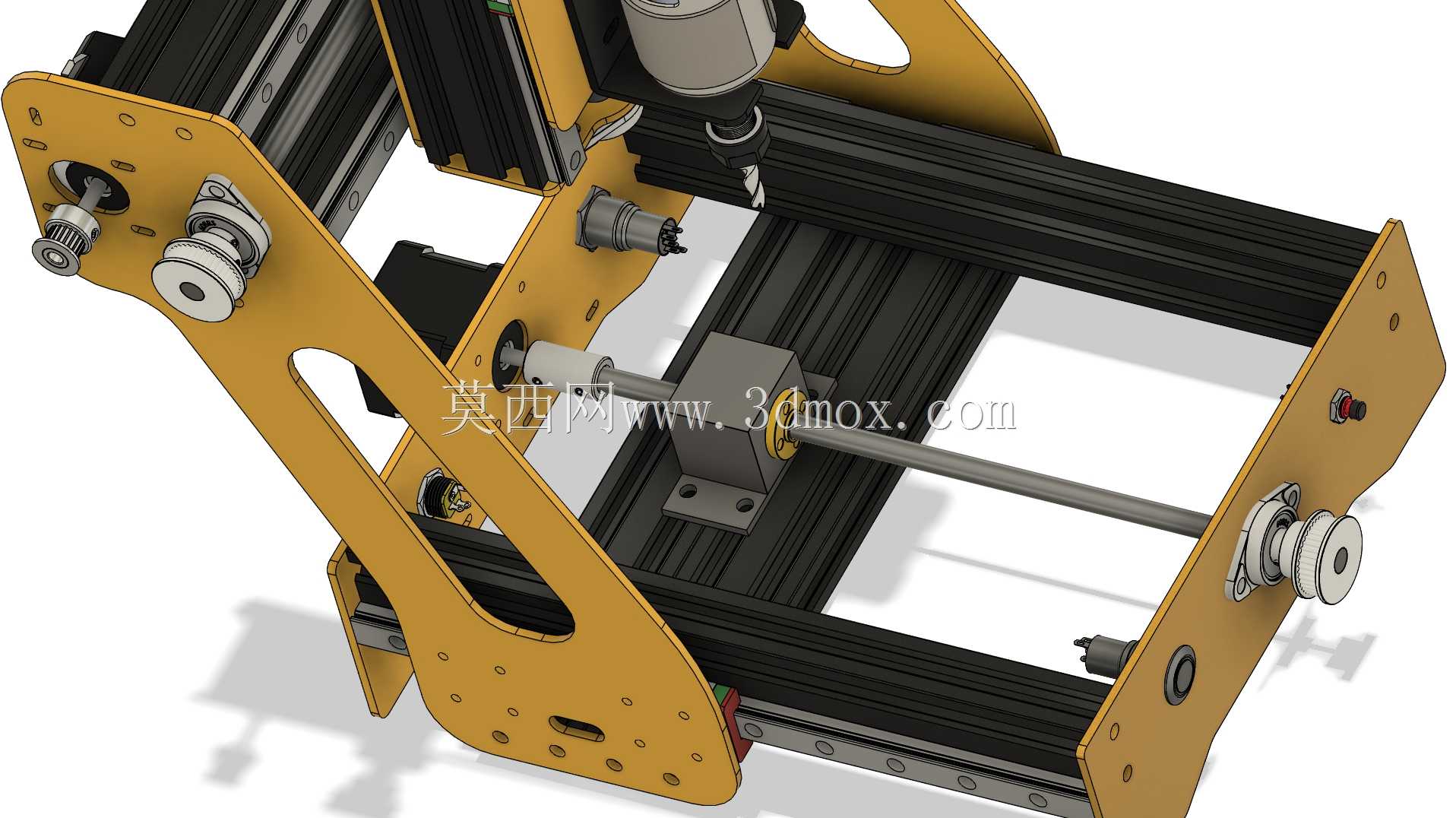

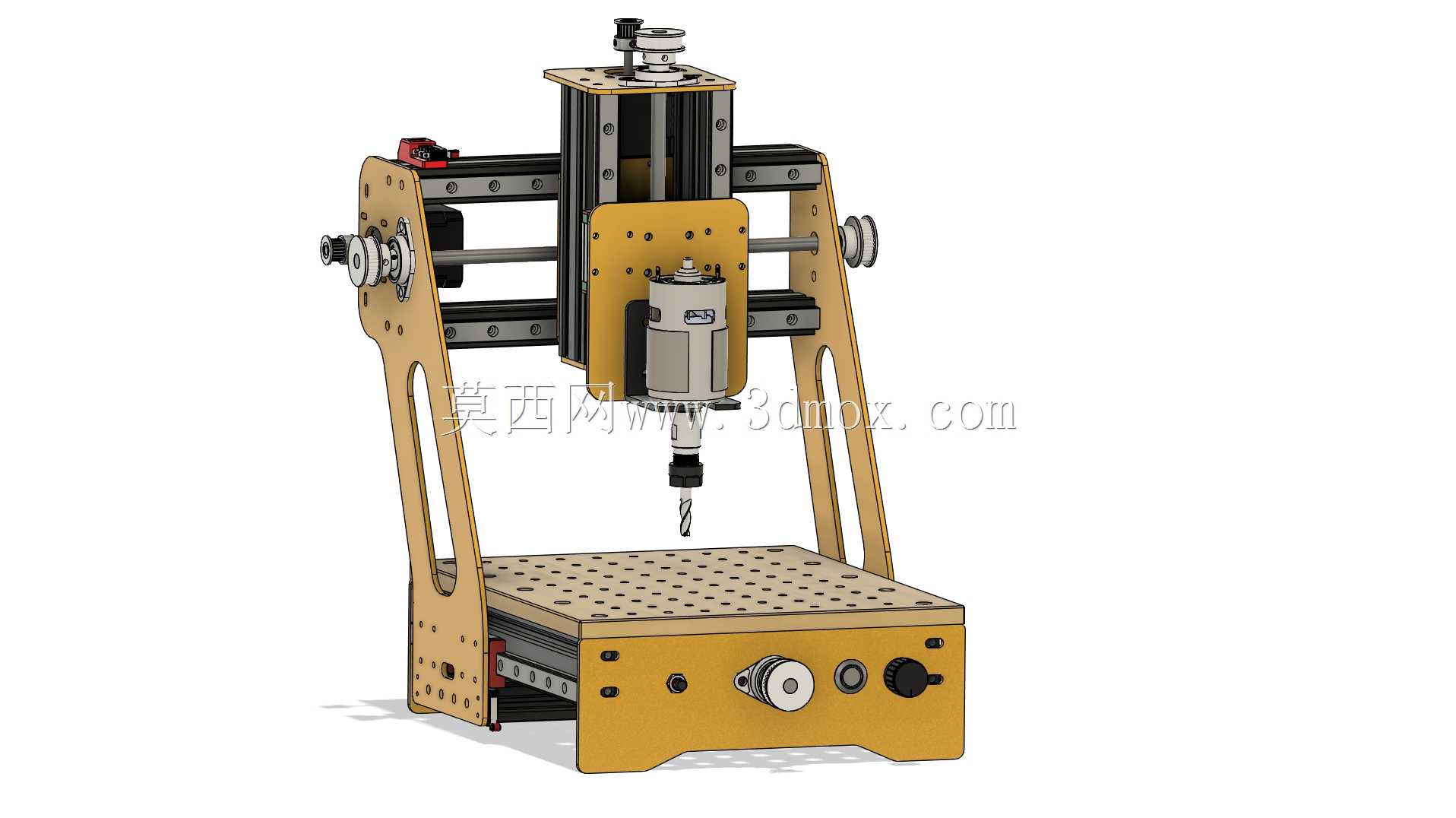

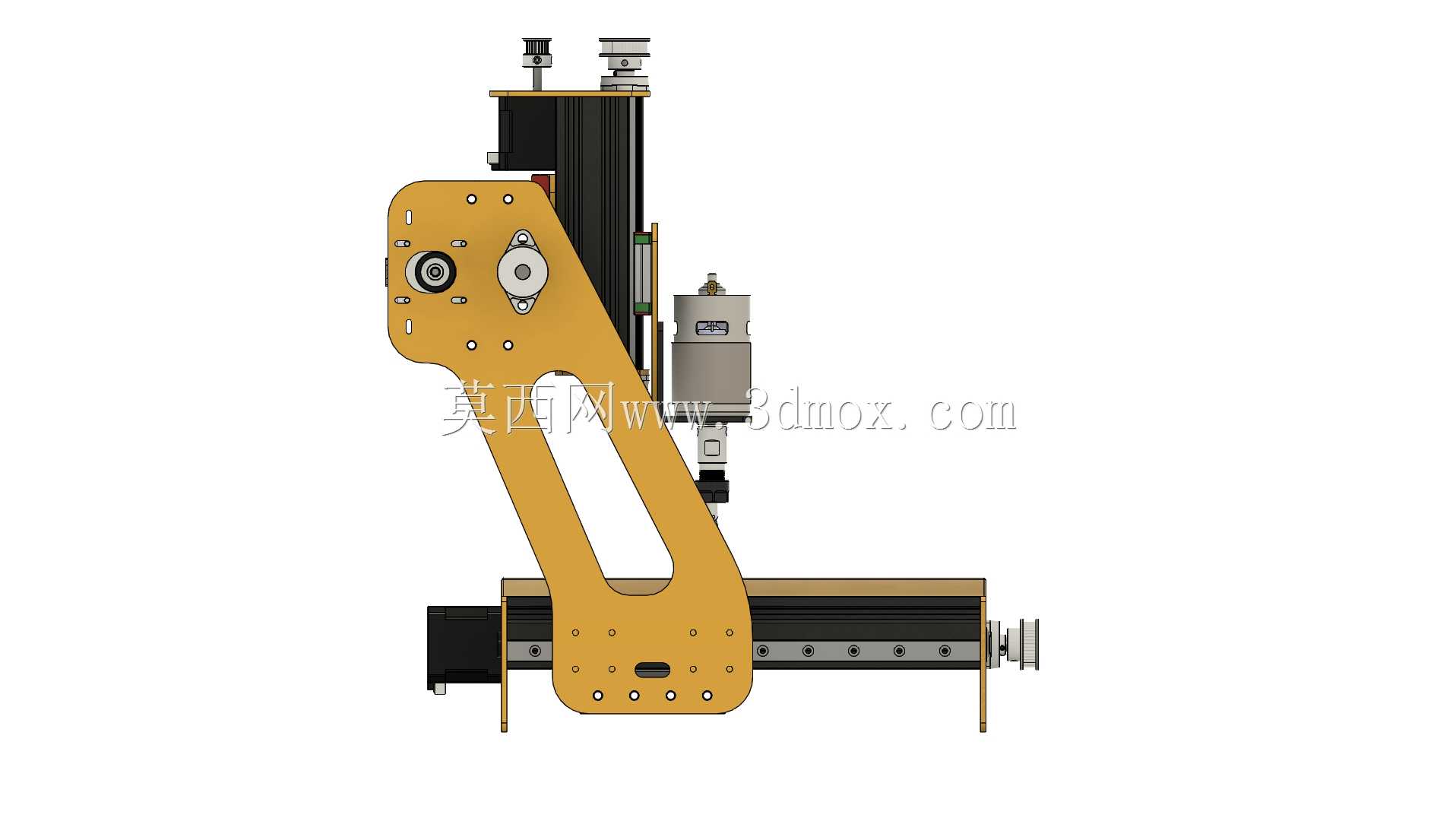

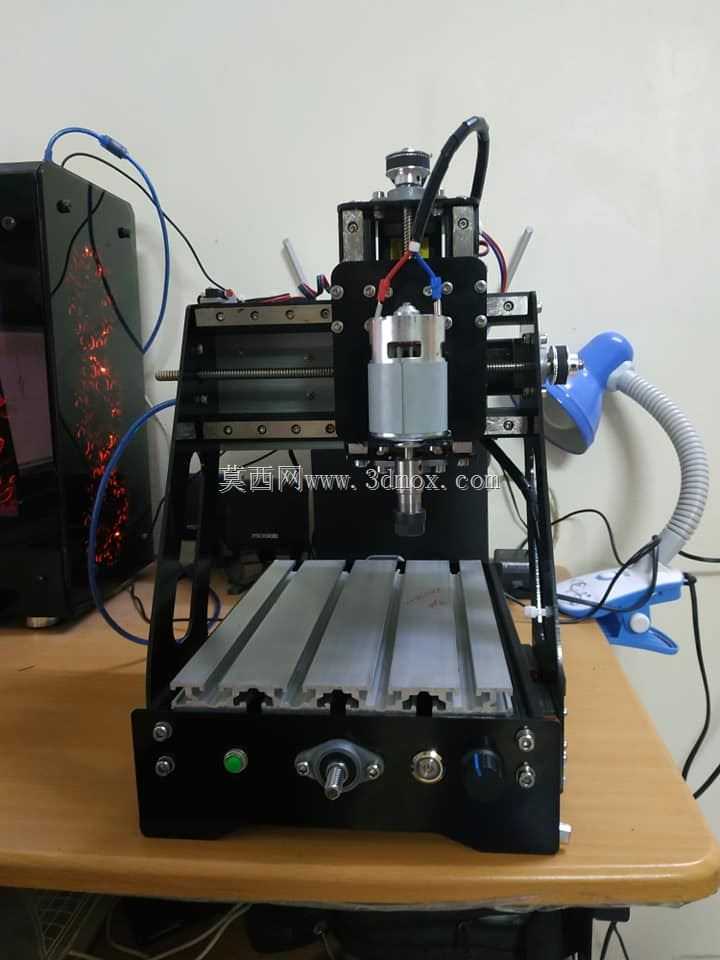

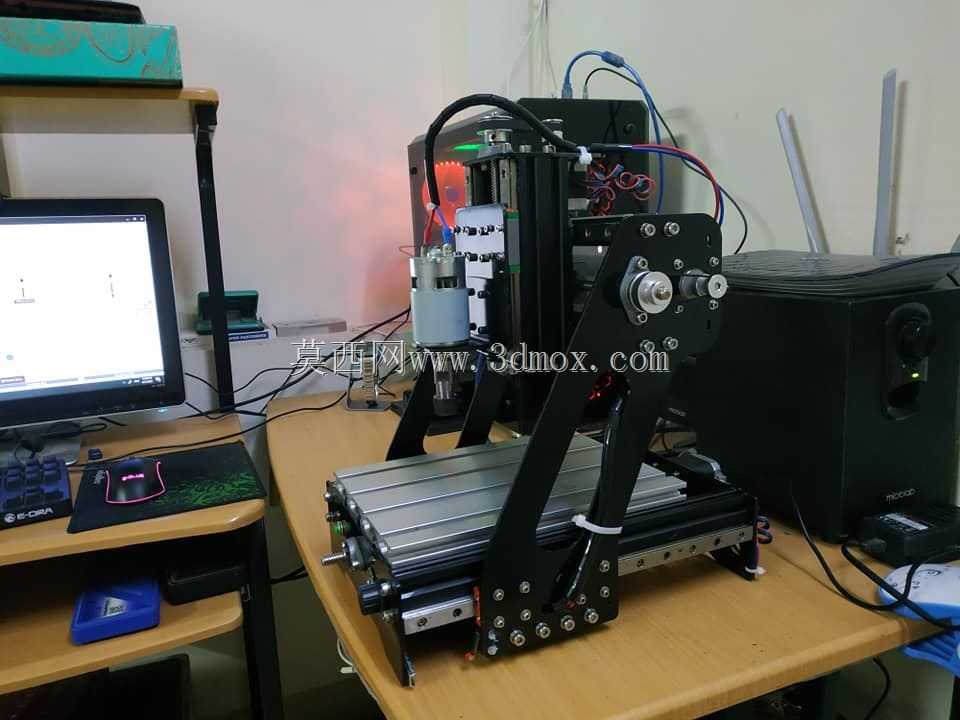

这款桌面级PCB数控加工设备，主要面向电子研发、创客制作、小批量样板试制场景，解决传统PCB打样周期长、成本高的痛点，可在实验台、工作台等狭小空间内完成线路板的铣削、钻孔、刻槽等加工工序，也可适配软金属、亚克力、薄木板等轻型材料的精细加工，满足电子工程师、硬件开发者、院校电子实训的日常加工需求。设备整体采用立式龙门框架结构，工作区有效加工行程为150mm×150mm×100mm，可覆盖绝大多数常规尺寸PCB样板的加工范围，框架主体采用3mm厚度钢材搭配V槽2040铝型材搭建，兼顾结构刚性与轻量化需求，整体占地面积不足0.1平方米，可直接放置于常规办公桌面使用，无需额外的专用安装场地。运动系统采用MGN12直线导轨作为传动导向部件，配合精密丝杠传动，可保证加工过程中的运动平稳性与定位精度，避免加工过程中出现振纹、走位偏差等问题；驱动部分适配775高速主轴电机，转速范围覆盖PCB铣削加工的常用区间，可搭配不同规格的铣刀、钻头完成线路板轮廓铣削、过孔钻孔、表面覆铜刻蚀等核心工序，控制系统兼容Arduino或MKS DLC V2控制板，搭载GRBL固件，可直接对接主流的PCB加工CAM软件，导入加工G代码即可自动完成全流程加工，操作门槛较低，无需专业机床操作经验即可快速上手。设备的结构设计充分考虑了桌面使用的便利性，两侧设置手动微调手轮，可在加工前快速完成对刀、原点定位操作，底座集成了控制开关、调节旋钮与状态指示部件，无需额外外接控制盒即可完成设备的启停、转速调节等操作，工作台面采用密集孔阵结构设计，可通过夹具快速固定不同尺寸的PCB板材，也可搭配真空吸附附件实现板材的无损伤固定，避免装夹过程中对板材表面造成损伤。整体结构采用模块化设计思路，各运动部件、电控部件均采用标准化连接件装配，后期维护、部件更换十分便捷，主轴部分采用快换夹头结构，可快速更换不同规格的加工刀具，适配不同工序的加工需求，龙门架与底座的连接部位设置加强筋结构，可抵消主轴高速运转产生的振动，提升长时间加工的稳定性，设备的走线全部采用内置隐藏式设计，既避免加工过程中碎屑划伤线缆，也让整体外观更加整洁利落，适配实验室、创客空间、个人工作室等多种场景的使用需求。
