直插式圆盘压敏浪涌保护元件结构

这款直插式圆盘压敏元件，是电子电路过压防护场景中极为常用的被动保护器件，广泛应用在消费类电源适配器、家电控制板、工业配电终端、通信设备接口等位置，核心作用是在电路出现异常瞬态过电压时，快速将自身阻抗拉低，泄放浪涌大电流，同时把端口电压钳位在安全区间，避免后级的精密芯片、电容、功率器件被高压脉冲击穿损坏，是电路可靠性设计里不可或缺的防护部件。

从功能特性来看，该款压敏元件属于氧化锌基压敏电阻范畴，常态下具备极高的绝缘阻抗，并联在电路中几乎不会产生额外的漏电流损耗，不会影响电路的正常工作状态；当遭遇雷击感应浪涌、电源合闸尖峰、感性负载关断反向电动势等异常过压冲击时，能在纳秒级时间内完成阻抗切换，将浪涌能量快速泄放，冲击结束后自动恢复高阻状态，无需更换即可持续提供防护，兼顾了响应速度、通流能力与重复使用的优势。

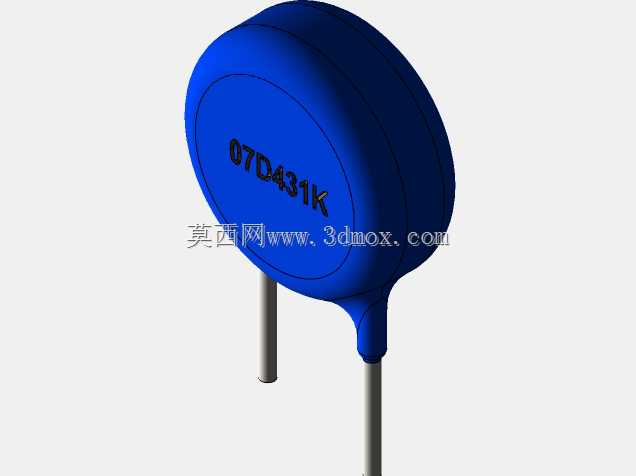

在设计思路上，这款模型还原了压敏电阻的典型结构逻辑：主体采用扁圆形瓷片结构，最大化利用瓷片的有效受流面积，在有限的封装尺寸下提升通流容量，圆形的轮廓也能避免边角位置的电场集中，降低元件自身在高压冲击下的击穿失效概率；两根平行直插引脚采用对称排布设计，匹配行业通用的PCB插孔间距标准，引脚直径与长度适配常规波峰焊、手工焊的加工要求，引脚与瓷片的连接位置做了圆弧过渡包封处理，既可以缓解焊接热应力对瓷片的冲击，也能避免引脚受力弯折时拉扯瓷体导致暗裂失效；外层的环氧包封层完整覆盖瓷片侧面，起到绝缘防潮、隔绝外界污染物侵蚀的作用，提升元件在湿热、多尘等复杂工况下的长期稳定性。

从安装边界来看，这款元件主体圆盘直径适配7mm规格的安装空间，引脚间距匹配5mm的标准PCB孔位设计，元件整体高度满足常规板卡的元器件限高要求，安装时仅需在PCB上预留对应直径的圆形投影区域，以及两个对应孔径的插装孔即可，不需要额外的固定结构，插装后焊接引脚就能完成固定，适配自动化插装生产线的加工要求，也兼容小批量手工焊接的生产场景，在板卡布局时，通常会将其布置在电源输入端口的保险丝之后、整流桥之前的位置，尽可能在浪涌进入板卡的第一路径上完成泄放，最大化防护效果。
