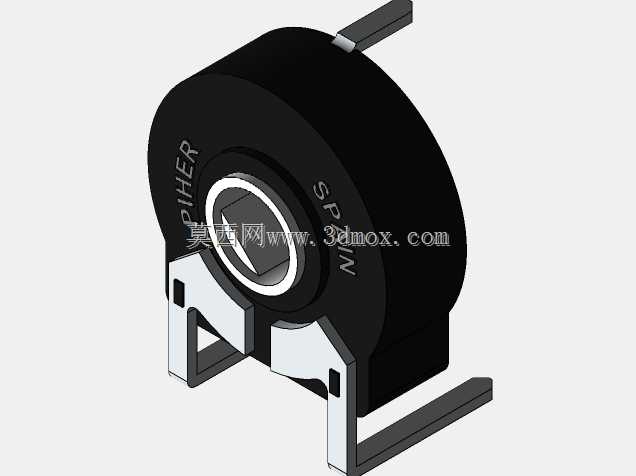

中空轴旋转式三角碳电位器结构

　　这类中空轴旋转电位器常见于控制面板、伺服调节单元、工业手持终端以及小型机电设备的参数设定回路中，核心作用是把操作者的角位移转换为连续可变的电阻信号，再送入控制板完成速度、位置、音量、亮度或阈值类参数的整定。模型还原的重点不在外观装饰，而在调节轴、碳膜本体、定位支架和引脚之间的装配关系，便于结构工程师在整机布局阶段校核干涉、预留操作空间，并与旋钮、面板开孔和PCB焊盘形成一致的边界。

　　从实际使用看，中空轴结构允许转轴穿过器件中心，面板端可直接套装旋钮，后端则通过支架卡在PCB或钣金折弯件上；这种布置缩短了操作件到电路板的距离，也减少了额外联轴器或延长轴带来的旷量。黑色圆形本体内部承载碳膜轨与刷片组件，侧面伸出的端子用于焊接或插接，底部两支金属支架既承担定位，又在波峰焊、回流焊或人工返修时提供机械支撑，避免电位器受力后从板面翘起。

　　建模时先确定中心轴孔、本体外径和轴向厚度，这三项决定面板开孔、旋钮配合以及设备内部的最小容纳深度；再根据支架跨距、引脚间距和端子伸出方向建立安装基准。支架的折弯高度需要与板厚、焊接间隙和周边元件高度协调，若板上邻近连接器、电容或显示屏，应在三维环境中旋转检查端子与高器件之间的安全距离。轴端扁位、卡槽或D形切面不能省略，它关系到旋钮防转和装配止位；外壳上的定位凸点则用于防止拧紧螺母时本体跟转。

　　设计思路上，电位器属于人机交互与信号采集之间的过渡元件，外形虽小，却同时受操作力矩、焊接热影响、面板密封和振动工况约束。模型将圆形碳膜腔、中心轴承区、侧向引脚和冲压支架分开表达，能够清楚展示受力路径：手指扭矩经旋钮传入轴芯，刷片在碳膜上滑动，支架把反作用力传递给PCB或面板。选型时可据此判断是否需要增加垫圈、防松螺母或点胶固定；在密集电控盒内，还要预留手指或螺丝刀操作半径，避免调节孔被线束、线槽遮挡。

　　安装边界方面，前部需留出旋钮直径与按压、旋转空间，后部要保证端子焊接高度和 inspect 间隙，支架下方则应避免布置不耐压的贴片元件。若设备长期处于振动环境，可把支架焊盘加大并在本体与面板之间增加防转面；若用于频繁调节场合，则应关注轴套与碳膜片的同轴度，减少刷片偏磨。整体结构紧凑、方向性明确，适合在电控面板设计、PCB堆叠校核和小型调节机构验证中作为直接参考。
