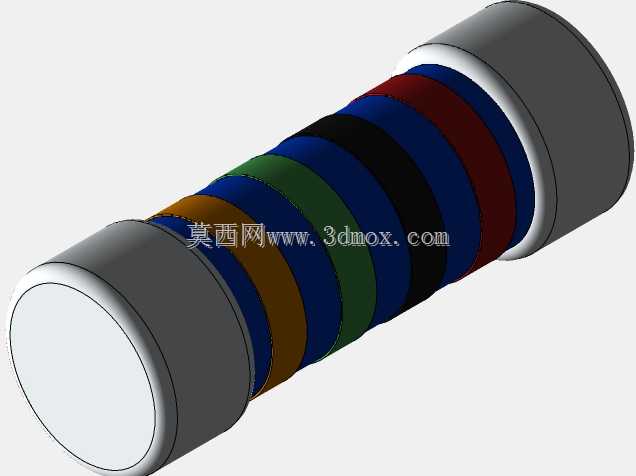

色环标识熔断型轴向电阻三维结构

　　该模型呈现的是一种轴向引线式熔断电阻的实体结构，主体由圆柱状电阻芯体、两端金属端帽以及多道色环标识带组成。在电子设备的电源输入、驱动板卡、仪器仪表控制回路中，这类元件同时承担限流分压与异常过流时断开电路的作用：正常工况下按照额定阻值参与电路工作，当后端出现短路、过载或长时间异常温升时，内部熔断结构发生不可逆断开，从而限制故障扩大，降低周边器件连带损坏的概率。建模时先以同轴圆柱关系确定电阻本体与两端帽体的基准轴线，保证左右端帽直径、倒角和伸出长度一致；中部色环区域按照轴向分段方式建立独立环带，各环带贴合圆柱外表面，宽度和间距对应常规色环电阻的标识排布，便于在装配评审中直观看出元件类型与阻值识别区域。

　　端帽部分采用略大于芯体的金属圆柱结构，边缘设置过渡圆角，既还原实际零件的冲压封装形态，也避免三维装配中出现尖锐边线。引线从两端帽中心沿轴线延伸，虽然当前展示重点在电阻本体，但同轴关系保留了后续接入PCB孔位、线束端子或保险座时的安装参考。从布局边界看，圆柱本体直径决定了元件在板卡上的最小避让空间，轴向总长度影响卧式跨接时两安装孔的中心距，端部引线直径则与印制板孔径、焊盘尺寸及自动插件设备的夹持范围相关。在结构设计阶段，这类模型常用于检查电源板上元件高度、相邻电容电感之间的电气间隙、灌胶区域覆盖情况以及外壳内壁是否存在干涉。色环分段不仅是外观表达，也帮助工程师在三维环境中区分标识区与金属端帽区，避免把封装长度误算成有效电阻体长度。对于需要进行热布局的设备，电阻本体圆柱面可作为温升观察区域，端帽和引线方向则提示热量向焊盘传导的路径。整体几何规则、对称性强，适合用于电子装联教学、整机虚拟装配、元器件库建设以及自动化插件工位的空间校核。
