叉型连接吊耳结构三维设计

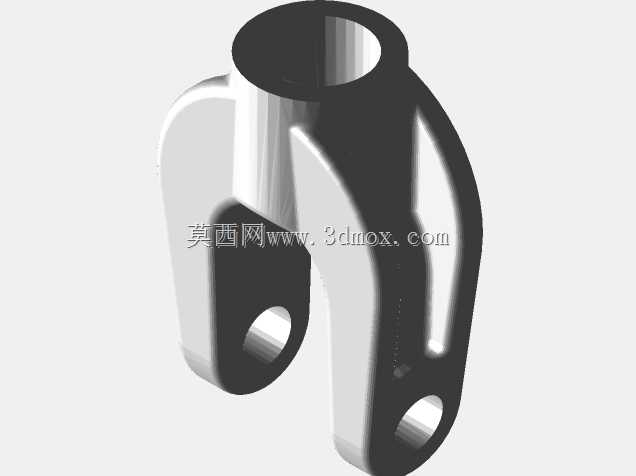

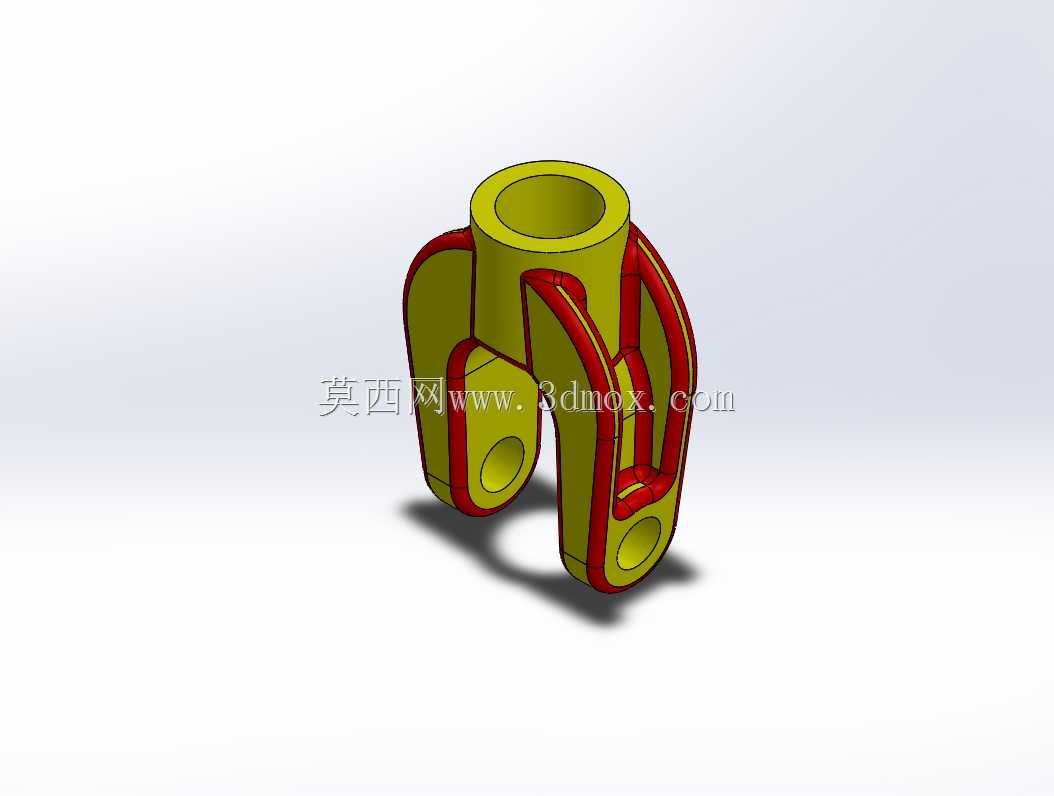

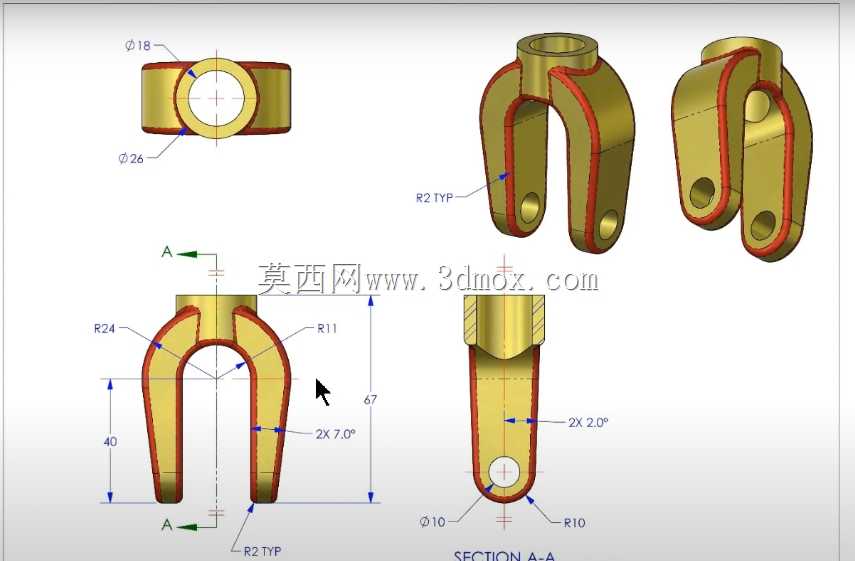

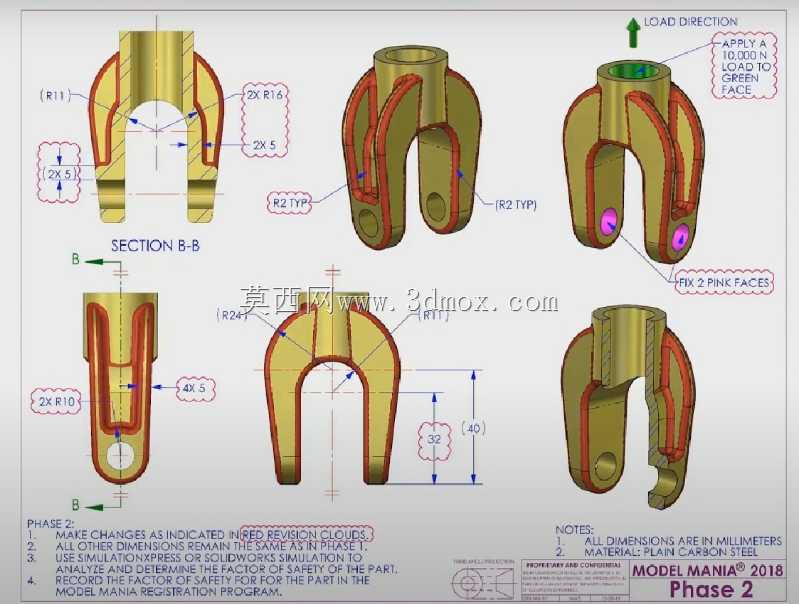

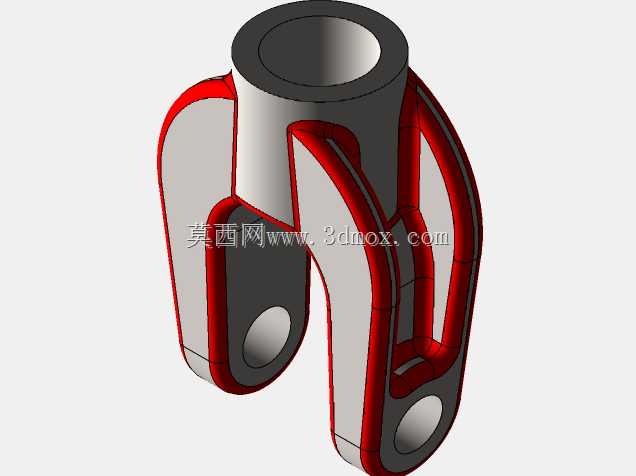

该叉型连接构件属于工业承重铰接类吊耳部件，广泛应用于各类需要实现铰接传动、载荷传递的机械连接场景，常见于工程机械的连杆传动系统、起重设备的吊点连接、工业自动化生产线的摆臂铰接部位，以及特种车辆的悬挂连接节点，核心作用是实现两个构件之间的可转动刚性连接，同时传递指定方向的拉压载荷，保障连接部位在动态载荷下的结构可靠性。从功能特性来看，该构件采用上端圆柱套筒、下端双叉耳的一体化结构设计，上端圆柱套筒用于穿装销轴或连接轴，实现与上方构件的同轴铰接，下端双叉耳结构预留同轴销孔，用于夹持并连接下方的对接构件，双叉耳的对称布局能够保障载荷传递过程中受力均匀，避免单侧偏载带来的结构应力集中问题。设计过程中，针对构件的受力路径做了针对性的结构优化：在套筒与叉耳的过渡区域采用大圆弧过渡结构，降低应力集中系数，叉耳内侧与外侧均设置了加强筋结构，沿载荷传递方向延伸布置，在不额外增加过多整体重量的前提下，大幅提升叉耳部位的抗弯与抗剪强度；销孔边缘做了倒角处理，既方便销轴的装配导入，也能减少销轴与孔口边缘的应力切削效应，销孔内壁设计为高精度配合面，保障铰接转动过程中的同轴度，减少运行过程中的异常磨损。从外形尺寸与安装边界来看，构件整体沿轴向的总长度适配常规中型机械铰接节点的安装空间，叉耳的开口宽度匹配对应厚度的对接构件尺寸，上端套筒的内径适配标准直径的连接销轴，叉耳上的销孔与上端套筒保持严格的位置度公差，保障装配后铰接转动无卡滞；构件的外轮廓所有棱边均做了倒圆角处理，既避免加工与装配过程中的锐边划伤风险，也能减少热处理过程中的开裂隐患。设计时还针对载荷施加方向做了专项校核，明确了主载荷的施加端面，对两个销孔的配合面做了精度强化设计，保障在额定载荷下，构件的变形量控制在允许范围内，满足长期循环载荷下的使用寿命要求，适配碳素钢材质的加工工艺特性，可通过常规锻造、机加工工艺完成量产制造，加工成本可控，通用性较强，可直接适配同规格参数的铰接连接场景，无需额外做结构修改即可投入使用。
