叉型杠杆操纵手柄结构设计

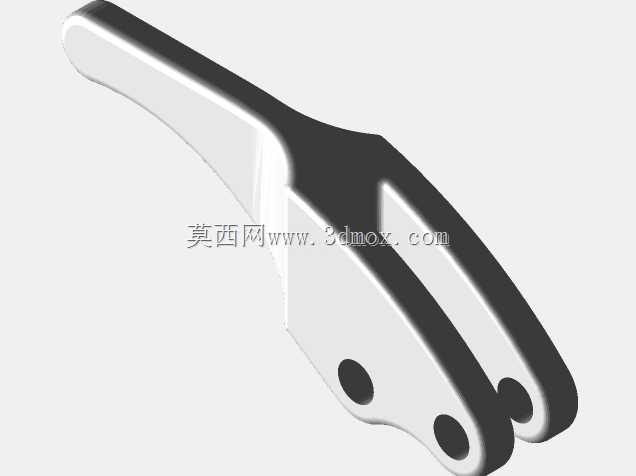

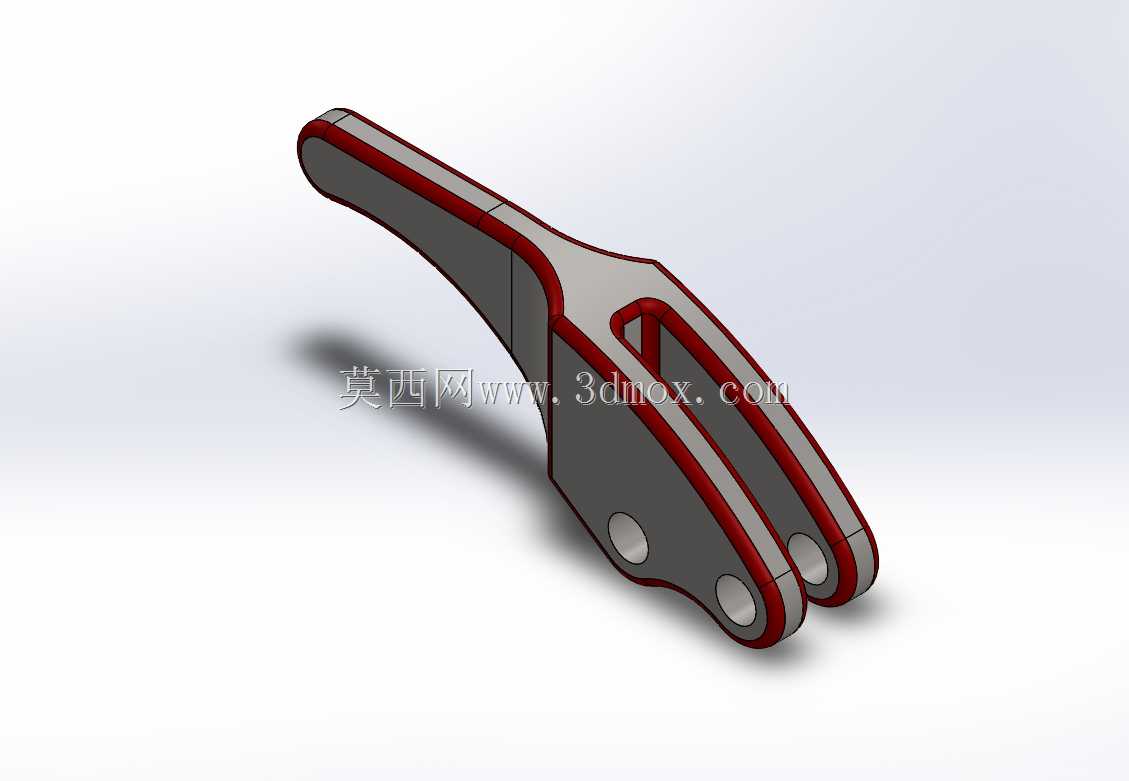

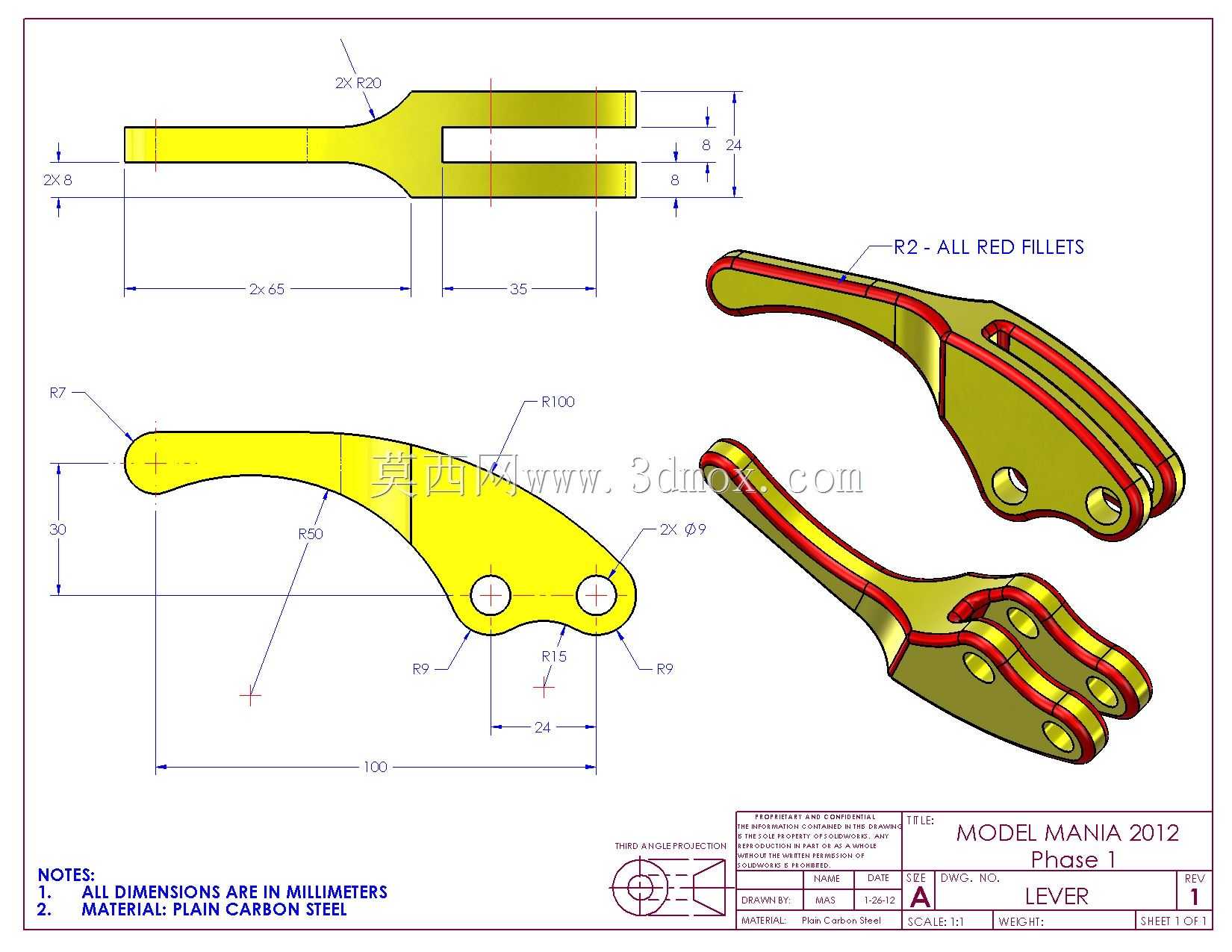

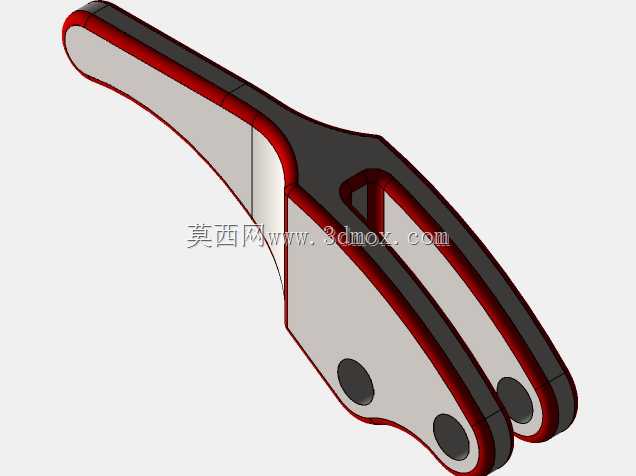

该叉型操纵杠杆是机械操纵系统中常用的传力执行构件，广泛应用于各类手动操纵的工业设备、工装夹具、小型机具的操作机构中，作为人力输入与机构动作之间的传力部件，承担着将操作人员的手部扳动力转化为机构位移、实现设备档位切换、夹具锁紧、离合控制等核心功能，是手动操纵类设备中直接影响操作手感与动作可靠性的关键零件。该零件采用普通碳素钢作为加工原材料，整体为长柄叉型结构，一端为平直握持段，供操作人员手部握持施力，另一端为分叉式连接端，通过两个同轴安装孔与被操纵的机构铰接，实现力的传递与动作输出，整体结构经过力学优化，在保证扳动强度的前提下尽可能缩减零件重量，降低操作时的手部负荷。从设计思路来看，该杠杆充分考虑了手动操作的人机工程需求，握持段采用平直等截面设计，长度适配成年人手部握持的合理范围，从握持端到铰接端的过渡区域采用平滑大圆弧过渡，避免应力集中导致的零件断裂风险，所有外露棱边均设置统一的圆角过渡，既消除加工后的锐边毛刺防止操作时划伤手部，也能提升零件的整体抗疲劳强度，避免长期交变载荷下出现裂纹。零件的铰接端采用对称叉型结构，两个安装孔保持严格的同轴度要求，确保与铰接销轴配合时转动顺畅无卡滞，孔位周边做局部加厚处理，提升铰接部位的挤压强度，承受操纵过程中的径向载荷。从尺寸与安装边界来看，该零件总长度控制在100毫米级别，握持段宽度适配常规手指握持的尺寸范围，分叉端的两个安装孔中心距经过精准核算，匹配对应操纵机构的铰接点间距，安装后可绕铰接销轴在设定角度范围内转动，转动过程中与周边构件无运动干涉，所有圆角尺寸均经过统一规范，既满足加工工艺要求，也保证零件外观的一致性。该零件的结构设计兼顾了加工工艺性与使用性能，外形轮廓适合采用冲压成型后进行少量机加工的工艺路线，能够实现批量生产时的成本控制，同时对称式的结构设计也降低了加工与装配的难度，适合在各类需要手动操纵的中小型机械结构中推广使用，能够稳定传递操纵力，保证机构动作的准确可靠，长期使用下不易出现变形、断裂等失效问题。
