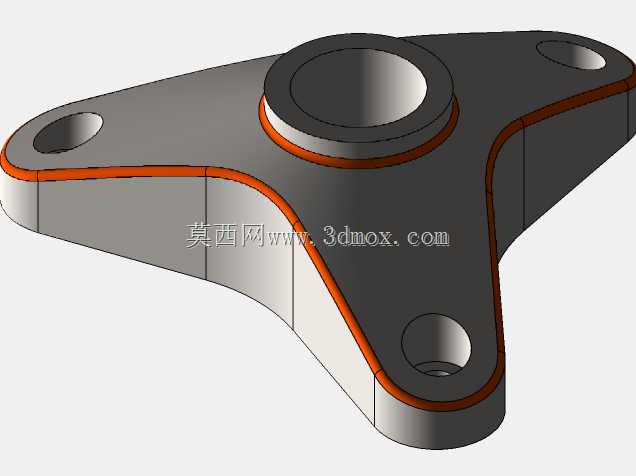

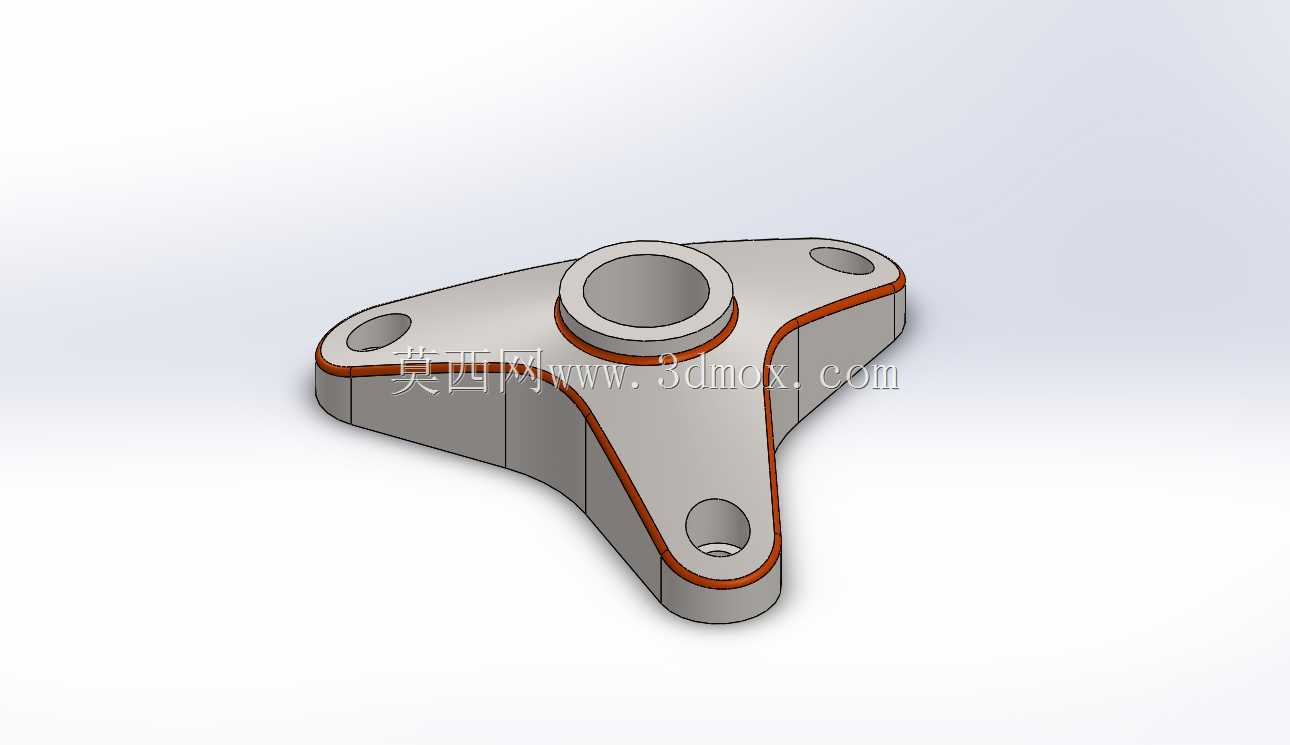

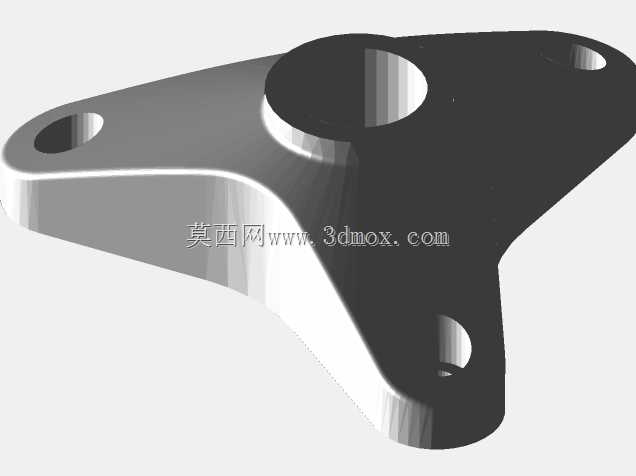

三耳带孔凸台钢制连接支座结构

该三角构型的钢制连接构件，主要应用于各类需要多点位稳定连接的机械装配场景中，可作为动力传输组件、机架衔接部位、工装夹具定位单元的中间承载连接件，能够在多方向受力的装配环境下分散载荷，避免单点连接带来的应力集中问题，适配需要同时对接三个不同安装点位的装配需求，在小型动力设备、桌面级加工工装、检测仪器支架等场景中均可作为核心连接部件使用。

从功能特性来看，该构件中心设置凸起的带孔凸台，可作为主定位轴套结构，能够穿入对应直径的连接轴或固定螺栓，实现中心位置的主承载定位；三个沿圆周均匀分布的支耳末端均设置贯通安装孔，可通过螺栓与外部对接构件完成锁紧固定，三个支耳的分布角度经过精准计算，能够保证安装后各点位受力均匀，不会出现单侧载荷过载的问题。构件所有棱边均做了统一半径的圆角过渡处理，既可以消除加工过程中产生的锐边毛刺，避免装配过程中划伤操作人员，也能有效降低尖角位置的应力集中系数，提升构件在交变载荷下的疲劳寿命，减少长期受力后出现裂纹的风险。

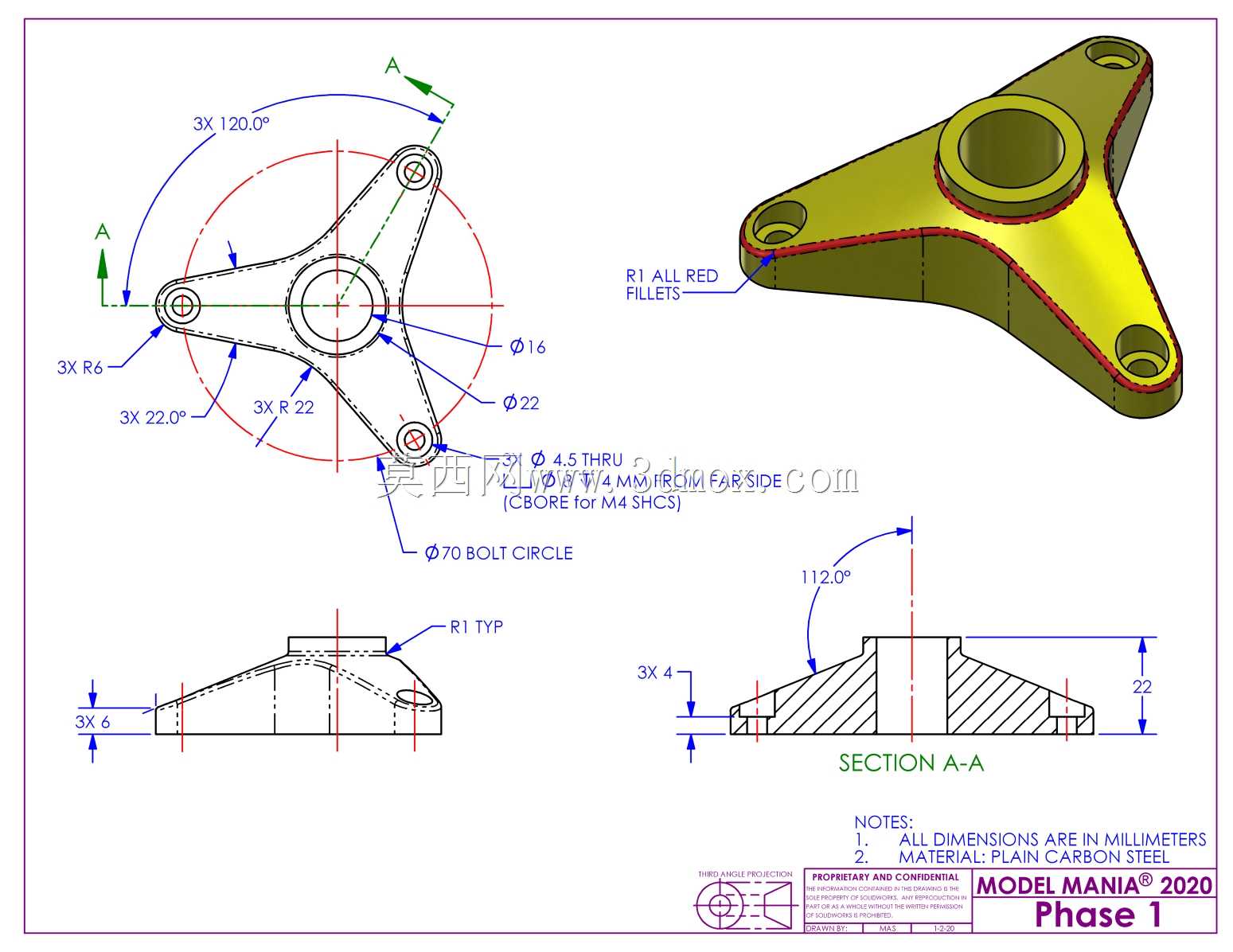

设计过程中，首先确定中心凸台的核心定位尺寸，以中心孔轴线为基准，划定三个支耳的分布圆周，保证三个安装孔的中心位于同一分度圆上，相邻支耳的夹角完全一致，确保安装后各固定点的受力均衡。支耳部分采用渐变厚度的流线型结构，从中心凸台位置向末端安装孔位置平滑过渡，既可以在保证整体结构强度的前提下减少材料用量，降低构件整体重量，也能优化载荷传递路径，让外部载荷从支耳末端顺畅传递到中心凸台位置，避免截面突变带来的应力集中。

从安装边界来看，中心凸台的外径、高度尺寸经过精准控制，能够适配对应规格的对接沉孔，不会出现装配干涉；三个支耳末端的安装孔采用统一孔径，可适配标准规格的内六角螺栓，孔位下方预留了足够的螺栓沉头空间，保证螺栓安装后头部不会突出构件表面；构件整体的最大外轮廓尺寸、总高度均经过严格限定，能够在紧凑的装配空间内完成安装，不会与周边相邻构件产生位置冲突。构件采用普通碳素钢作为加工原材料，可满足常规工业场景下的强度、刚度要求，适配多数无特殊腐蚀、极端温度环境的装配需求。
