复古轮式古炮台结构三维设计作品

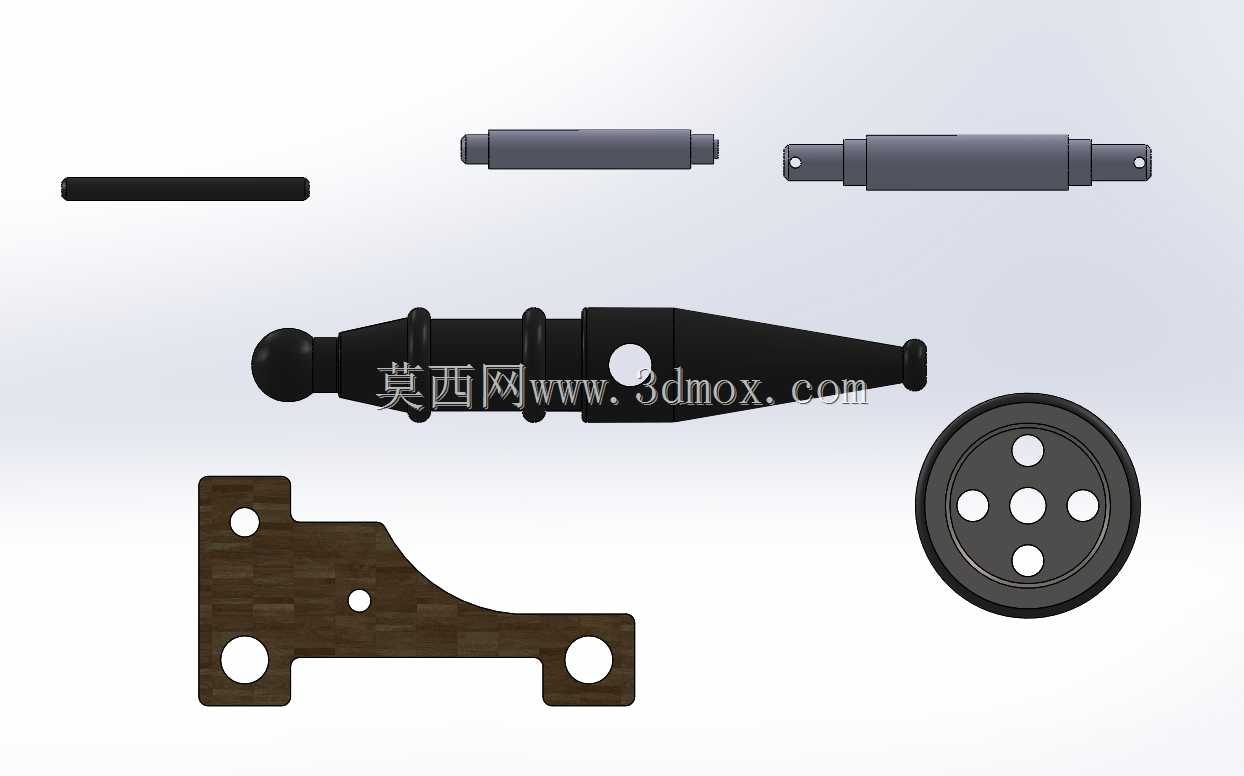

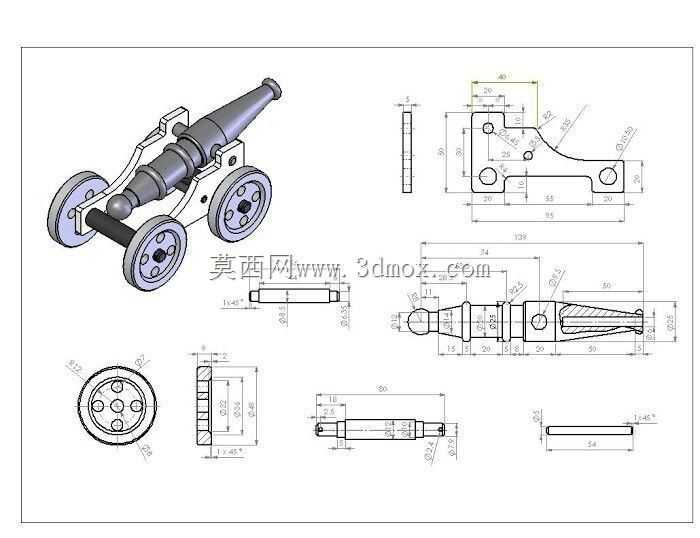

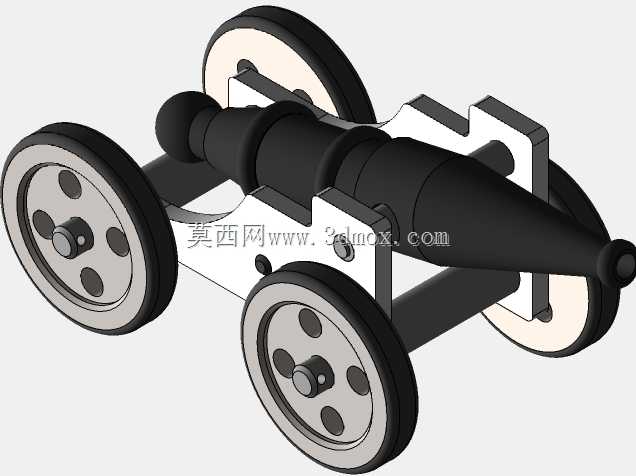

这款复古轮式古炮台结构，主要应用于历史场景复原展示、仿古文创展品制作、影视道具搭建以及传统军工器械科普教学场景，能够高度还原近代前膛火炮的经典结构形态，为各类展陈、教学场景提供精准的结构参照。从实际用途来看，该结构完整复刻了古炮的机动支撑与发射承载功能，轮式支架可实现短距离的人力推移调整，炮身架体能够完成俯仰角度的微调，匹配古炮发射时的角度校准需求，架体的连接结构可承受炮身自重以及模拟发射时的反向冲击力，保证整体结构的稳定性。在产品功能特性上，该结构分为炮身、轮式架体、连接轴组、轮组四个核心部分，炮身采用前粗后细的锥形膛体设计，尾部预留点火孔结构，外壁设置与架体铰接的连接耳轴；架体为双侧对称的弯臂式支撑结构，前端设置横向承托梁固定炮身前部，中部通过耳轴与炮身铰接实现俯仰转动，后端延伸出拖曳结构方便人力移动；轮组采用辐条式轮毂设计，通过横向轮轴与架体下部连接，轮缘做加厚处理适配不平整地面的移动需求。设计思路上遵循古炮的原始结构比例，优先还原结构的可动性与装配合理性，所有铰接部位预留合理的转动间隙，轴类零件与安装孔采用间隙配合保证转动顺畅，架体的弯臂结构通过受力路径优化，在还原外形的同时保证结构强度，避免架体在承重时出现应力集中变形。外形尺寸方面，整体结构沿炮管轴向的总长度适配常规展陈台面的摆放边界，轮组的横向宽度保证放置时的侧倾稳定性，炮身的最大外径、架体的高度尺寸均按照同比例古炮的真实尺寸缩放，所有安装边界均满足实际装配需求，轮轴与架体的安装孔位同轴度控制在合理公差范围内，耳轴与炮身、架体的连接部位保证转动无卡滞，各零件之间无装配干涉，既满足外观展示的还原度要求，也可通过3D打印制作实体模型实现可动演示。
