蒸汽机车倒挡双缸换向动力装置

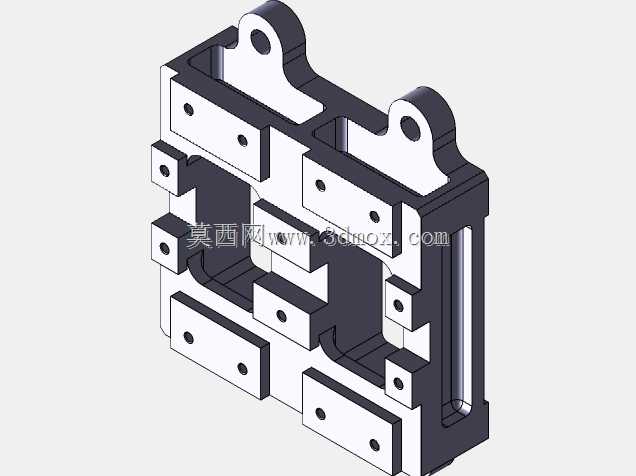

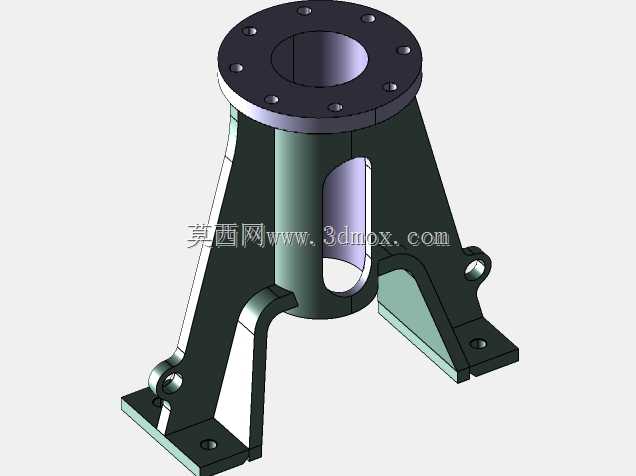

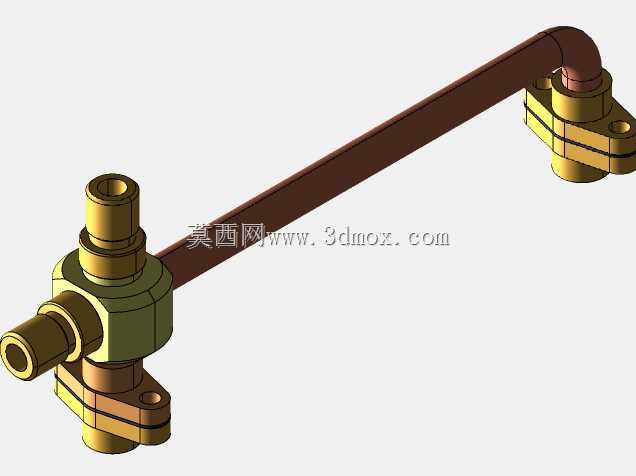

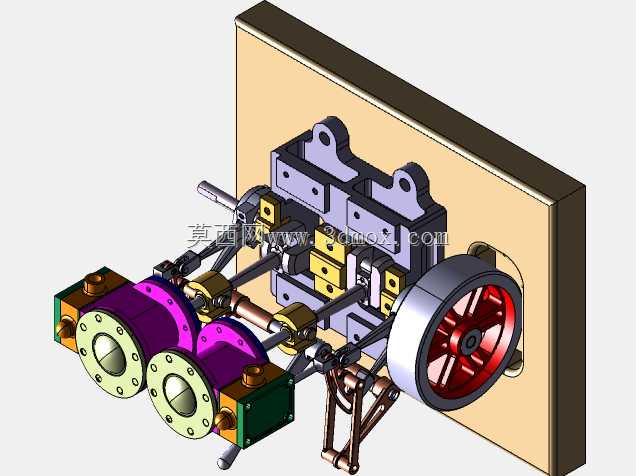

该装置为应用于窄轨蒸汽机车的双缸倒挡换向动力总成，主要承担机车行进方向切换、蒸汽动力通断控制与双缸动力协同输出的核心功能，是小型蒸汽机车动力传输与行进控制的核心集成部件。在实际应用场景中，这类装置多配套于观光用小型蒸汽机车、工业遗产复原蒸汽机车、教学演示用蒸汽动力实验台，能够在机车运行过程中通过操纵换向连杆，改变配气机构的进气时序，实现机车前进、后退的行进方向切换，同时可在停机或紧急工况下切断蒸汽供给，切断动力传输路径，避免动力误输出带来的安全风险。从功能特性来看，该装置采用双缸对称卧式布局，两个气缸平行布置于安装板外侧，通过联动的配气滑阀控制高压蒸汽的进排气时序，带动曲柄连杆机构将活塞的直线往复运动转化为飞轮端的旋转动力输出，飞轮侧预留的动力输出接口可直接对接机车走行部的传动连杆，将动力传递至轮对。换向机构通过一组铰接的操纵连杆连接至配气滑阀组，扳动操纵端即可同步调整两个气缸的配气相位，无需单独调整单缸配气结构，保证双缸动力输出的同步性，避免单缸负载不均带来的运行卡顿问题。设计过程中，该装置优先考虑了安装维护的便捷性，整体采用安装板前置集成布局，所有气缸、配气组件、传动连杆、飞轮均固定于同一块立式安装基板上，安装时仅需将基板通过四个角的安装孔固定于机车车架的预留安装位即可，无需额外搭建复杂的支撑框架，安装边界清晰，整体外轮廓在横向、纵向、垂向的尺寸均适配小型蒸汽机车的车头内部安装空间，不会与车头锅炉、走行部部件产生安装干涉。结构设计上，配气滑阀与气缸体采用分体式连接结构，日常维护时可单独拆解滑阀组件清理积垢、更换密封件，无需拆解整个气缸总成；连杆铰接位置均预留润滑注油点位，可在运行状态下完成铰接点的润滑保养，降低日常维护的工作量。飞轮采用辐条式结构，在保证转动惯量满足动力平稳输出要求的前提下，尽可能降低自身重量，减少动力输出端的无效负载，双缸错相位的动力输出设计，能够抵消单缸动力的死点问题，让飞轮转动过程更平顺，降低机车运行时的动力顿挫感。
