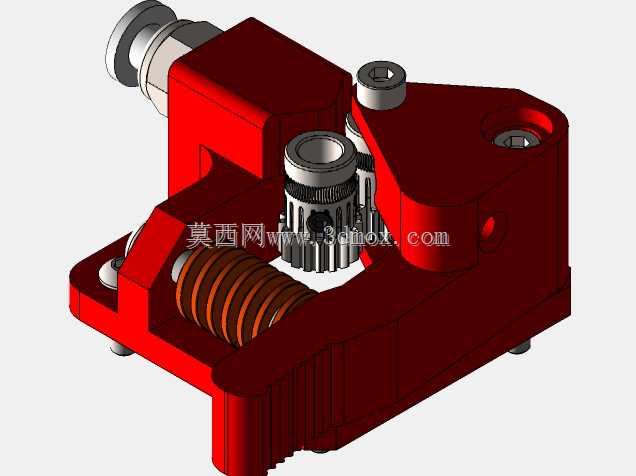

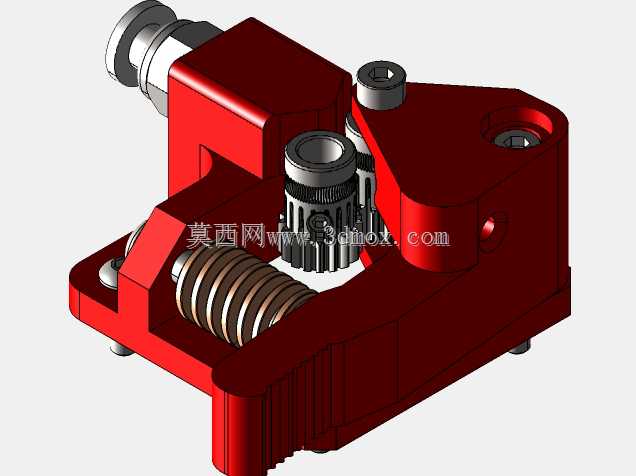

邦德双齿轮3D打印送料挤出结构

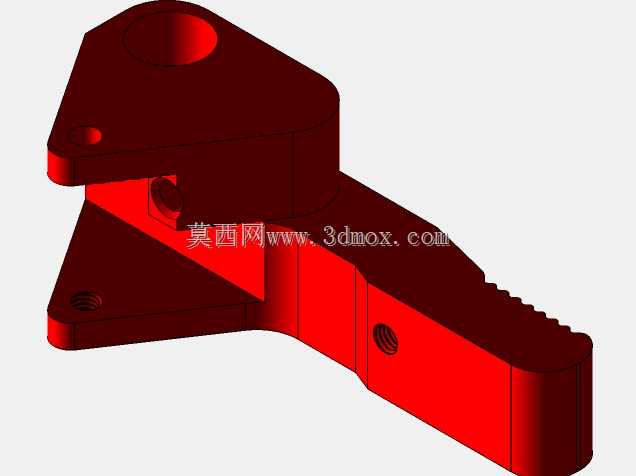

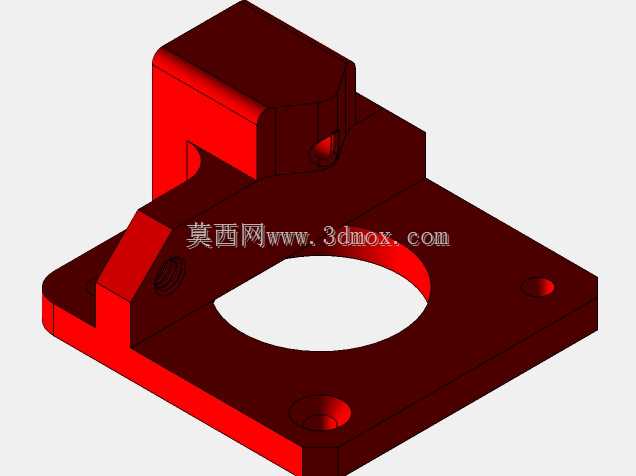

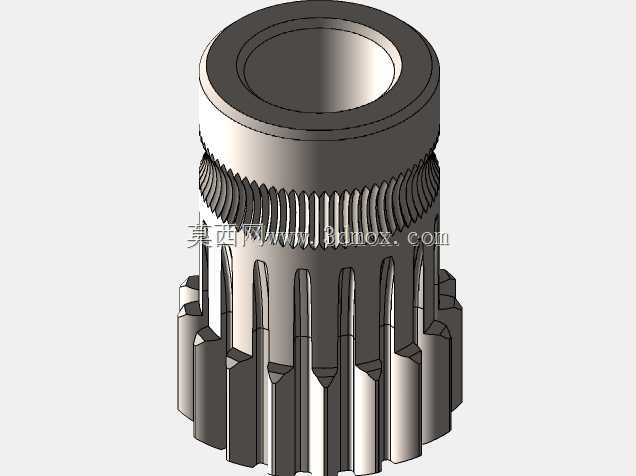

该结构是桌面级熔融沉积型3D打印设备的核心送料执行部件，主要应用于消费级、桌面级FDM3D打印场景，适配PLA、ABS、TPU等多种常见打印耗材，承担耗材精准推送、稳定送进的核心功能，直接决定打印过程中耗材进给的均匀性与出丝精度，是影响最终打印成品层纹表现、尺寸精度、成型稳定性的关键功能组件。该双齿轮挤出结构采用对称双驱动齿轮啮合送料的设计思路，区别于传统单齿轮挤出仅单侧施力的结构，双齿轮可从耗材两侧同步施加均匀咬合压力，大幅提升耗材推送的咬合力，既能够稳定推送常规硬质打印耗材，也可有效解决柔性耗材推送过程中易打滑、弯折、送料不均的行业痛点，适配软硬不同特性的打印耗材使用需求。结构整体采用紧凑的一体化基座设计，主体基座集成了齿轮安装腔、弹簧预紧调节位、耗材导入通道、设备安装定位面，将所有功能部件整合在极小的安装空间内，可适配近程挤出的安装布局，直接安装在打印头运动组件上，有效缩短耗材从挤出轮到喷嘴的送料路径，降低送料延迟，提升回抽动作的响应速度，减少打印过程中的拉丝、溢料问题。结构内置的预紧弹簧可通过调节螺丝调整齿轮对耗材的咬合压力，使用者可根据耗材硬度、直径公差灵活调整预紧力大小，避免压力过大导致耗材被齿轮啃碎、压力过小导致送料打滑的问题；基座上预留的标准安装孔位可匹配主流桌面级3D打印机的挤出机安装位，无需额外改装即可直接替换原有单齿轮挤出结构，安装边界紧凑，不会与打印设备的其他运动部件产生干涉。齿轮采用渐开线齿形设计，齿尖做了钝化处理，咬合耗材时既能提供足够的摩擦力，又不会过度切削耗材表面导致碎屑残留，配合内置的轴承定位结构，齿轮转动过程同轴度高、转动阻力小，长时间高速送料也不会出现卡顿、晃动的问题，可稳定支撑大流量高速打印的送料需求，耗材导入端做了倒角导向设计，方便使用者快速穿入耗材，降低换料操作的难度。
