带支架轻型皮带输送设备结构设计

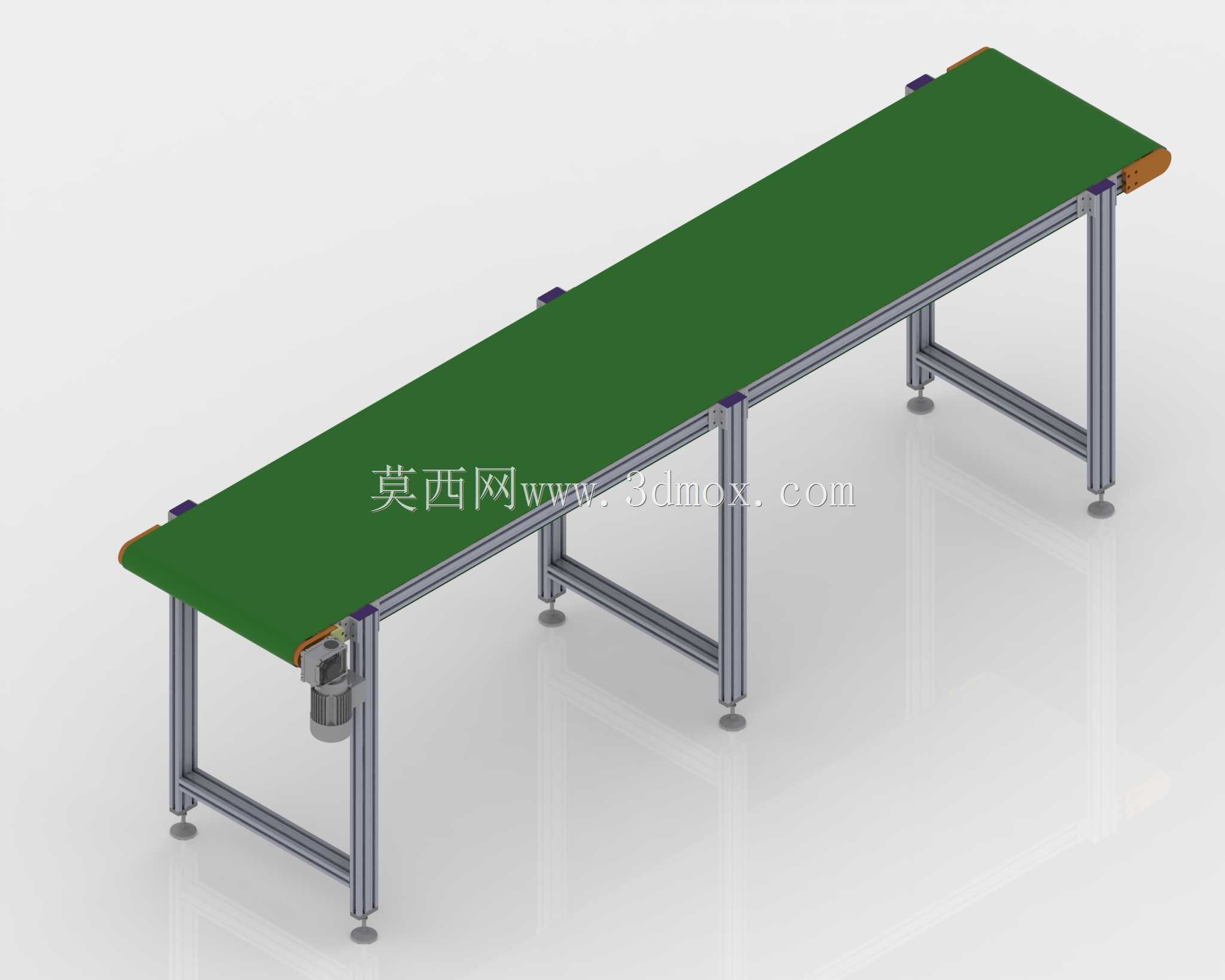

这款带支架的轻型皮带输送设备，主要面向轻工制造、电子组装、包装分拣、小型零部件加工等生产场景，可作为生产线体间的物料衔接载体，也可独立完成短距离的工件转运、工序间传递作业，适配重量较轻的成品、半成品、包装件的平稳输送需求，能够有效降低人工搬运的劳动强度，理顺生产环节的物料流转节奏，提升产线连续作业的顺畅度。设备整体采用铝型材搭建主体框架，选型为40x80规格的工业铝型材，这类型材本身具备自重轻、装配精度高、防腐防锈、后期改装拓展性强的优势，无需复杂焊接作业即可完成整体机架的组装固定，框架连接处采用配套专用角件锁紧，保证整体结构的连接刚性，避免长期运行出现框架晃动、偏移的问题。设备的驱动电机采用侧装反吊的布置方式，将电机安装在输送机端部的侧方支架位置，这种安装方式能够有效压缩设备端部的占用空间，减少设备整体的安装长度需求，同时也便于后期对电机、传动辊筒进行维护检修，无需拆解主体机架即可完成驱动部件的保养更换。输送面采用绿色防静电PVC皮带，表面摩擦系数适中，既能够保证输送过程中工件不会出现打滑偏移，也不会对工件表面造成刮擦损伤，适配电子元器件、塑胶件、小型包装件等对接触面有防护要求的物料输送。设备的支撑腿底部配置可调脚杯，可根据现场安装地面的平整度进行高度微调，同时也能适配不同对接产线的高度差，保证输送面与上下游设备的衔接平齐，避免物料转运过程中出现卡顿、掉落的问题。设备整体输送面宽度为700mm，整体长度为3500mm，安装时需预留对应长度的直线布置空间，两侧可根据使用需求加装挡边、工作台、检测支架等拓展附件，满足不同生产场景的定制化使用需求，框架的横向、纵向支撑结构经过受力校核，能够保证长期满载运行下的结构稳定性，不会出现皮带跑偏、框架变形等常见问题。
