工业管路带阀组8英寸输送管线设计

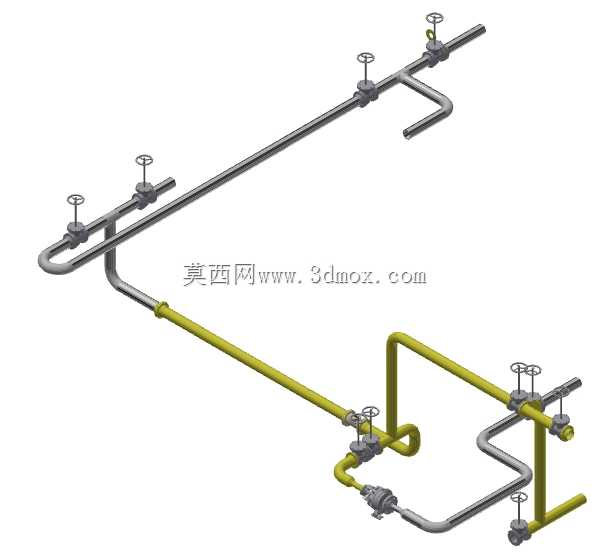

该8英寸工业输送管线主要应用于石油化工、精细化工、市政供水、工业循环水系统等场景中，承担大流量流体介质的长距离输送与支路分流功能，可适配清水、低粘度油品、弱腐蚀性化工介质等多种流体的输送需求，是工业流体输送系统中核心的管路组成单元。整套管线采用主管路与分支管路结合的布局设计，主管路通径为8英寸，可满足大流量介质的低阻力输送要求，分支管路根据不同工位的取料、分流需求设置不同通径的支管，搭配多组手动截止阀实现各支路的通断控制，操作人员可通过顶部的手轮完成阀门开度调节，灵活控制不同支路的介质流量与通断状态，满足生产过程中多工位介质供给、管路检修截断、流向切换等实际使用需求。在设计思路上，整套管线充分考虑现场安装的空间边界与管路阻力优化，采用直角弯管、U型缓冲弯结合的布管方式，既规避了现场安装时的梁柱、设备等干涉区域，也通过合理的弯管曲率半径降低介质输送过程中的局部阻力损失，减少管路运行时的振动与冲蚀问题；不同功能的管路采用差异化的外观配色区分，便于现场运维人员快速识别管路内的介质类型与功能属性，降低日常巡检与故障排查的难度。外形尺寸方面，整套管线的布局充分适配常规工业厂房的管廊安装空间，横向与纵向的延伸尺寸预留了足够的法兰对接余量，各阀门的操作手轮位置均设置在便于人员站立操作的高度，无需额外搭建操作平台即可完成日常的阀门调节操作；管路接口处均采用标准法兰连接结构，可与同通径的工业管路、泵组、储罐等设备直接对接，安装边界清晰，无需额外定制转接件即可完成现场装配。管线的阀组布局充分考虑了检修需求，在各支路的进出端均设置独立控制阀门，当单一支路需要检修维护时，仅需关闭对应支路的前后阀门即可完成截断，无需关停整条主管路的输送作业，最大程度降低管路维护对整体生产运行的影响；管路的转弯处与阀组对接位置均做了加强结构设计，可承受管路内介质的常规工作压力，避免长期运行过程中出现接口渗漏、管路变形等问题，保障流体输送系统的长期稳定运行。
