翅片管式汽化换热装置结构设计

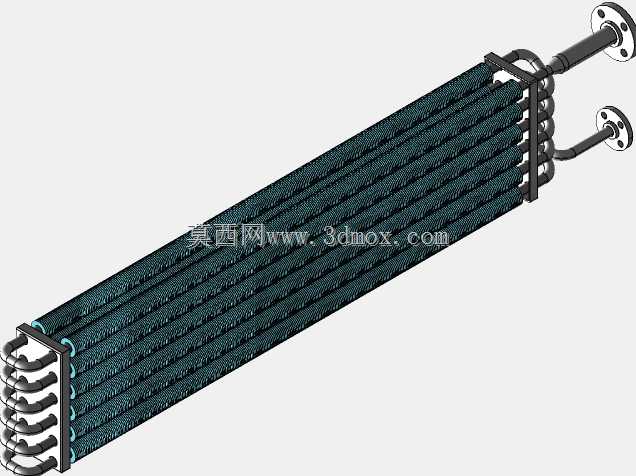

　　这类翅片管式汽化换热结构，在低温介质输送、工业气体供应、制冷系统配套场景中应用十分广泛，核心作用是让低温液态介质在管程流动过程中，充分吸收管外空气或者载热介质的热量，完成相态转变从液态变为气态，同时把出口介质的温度、压力稳定在工艺要求的区间内，避免下游管路出现低温脆裂、带液冲击等工程问题。从结构设计逻辑来看，主体采用多排平行排布的翅片管束作为核心换热单元，每根换热管外壁都紧密嵌套了连续的冲压翅片，这种设计的核心考量是大幅拓展换热侧的有效接触面积——因为管内介质相变的换热系数远高于管外空气侧的自然对流换热系数，通过翅片拓展空气侧换热面积，能够有效平衡两侧换热热阻，避免单侧热阻过大拉低整体换热效率，相比光管结构，

　　同等长度下的换热能力可以提升数倍，同时能压缩设备整体的安装占用空间。管束两端采用弯管依次串联连接，让介质在管内形成多回程的流动路径，延长介质在换热段内的停留时间，保证介质在流出设备前能够充分完成汽化过程，避免出现出口带液的问题；弯管的弯曲半径经过匹配设计，既保证管路连接的顺畅性，减少介质流动过程中的局部阻力损失，也预留了足够的变形余量，能够适配设备运行过程中因温度变化产生的热胀冷缩形变，避免管路连接处出现应力集中导致的泄漏问题。设备两端的介质进出口都采用法兰连接结构，法兰端面的密封面、螺栓孔位都按照通用管路连接标准设计，能够直接和现场同通径的工艺管路对接，不需要额外制作过渡转接件，安装时只需要匹配对应压力等级的密封垫片，

　　按对角顺序紧固法兰螺栓即可完成装配，大幅降低现场安装的施工难度。在安装边界的设计考量上，这类长条形管束结构的安装固定点设置在两端法兰附近的管板位置，管板既承担固定所有换热管端部、保证管束间距一致的作用，也作为设备的主要承载结构，安装时需要保证两端固定点的同轴度偏差在允许范围内，避免管束安装后出现额外的弯曲应力；设备整体的长度方向需要预留不小于单根换热管长度1%的热伸缩余量，避免低温工况下管路收缩拉扯连接法兰；设备周边需要预留足够的空气流通空间，不能紧贴墙面或者其他设备遮挡翅片的通风间隙，否则会大幅降低空气侧的换热效率，导致汽化能力达不到设计要求。从功能特性来看，这种结构的汽化装置没有额外的运动部件，运行过程中不需要外接动力驱动，

　　依靠介质自身的流动和自然对流换热即可完成工作，运行可靠性高，日常维护只需要定期清理翅片间隙积存的灰尘、杂物，避免翅片堵塞影响通风换热即可，维护成本极低。设计过程中，换热管的管径、翅片的片距、管束的排数都是根据额定汽化量、介质的汽化潜热、当地的年平均环境温度等参数计算匹配的，片距的选择同时兼顾换热效率和防堵塞需求，在粉尘较多的工业场景下会适当加大片距，避免运行过程中积灰堵塞；翅片和换热管之间采用胀接工艺紧密贴合，保证接触热阻控制在设计范围内，避免因接触松动导致换热效率衰减。进出口管路的通径匹配额定流量下的介质流速，避免流速过高导致管路振动、阻力过大，也避免流速过低导致介质分布不均，影响各排管束的换热效率均匀性。
