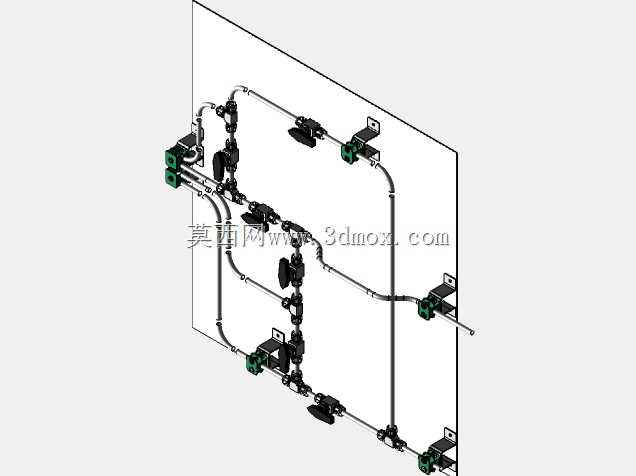

集成式液压油路布管面板结构设计

该集成式液压油路布管面板，主要应用于工业液压站、大型工程机械液压主控舱、重型设备液压阀组集成安装区域，承担多回路液压油的定向输送、管路规整固定、油路走向梳理的核心作用，能够将分散的液压供油、回油、控制油路统一整合在平板安装基面之上，避免液压管路在设备内部杂乱排布，降低管路剐蹭磨损、接头松动渗漏的故障概率，同时大幅缩减后期液压系统的运维排查难度。在实际设备运行场景中，这类布管面板通常安装在液压阀组与执行元件的中间衔接区域，一端对接液压泵组的出油口、溢流阀、单向阀等主控元件，另一端通过排布好的硬管管路对接液压缸、液压马达等终端执行部件，实现不同压力等级液压油的精准分流输送，适配多动作同步执行的液压系统工况，比如工程机械的动臂、斗杆、铲斗多回路控制，或是工业压机的主缸、顶出缸、锁紧回路协同供油场景。从功能特性来看，该面板采用平板式安装基面，所有管路沿板面进行立体排布，通过专用的板式管夹将每一段硬管牢牢固定在面板上，管夹的安装位置经过精准计算，避开管路的弯曲应力集中段，确保设备运行过程中管路不会因为液压油的脉冲冲击产生共振位移，同时在管路的进出端预留了足够的接头安装操作空间，方便后期更换密封件、检修油路接头。设计过程中，首先根据液压系统的回路数量、各管路的通径大小、油液流向确定整体的布管走向，遵循大管径管路靠下、小管径控制管路靠上，高压管路与回油管路保持安全间距的布管原则，避免不同压力等级的管路互相干扰；管路的弯曲半径严格匹配硬管的材质特性，杜绝过小弯折导致的管路通径缩径、应力开裂问题；所有管夹的安装座采用焊接或螺栓固定的方式与面板基面连接，确保固定强度能够承受液压系统长期运行的脉冲振动。在安装边界与尺寸设计上，面板整体采用矩形平板结构，四周预留了统一规格的安装固定孔位，可以直接通过螺栓固定在设备的舱壁或是液压站的安装框架上，不需要额外制作适配支架；管路的进出端接头全部伸出面板边缘的安全距离，既不会因为接头突出过多导致安装时与周边部件产生干涉，也不会因为缩进面板内侧导致扳手操作空间不足；整体排布完成后，所有管路的最高点和最低点都预留了排气和排油的接口位置，方便系统初次注油时排出管路内的空气，以及后期维护时排空管路内的残存液压油，避免残存油液污染新注入的液压介质，同时也能防止低温环境下残存油液凝固胀裂管路。
