工业流体输送双管路歧管组件结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:645977
  • 工业流体输送双管路歧管组件结构设计
  • 工业流体输送双管路歧管组件结构设计

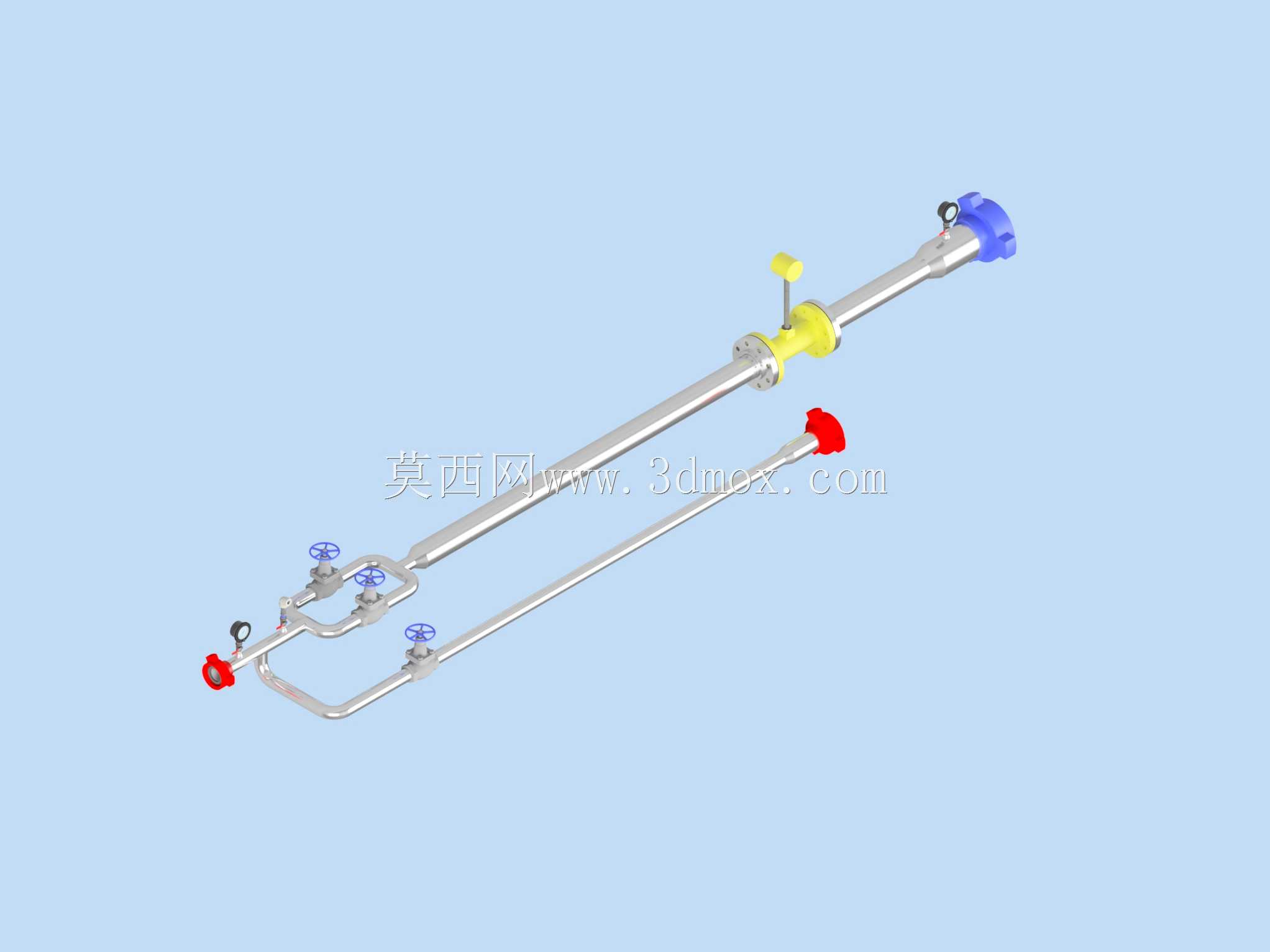

  这套双管路并行的歧管结构,主要面向中小流量的工业流体输送场景,常见于精细化工投料支路、实验室流体分配系统、中小型换热设备的介质导流环节,也可适配洁净车间的纯水、药剂输送支路使用。从实际工况适配角度出发,设计时优先考虑了支路分流的稳定性,主管道采用大通径直管路设计,减少长距离输送的压损,旁通支路通过弯折成型的并行管路连接,搭配多组手动截止阀实现不同支路的通断控制,可根据现场工艺需求灵活切换单路输送、双路并行输送、支路循环等多种工作模式,无需额外加装分流阀组即可满足常规的流体分配需求。

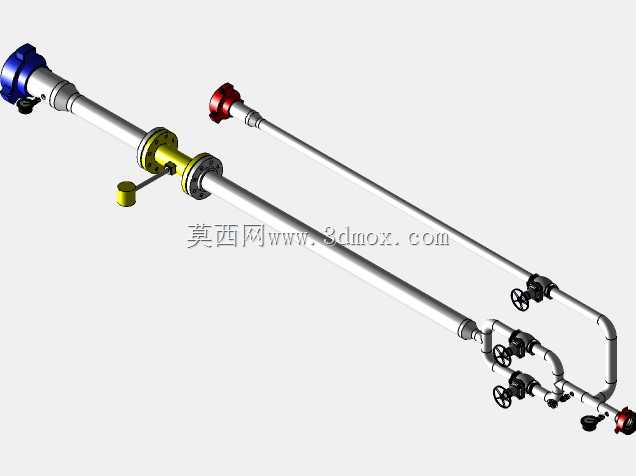

  结构设计上,主管道两端预留了标准快装连接端,一端采用蓝色卡扣式快接结构,适配常规的工业流体软管快装接口,另一端设置红色端盖结构,可根据现场安装需求选择封堵或者外接支路,安装时无需对主管道进行二次切割加工,降低现场施工的改动量。旁通管路整体与主管道平行布置,通过管卡与主管道固定,避免管路运行过程中因流体脉动产生的振动位移,所有阀门的操作手柄均朝向管路外侧预留操作空间,手柄距离主管道外壁的间隙控制在30mm以上,操作人员佩戴常规劳保手套即可完成阀门启闭操作,不会出现操作空间不足卡手的问题。

  从安装边界来看,整套歧管组件的总长度控制在1200mm范围内,主管道通径为DN25,旁通支路通径为DN15,整体安装占用的横向宽度不超过200mm,可直接固定在墙面支架或者设备侧方的安装梁上,固定点设置在主管道两端以及旁通管路的弯折位置,共设置4处固定点位,可承受1.0MPa的工作压力,适配常规的水、低粘度油品、中性化工介质的输送需求。管路弯折位置均采用圆弧过渡,弯折半径为管路通径的3倍,避免直角弯折造成的介质流道突变,减少介质在弯折位置的湍流现象,降低长期运行过程中管路内壁的冲刷磨损,延长组件的整体使用寿命。

  细节设计上,所有阀门与管路的连接位置均采用密封焊接结构,避免螺纹连接长期运行后出现的渗漏问题,阀门选用明杆式截止阀结构,可通过阀杆的伸出长度直观判断阀门的启闭状态,操作人员巡检时无需额外检测即可快速确认支路的工作状态。主管道上额外设置的黄色大口径阀门,可作为主路总阀使用,控制整套歧管的介质通断,阀门手柄采用加长设计,操作力矩更小,即使管路内部存在一定压力也可轻松完成启闭操作。旁通支路上设置的小口径阀门,可分别控制两个支路的流量,配合主路阀门可实现不同支路的流量比例调节,满足多支路不同流量需求的工艺场景。

  考虑到现场安装的兼容性,整套组件的所有连接接口均采用行业通用的标准尺寸,可直接与市面上常规的快装接头、法兰、软管等配件适配,无需定制特殊转接头。管路表面采用抛光处理,降低介质残留的可能性,适配对洁净度有一定要求的输送场景,若用于腐蚀性介质输送,也可在建模基础上直接更换管路材质为316L不锈钢或者PPH材质,整体结构无需做大幅改动即可适配不同的介质工况。
