24英寸BI-DI管道清管器插入刷结构

该结构为适配24英寸口径输送管道的清管作业插入刷，主要应用于长距离油气输送管线、市政给排水干线、工业流体输送管道的投产前清管、运行期除垢及检修前清理场景，是管道内检测、介质输送效率保障环节的核心配套作业部件，可随清管器总成在管道内沿轴向行进，完成管壁附着杂质的刮除与清扫作业。

从实际用途来看，该插入刷可有效清除管道内壁附着的石蜡、结垢、锈蚀层、施工残留焊渣与浮尘，避免杂质堆积造成管道通径缩窄、输送阻力升高，同时能为后续管道内检测、内壁涂覆等作业提供洁净的管壁基础，保障检测数据准确、涂层附着均匀。

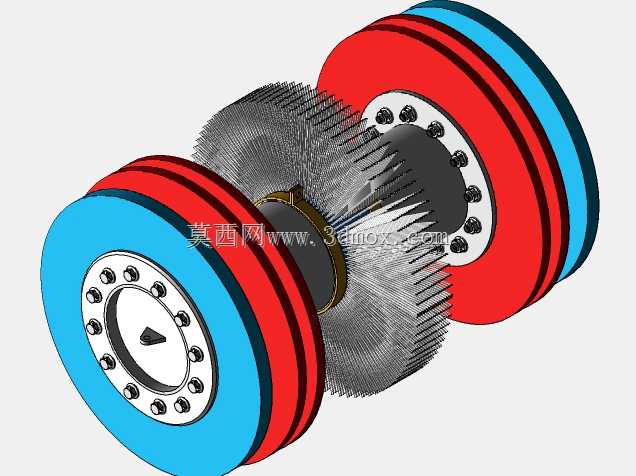

产品功能特性上，采用双端密封盘加中部刷组的组合结构，两端的红蓝双色密封盘为弹性耐磨材质，可与管道内壁形成紧密贴合，既能够为清管器在管内的行进提供压差驱动的密封面，又可刮除管壁上附着力较强的硬质结垢；中部密集排布的钢丝刷组采用径向放射状安装方式，单根刷丝具备合适的刚度与韧性，既可以有效刷除管壁附着的松软杂质，又不会刮伤管道内壁基材，刷组间隙可容纳扫落的杂质，避免杂质在刷体前方堆积造成卡堵。

设计思路层面，整体采用同轴对称布局，保障清管器在管内行进时的动平衡，避免偏磨造成的清洁效果不均；两端密封盘采用多螺栓圆周均布的连接方式，既保证刷体与两端密封盘的连接强度，可承受管内压差驱动的行进推力，又方便磨损后单独更换刷组或密封盘，降低运维成本；刷丝采用错落排布设计，可覆盖整个管壁圆周面，无清洁死角，同时刷组的外径略大于密封盘外径，保证刷丝与管壁的有效接触压力。

外形尺寸与安装边界上，整体外径适配24英寸标准管道的通径要求，轴向长度满足常规清管器发射、接收装置的尺寸限制，两端连接法兰的螺栓孔采用圆周均布设计，可与同规格的清管器驱动节、测量节直接对接安装，无需额外改制连接件，适配现有主流清管作业的配套工装，可直接投入对应口径管道的清管作业使用。
