20英寸双向管道清管插入刷结构

该设备主要应用于长输油气管道、市政给排水管线、工业工艺输送管道的投产前预处理与运行周期内维护作业场景，是管道内检测、介质输送效率保障环节的核心配套作业部件，可在管道内随介质压差或牵引动力行进，完成管内壁的浮尘清除、锈层打磨、结垢刮除、积液吹扫前置处理等作业，尤其适配20英寸公称直径的长距离钢制输送管线，能够在带压密闭的管道环境内完成全周向的管壁清洁作业，避免人工进入管道作业的安全风险与效率短板。

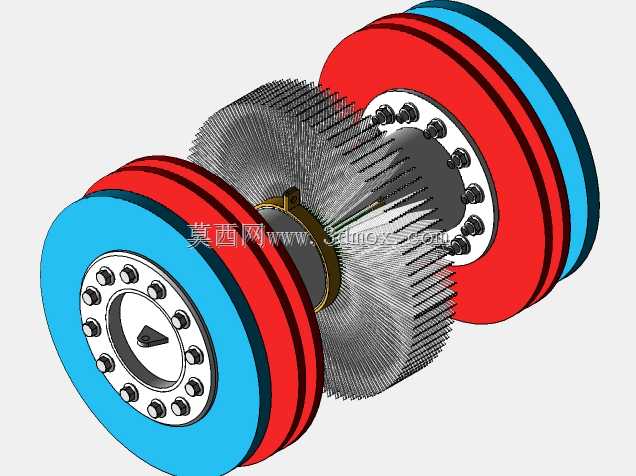

从功能特性来看，该清管插入刷采用双密封盘加中部刷体的三段式结构，两端的红蓝双色密封盘为耐磨损弹性密封结构，能够与管道内壁形成可靠的动密封，借助管道两端的介质压差为整个清管器提供行进动力，同时可刮除管壁附着的粘稠状结垢与残留积液；中部密集排布的金属丝刷体采用径向放射状安装方式，刷丝具备合适的刚度与韧性，既能够对管壁附着的硬质氧化层、焊接残留焊瘤、沉积垢层进行有效打磨刮除，又不会过度刮伤管道内壁的防腐涂层，刷体与两端密封盘采用同轴刚性连接结构，可保证清管器在管道内行进时的姿态稳定，避免出现卡堵、偏磨的问题。

在设计思路上，该结构充分考虑了长距离管道作业的通行能力，密封盘的直径略小于管道公称内径，具备一定的弹性变形余量，可顺利通过管道的缓弯弯管、变径段以及焊缝凸起位置；连接法兰采用周向均布的紧固件锁紧，保证刷体与密封盘的连接强度，可承受清管作业过程中刷体与管壁摩擦产生的扭矩与轴向阻力，避免结构散架导致管道堵塞；中部刷体的刷丝长度经过精准计算，安装后刷体外径与管道内径适配，保证全周向管壁都能得到有效清洁，无清洁死角。

从安装边界与尺寸适配来看，该清管器整体为同轴回转体结构，适配20英寸公称直径的标准钢制管道，整体轴向长度满足管道收发球筒的长度限制，可直接通过标准收发球装置完成投放与回收作业，无需对现有管线的收发球设施进行改造；两端密封盘的中心设置有牵引连接接口，既可以采用压差驱动方式作业，也可以连接牵引钢缆完成牵拉式作业，适配不同工况下的清管作业需求，能够在水平、垂直以及倾斜敷设的管道内稳定作业，有效清除管内壁各类杂质附着物，提升管道输送效率，降低管道内腐蚀风险，为后续的管道内检测、介质输送提供洁净的管壁环境。
