双罐体框架式36英寸工业储气承压装置

这套双罐体框架式储气装置，主要面向工业气动系统、压缩空气配套场景使用，常见于工厂生产车间的压缩空气站末端、自动化生产线气动动力供给端、中小型空压系统配套稳压环节，也可适配小型移动式空压机组的集成搭载，为下游气动执行元件提供稳定的压力缓冲与气源储备，避免空压机频繁启停带来的压力波动，同时可沉淀压缩空气中夹带的部分液态冷凝水，降低下游气动元件的水汽侵蚀风险。

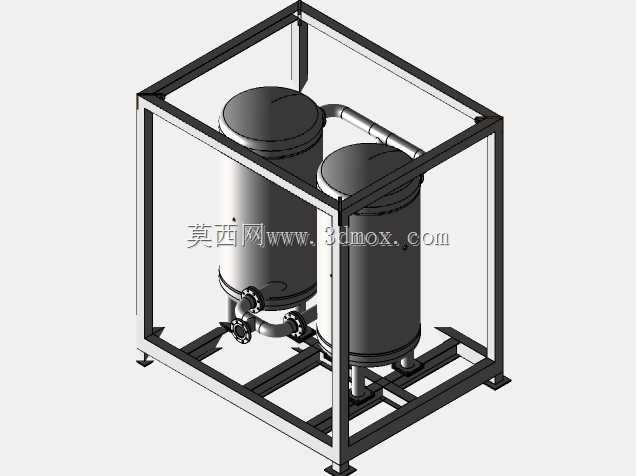

装置采用双立式罐体并联布局，相比同容积单罐体设计，既可以降低单罐体的高度尺寸，适配低矮安装空间的布置需求，又能通过并联管路实现更大的瞬时供气流量，满足短时间大流量用气的工况要求。外部采用方管焊接成型的一体式框架结构，框架底部设置带安装孔的支撑脚，既可以在运输、移动过程中为内部罐体提供防碰撞防护，也能直接通过底部支撑脚完成现场落地固定，无需额外制作安装支架，框架顶部与侧面预留的空间也方便现场布置管路、安装阀门附件。

设计过程中，首先根据36英寸规格的单罐体直径，核算双罐并联后的总容积满足常用工业场景的储气缓冲需求，罐体之间采用等径管路连通，保证两个罐体的压力始终保持一致，进出口管路设置在罐体下部位置，既方便日常排污操作，也能避免管路高位布置带来的磕碰风险。框架的内部尺寸完全贴合双罐体的外形轮廓，罐体与框架之间预留合理的安装间隙，方便装配时的罐体就位与固定，同时避免运行过程中罐体与框架产生刚性摩擦。整体安装边界控制在紧凑的立方框架范围内，对现场安装空间的占用更小，既可以落地固定安装，也可以适配撬装式空压站的集成搭载，方便整体转运与现场快速部署。罐体底部设置的支撑脚与框架底座可靠连接，保证整体结构的稳定性，即使在带压运行状态下也不会出现晃动或位移。
