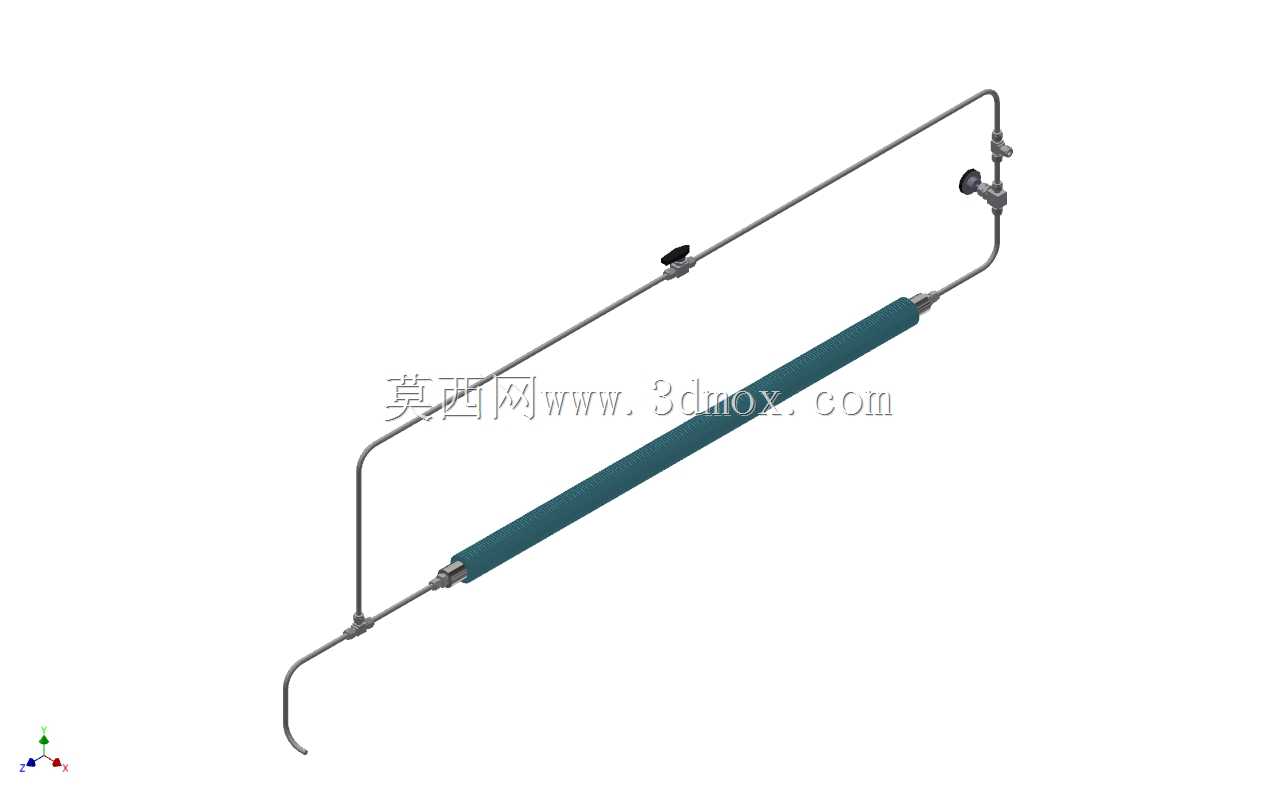

带控制阀的换热翅片管路组件结构设计

这款带阀翅片管组件主要应用于中小型制冷换热系统、小型工业温控回路以及实验台流体换热场景中，作为冷热介质的输送与换热核心载体，承担着介质导流、流量调节、热量交换的多重作用，常见于商用冷柜制冷回路、小型工业油冷单元、实验室恒温装置的管路排布中，能够在有限的安装空间内完成介质输送与换热效率提升的双重需求。从功能特性来看，组件主体为长条形翅片换热管段，外部的翅片结构通过增大与空气的接触面积提升换热效率，两端衔接的弯折金属管路负责对接系统的进出介质接口，管路上配置的控制阀可以精准调节管路内的介质流量，根据实际换热需求调整介质通断与开度大小，末端的接头结构采用标准管路连接规格，能够适配多数常规工业管路的安装对接需求，无需额外定制转接件即可完成装配。在设计思路上，这款组件优先考虑了紧凑空间内的安装适配性，将长直换热段与弯折导流管路整合为一体，避免了现场拼接管路带来的密封隐患，控制阀的安装位置选取在管路操作便捷的侧段位置，既不会干涉翅片管的换热通风空间，也方便运维人员在设备外侧直接完成流量调节操作，管路弯折处采用圆弧过渡设计，减少介质流动过程中的阻力损失，避免直角弯折带来的介质紊流与压损问题，接头位置预留了足够的扳手操作空间，安装时无需额外避让周边结构件即可完成紧固操作。从安装边界来看，长直换热段为核心安装主体，需要预留对应长度的通风换热空间，保证翅片周边空气能够顺畅流通，避免周边结构遮挡翅片影响换热效果，两端弯折管路的延伸方向与伸出长度经过适配性设计，能够匹配多数常规设备的内部管路走向，安装时仅需要固定翅片管段的两端支撑位置，即可保证整体管路的结构稳定性，控制阀的操作端朝向设备运维侧，无需拆解设备外围结构即可完成开度调整，整体组件的外形尺寸适配小型设备的内部安装腔室，不会占用过多的设备内部空间，同时兼顾了换热效率、流量调节与安装便捷性的多重需求，能够在有限的空间内实现稳定的换热与流体控制功能。
