Amp/TE N型11GHz四孔法兰射频同轴连接器

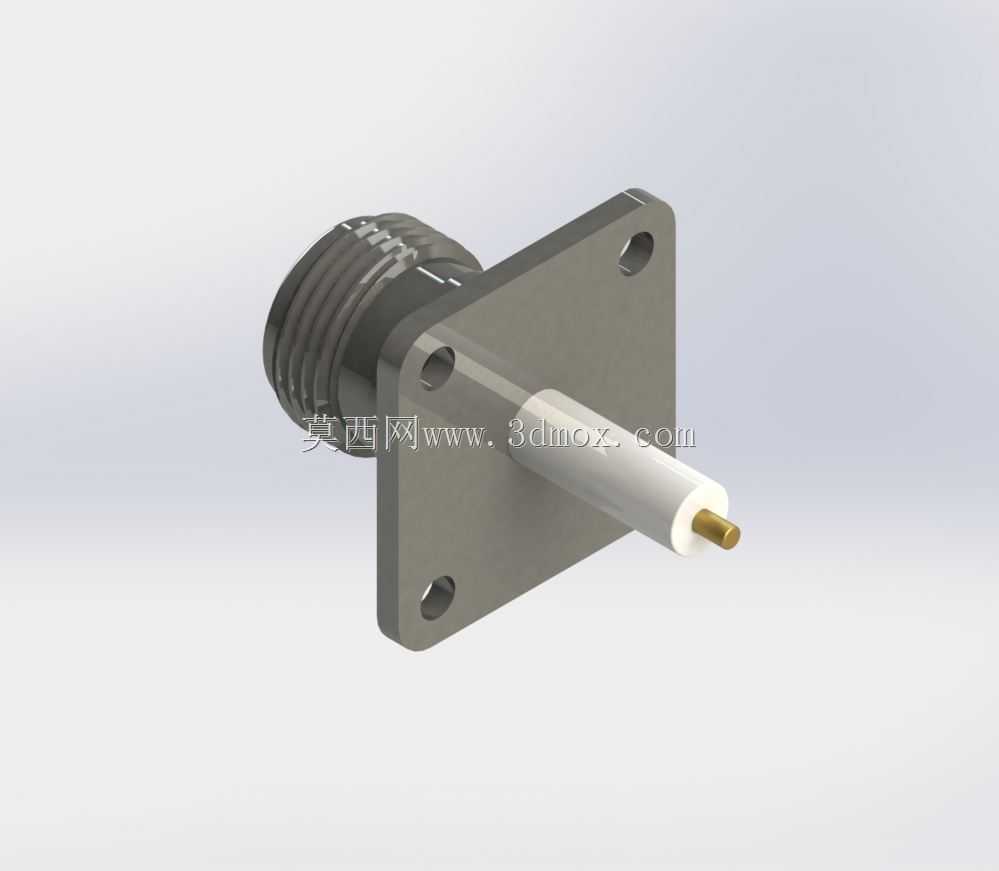

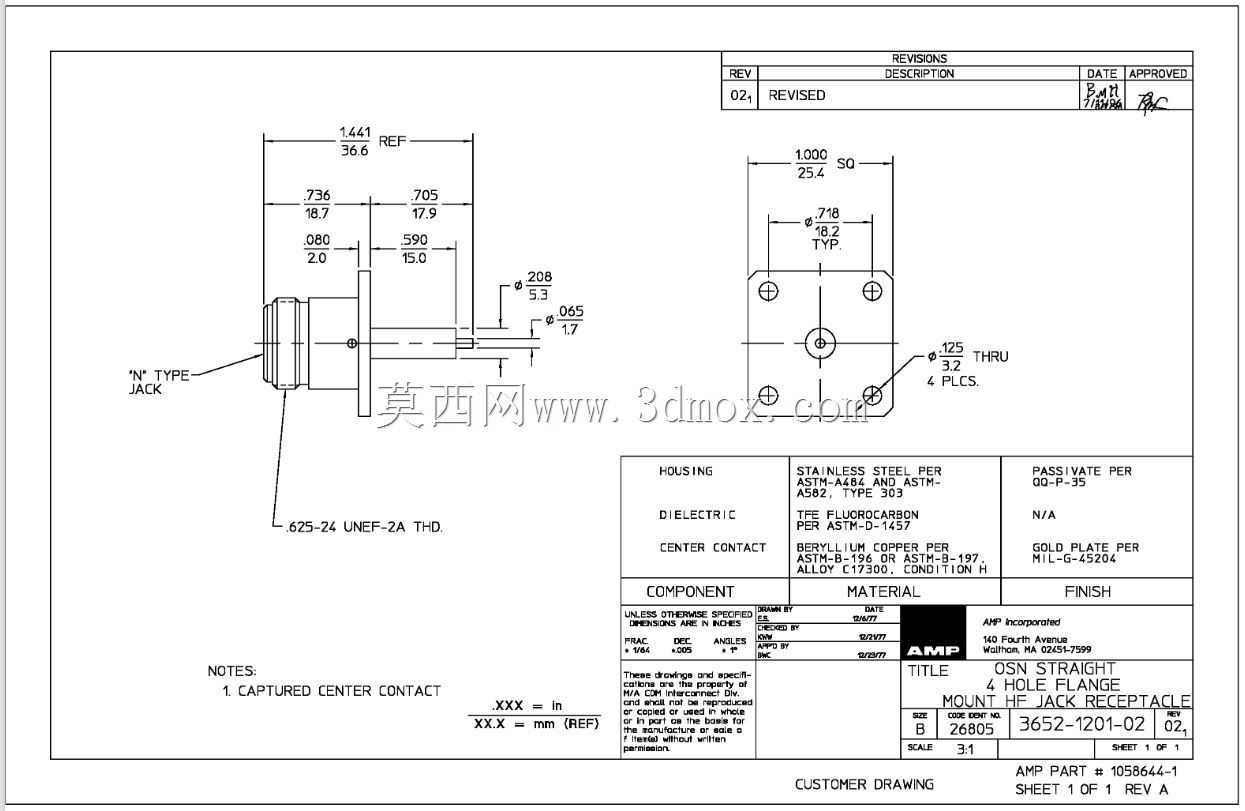

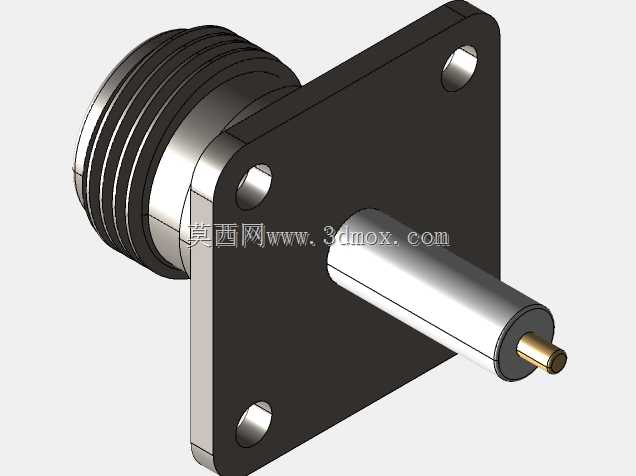

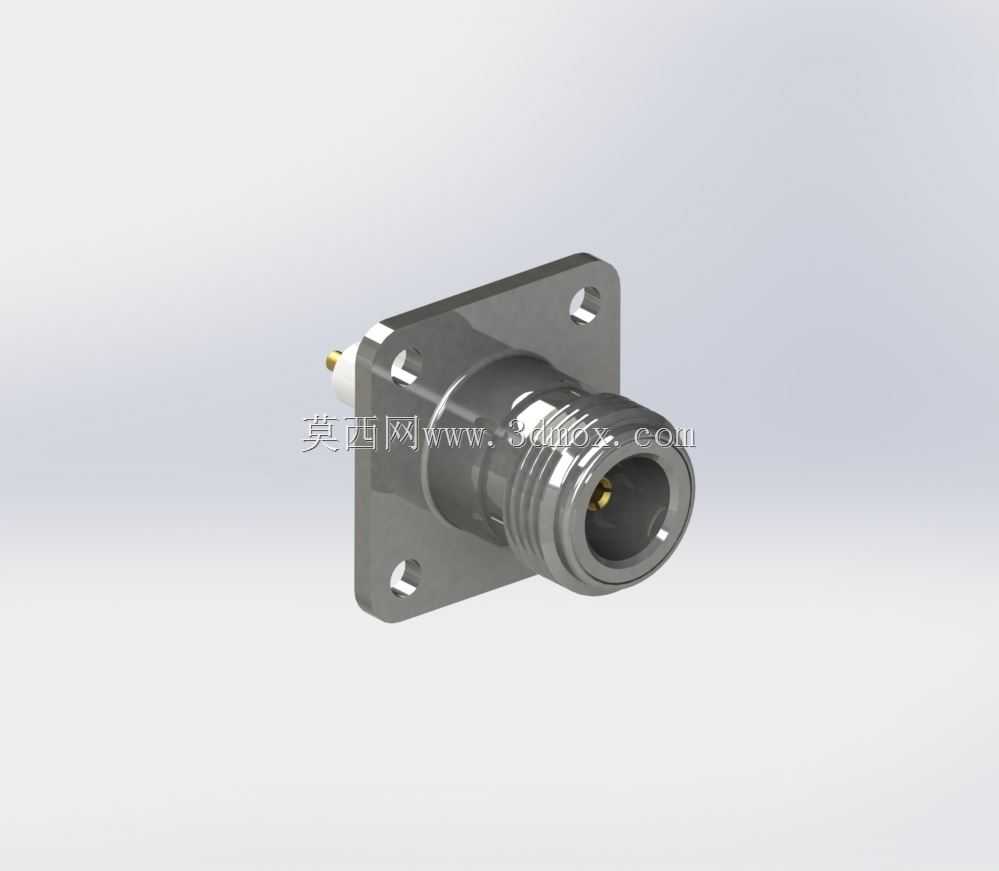

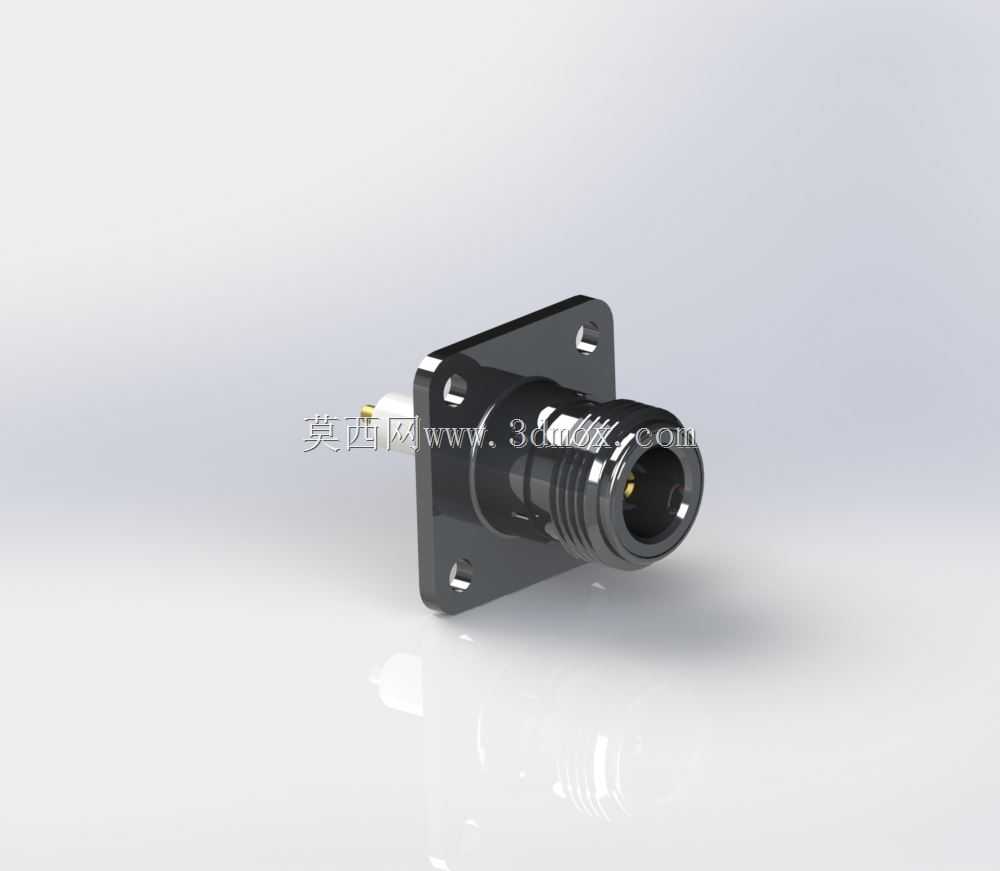

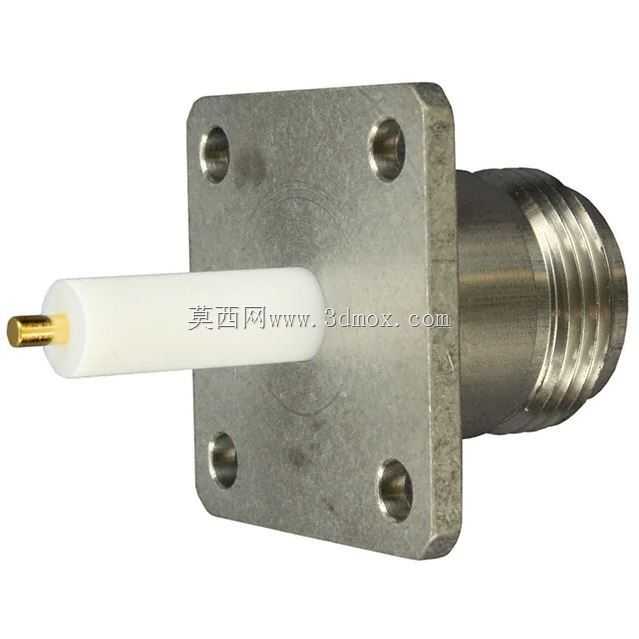

这款N型同轴连接器是射频信号传输链路中的核心连接部件，主要面向微波通信、射频测试、基站信号传输、波导馈线系统以及喇叭天线装配场景设计，能够在高频信号传输场景下实现稳定的低损耗连接，保障射频信号从发射端到接收端的完整传输，避免信号在连接节点出现过度衰减、反射或者杂散干扰问题，是高频无线通信设备搭建、射频测试系统搭建过程中不可或缺的基础连接元件。在实际使用场景中，这类连接器常被安装在通信设备的机壳面板、射频模块的信号端口、天线馈电端位置，用来实现同轴电缆与设备、电缆与天线之间的刚性连接，四孔法兰的安装结构能够让连接器与安装面板之间形成牢固的机械固定，即使在存在轻微振动的户外设备部署场景下，也能保持连接端口的位置稳定，不会因为长期晃动出现连接松动、信号接触不良的问题。从功能特性来看，这款连接器的最高工作频率可达11GHz，能够覆盖从2GHz到11GHz的常用射频通信频段，在11GHz频段下工作时仍能保持良好的阻抗匹配特性，将信号回波损耗控制在合理范围内，中心导体位置设计有扩展绝缘针结构，能够在插合连接时精准对插，避免内导体偏心导致的信号传输异常。设计过程中针对高频信号传输的特性做了专门的结构优化，内部采用加长的特氟龙绝缘介质结构，完整包裹中心导体段，既能够保证内导体与外导体之间的绝缘性能稳定，也能精准控制连接器内部的特性阻抗，使其与标准50欧姆同轴传输线保持阻抗一致，减少信号在连接器内部的反射；中心导体的截断长度经过精准计算，对应工作频段的四分之一波长，能够在全频段工作范围内实现更平滑的信号传输响应，避免出现频段内的谐振尖峰影响信号质量。从安装边界与尺寸参数来看，这款连接器采用方形法兰安装结构，法兰整体为25.4mm正方形，四个安装孔的孔位对应18.2mm的孔距，能够适配标准面板的开孔安装需求，安装时只需将连接器插入面板对应开孔，通过四个螺丝穿过法兰孔锁紧即可完成固定，安装操作便捷，固定强度可靠；连接器的内导体直径为1.7mm，对应的插孔适配尺寸符合N型连接器的通用标准，能够和同规格的N型公头连接器实现顺畅插合，插合后接触电阻低，连接可靠性高，外导体的接触结构采用弹性接触设计，多次插拔后仍能保持稳定的屏蔽性能与接触性能，既可以保证射频信号的屏蔽效果，避免外界电磁干扰进入传输链路，也能防止内部信号向外泄漏影响周边电路的正常工作。
