集成视觉检测功能的工业机械臂工作站

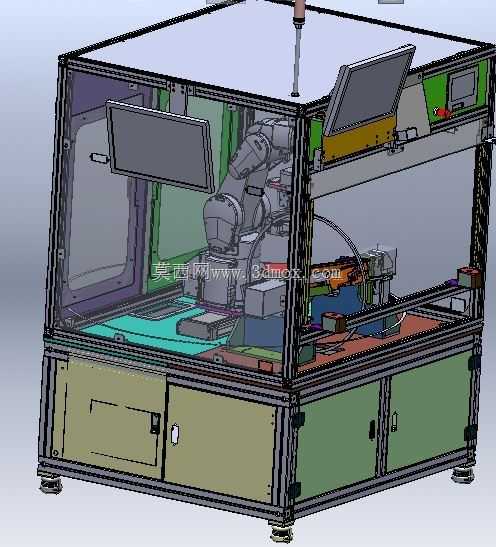

该设备主要面向3C电子、精密五金、汽车零部件等行业的产线在线质检环节，可替代人工完成工件外观缺陷检测、尺寸精度核验、装配到位度检查等重复性高精度检测作业，适配流水线旁固定工位部署，也可对接上下料机构组成全自动化检测单元，解决人工检测效率低、一致性差、漏检率高的痛点，尤其适合小尺寸精密零件的大批量快速检测场景。设备整体采用铝型材框架搭建封闭式防护结构，底部设置可调脚轮与支撑脚杯，既方便设备移位调整，也能在固定部署时调平保证运行稳定性，框架外围搭配透明亚克力防护板，既可以隔绝机械臂运行时的潜在安全风险，也能阻挡车间粉尘落入设备内部影响检测精度，顶部预留三色报警灯安装位，可实时反馈设备运行、故障、待料等工作状态。设备核心执行单元采用六轴工业机械臂，末端可根据检测需求搭载不同规格的工业相机、光源模组与检测探头，能够灵活调整拍摄角度与检测距离，适配不同外形、不同尺寸工件的多面检测需求，机械臂运动半径覆盖内部整个作业台面，无需额外增设移位机构即可完成台面上所有工位的检测动作。框架上部倾斜安装人机交互显示屏，操作人员可直接在屏上设置检测参数、查看检测数据、调取不合格品记录，操作视角符合人体工程学设计，无需弯腰或抬手即可完成操作。下部柜体分为电气安装腔与储物腔，电气腔用于安装伺服驱动器、IO模块、电源等控制元件，独立分隔的布局可避免线路干扰，也方便后期维护检修；储物腔可放置备用检测探头、清洁工具等运维物料。内部作业台面采用防静电耐磨板材铺设，可根据工件类型定制专用定位工装，保证工件放置位置一致性，减少视觉定位的计算偏差。设备设计时充分考虑产线对接需求，侧面预留标准通讯接口与物料进出开口，可直接对接上下游流水线实现工件自动流入、检测、不合格品分拣、合格品流出的全流程无人化运行，视觉系统可将检测数据实时上传至工厂MES系统，实现产品质量数据的全链路追溯，帮助企业搭建数字化质量管理体系。整体结构紧凑，占地面积小，不需要对现有产线做大规模改造即可快速部署上线，检测精度可达微米级，单工件检测节拍最快可控制在数秒内，能够匹配多数高速产线的生产节奏。
