多工位转盘式自动送料分拣设备结构设计

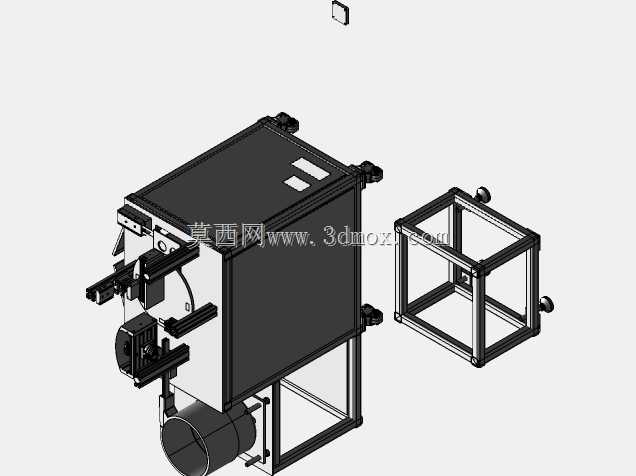

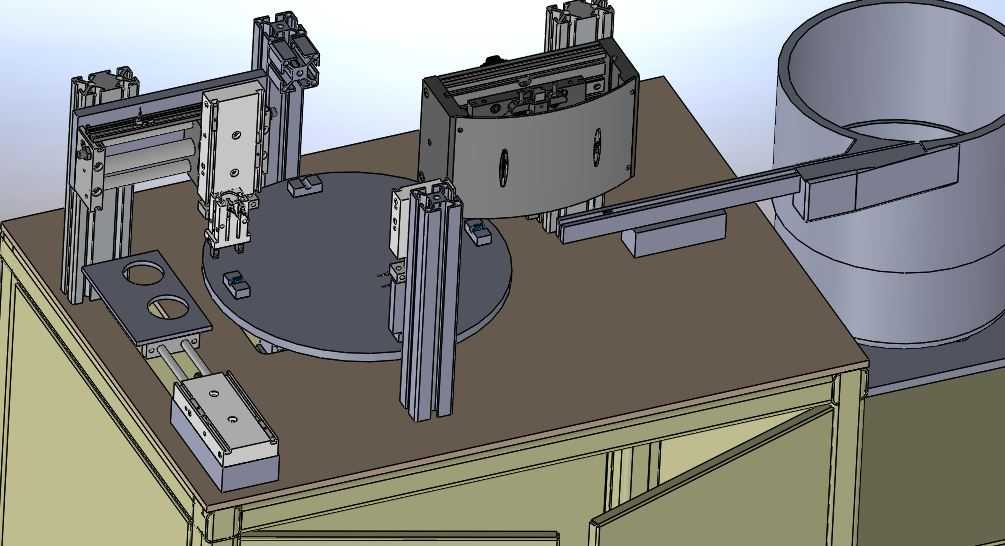

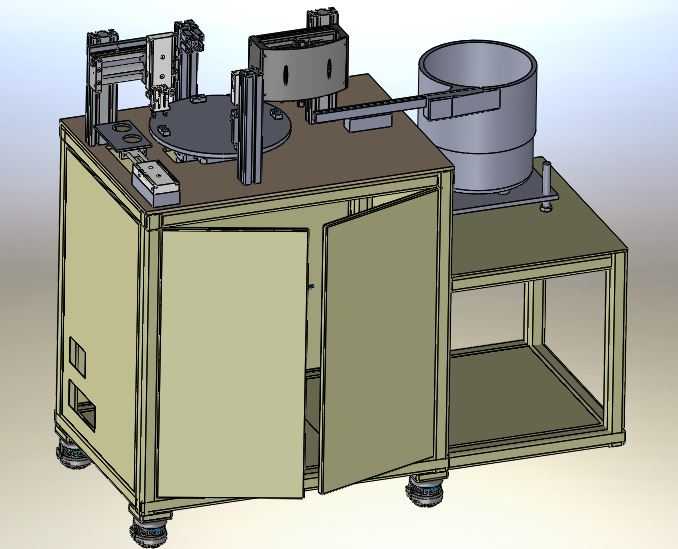

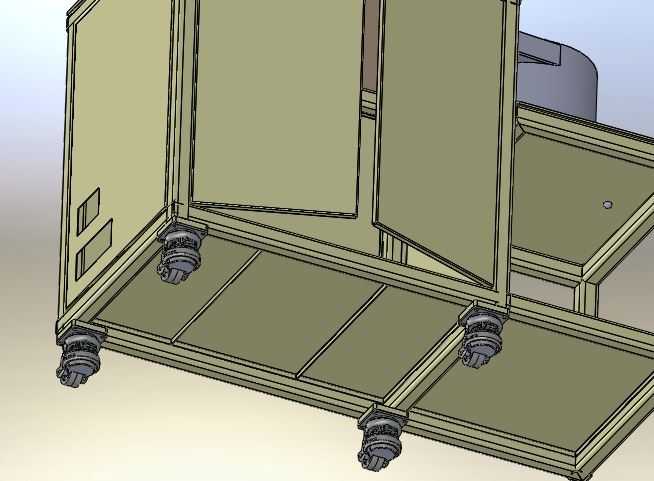

该设备主要面向3C电子小零件、五金冲压件、塑胶注塑小件的批量生产后段工序场景，可衔接冲床、注塑机出料端，完成零散工件的自动上料、姿态校正、工位流转与分选作业，替代传统人工分拣的重复劳作，适配中小件加工车间的连续化生产需求，能在单条产线中完成合格品与不良品的自动分流，也可拓展对接检测工位完成尺寸、外观瑕疵筛查后的物料分类归集。设备整体采用立式柜式机架搭配侧部延伸台的布局，主柜体采用方通焊接框架搭配钣金封板，底部配置可调式脚轮与支撑脚杯，既满足车间内短距离移位的需求，也可在固定安装时调整水平度抵消地面不平整带来的运行震动，柜体内部预留了电气元件安装空间，双开门设计方便后期线路检修与元件更换，侧部延伸台用于承载振动上料组件，与主台面的转盘机构形成流畅的物料输送路径。核心功能单元包含振动盘上料机构、多工位转盘载具、气动执行模组、定位挡停组件几个部分：振动盘通过螺旋送料轨道将杂乱堆放的工件逐一理顺姿态，以固定朝向输送至转盘接料位；转盘采用间歇式转动设计，每一次转动精准切换一个工位，依次完成上料、检测、分选、落料的工序流转，盘面根据工件外形定制载具定位槽，保证工件流转过程中无偏移、无掉落；气动模组搭配直线导轨完成工件的取放与推料动作，定位组件在转盘停转时对盘面进行二次锁止，避免工位偏差导致的取料失误。设计过程中优先考虑了设备的通用性与维护便捷性，转盘载具采用快拆式安装结构，更换不同规格工件时仅需替换对应载具与振动盘出料轨道即可快速换型，无需大幅调整主体结构；所有气动元件与传动部件均布置在台面上方易操作位置，日常点检、润滑、故障排查无需拆解柜体封板；气路与线路采用拖链收纳排布，避免设备运行过程中线缆、气管拉扯磨损。设备安装时需预留主柜体周边至少600mm的操作维护空间，侧部振动盘位置需预留上料操作空间，整体台面高度符合人工站立补料的人机工程学尺寸，无需额外搭建操作平台即可直接接入现有产线使用，运行过程中震动幅度控制在合理范围，无需额外做地基固定即可稳定运行。
