晶圆自动配料转移作业设备

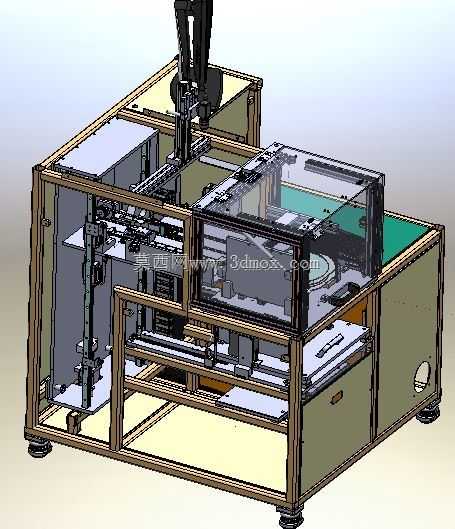

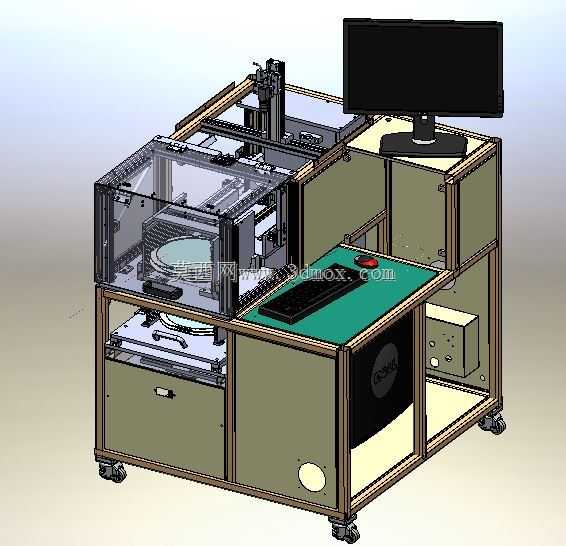

这款晶圆自动配料转移设备，主要应用于半导体制造前道工序的晶圆生产流转场景，适配晶圆在配料、中转、工位转运环节的自动化作业需求，解决人工转运晶圆过程中易产生的磕碰、污染、对位偏差问题，满足洁净车间内晶圆流转的高精度作业要求。设备整体采用铝型材框架搭建，底部配置带刹车的万向脚轮，整体安装边界控制在长1.2米、宽0.8米、高1.5米范围内，可灵活嵌入现有半导体生产线的工位间隙，无需对原有产线布局做大规模改造。设备上层设置透明防护围罩，既可以隔绝外部粉尘对晶圆的污染，也能直观观察内部作业状态，围罩内部集成晶圆承载台、多轴移载模组、定位校准机构，可完成晶圆的自动取放、位置校准、配料工位对接动作；操作台面采用防静电绿色台垫，配套设置操作键盘、控制按钮与状态指示灯，台面上方预留显示器安装位，可实时显示设备运行参数、晶圆位置信息与作业进度。设备下部设置带锁储物柜体与电气安装舱，柜体可存放晶圆承载盒、作业工具与备用配件，电气舱采用独立分隔设计，将控制元件、动力线路与作业区域完全隔离，避免线路干扰晶圆作业精度，同时预留维护开口，方便日常检修与元件更换。设计过程中充分考虑半导体生产的洁净要求，所有与晶圆接触的部件均采用防静电、不产尘的材质，移载模组采用高精度线性导轨，重复定位精度控制在0.02毫米以内，可适配不同尺寸规格的晶圆配料转移需求；设备的走线全部隐藏在铝型材框架内部，台面无裸露线路，既避免积尘也提升了操作安全性，整体结构采用模块化设计，各个功能单元可单独拆卸维护，降低后期运维成本。设备的操作逻辑贴合产线工人的作业习惯，可实现一键启动自动作业，也可切换手动模式完成单步调试，在晶圆配料完成后可自动将晶圆转移至下一工序工位，全程无需人工直接接触晶圆，大幅降低晶圆生产过程中的不良率，提升半导体产线的流转效率。
