高容量自动化测试设备结构设计方案

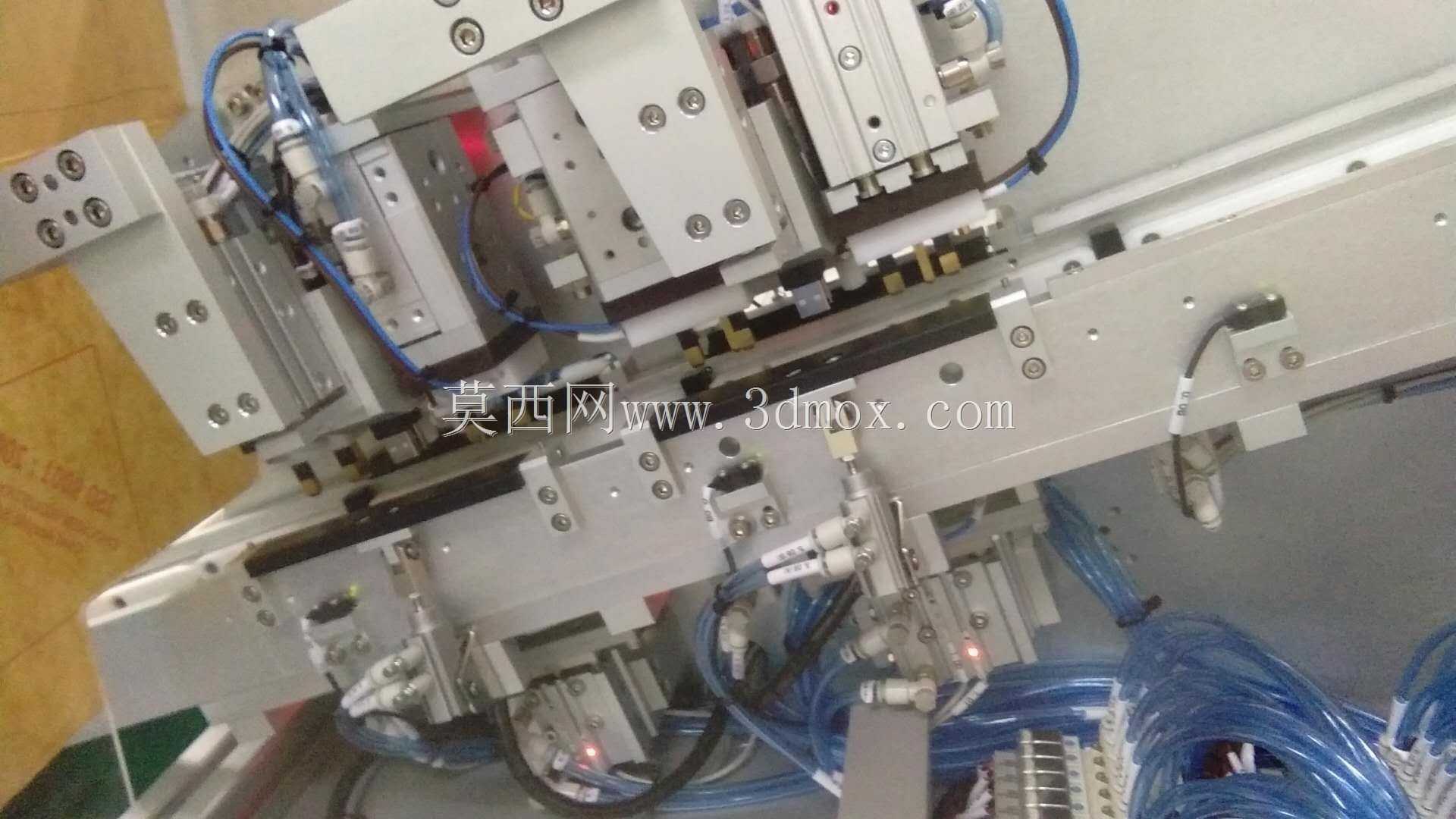

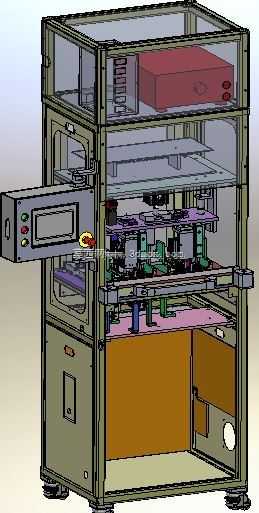

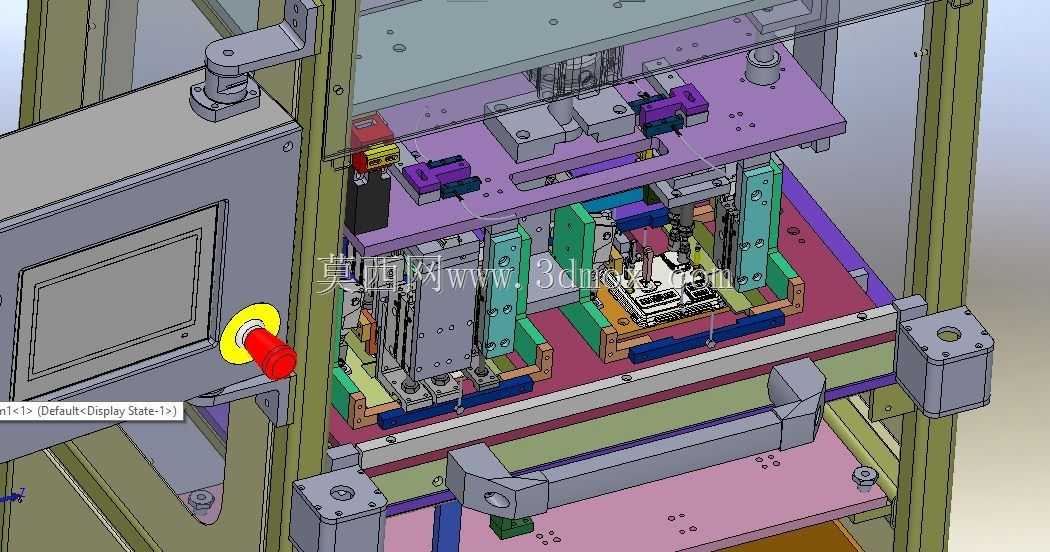

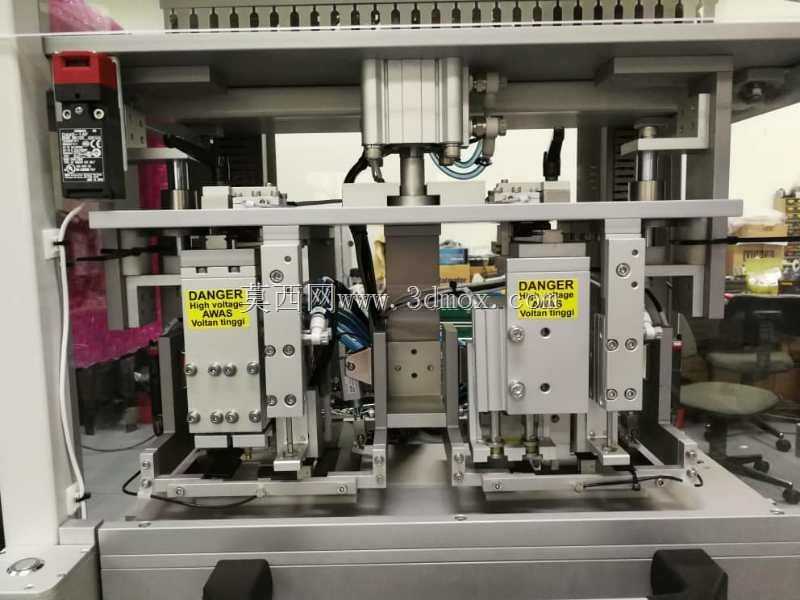

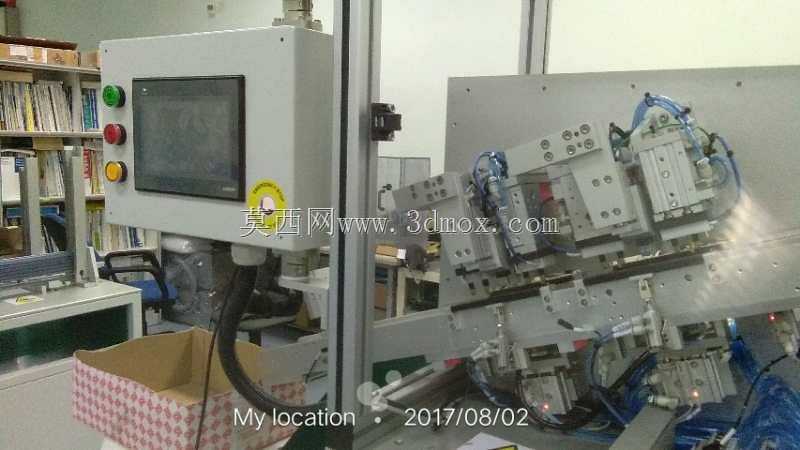

该高容量测试设备主要面向3C电子、小型精密零部件制造领域的量产检测环节，适配生产线末端的批量性能校验场景，可完成工件电性能、装配精度、功能完整性的多工位同步检测，替代传统人工逐件测试的低效模式，适配单班次千件级的检测吞吐需求，能够对接上游组装线的出料输送机构，实现待检工件的自动上料、定位、测试、分拣全流程衔接，大幅降低检测环节的人工投入与人为判定误差。设备整体采用立式柜式机架结构，底部配置可调式支撑脚轮，兼顾设备移位便利性与安装后的水平调节需求，机架主体采用工业铝型材搭配钣金封板搭建，下半部分为封闭的电气安装舱，预留散热通风口与检修门，用于布置电源模块、信号采集单元、主控PLC等核心电控组件，上半部分为透明亚克力防护的测试作业舱，既可以隔绝测试过程中的外界干扰，也能让运维人员直观观察内部工位的运行状态，及时排查卡料、测试异常等问题。设备正面伸出的操作悬臂搭载触控显示屏与状态指示灯，操作人员无需探身即可完成参数设置、状态查看与急停操作，符合人机工程学的操作高度设计。内部测试工位采用分层布局设计，上层布置测试探针模组与驱动气缸，可根据不同待测工件的测试点位置快速更换治具，中层设置可滑动的工件载台，搭配高精度定位销与气动夹紧结构，保证工件放置位置的重复定位精度控制在0.02mm以内，确保测试探针与工件触点的精准对接，避免接触不良导致的测试误判。设备的气路与线路全部采用内置式布线设计，沿机架型材的内置槽路排布，避免管线外露带来的积尘、剐蹭风险，同时预留多组扩展接口，可根据后续产能升级需求加装额外的测试工位或者扫码、激光打标等附加功能模块。设备的安装边界预留了两侧各500mm的检修空间，后部预留300mm的通风与布线空间，适配常规工业车间的生产线布局要求，无需对现有场地做大规模改造即可完成部署上线。
