眼顶外观缺陷自动化检测设备结构设计

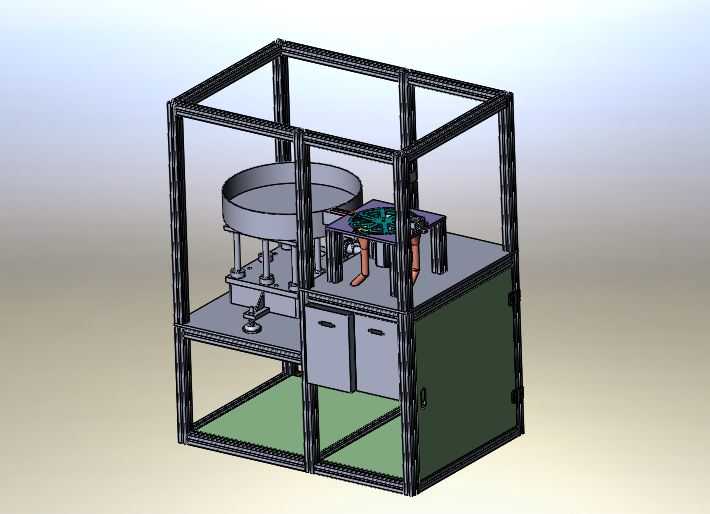

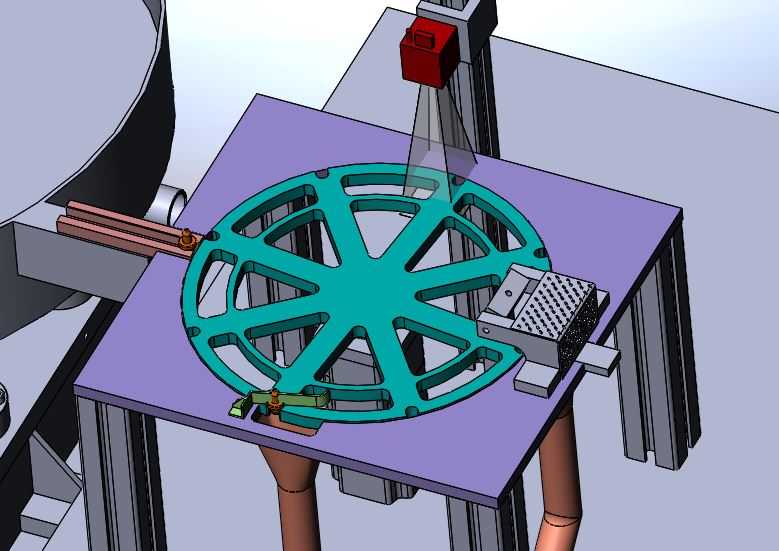

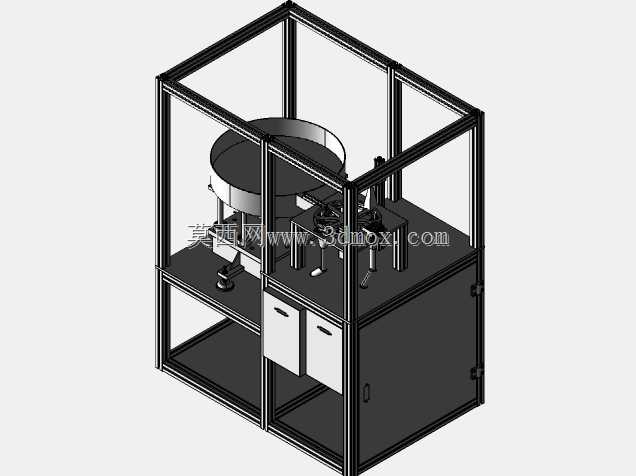

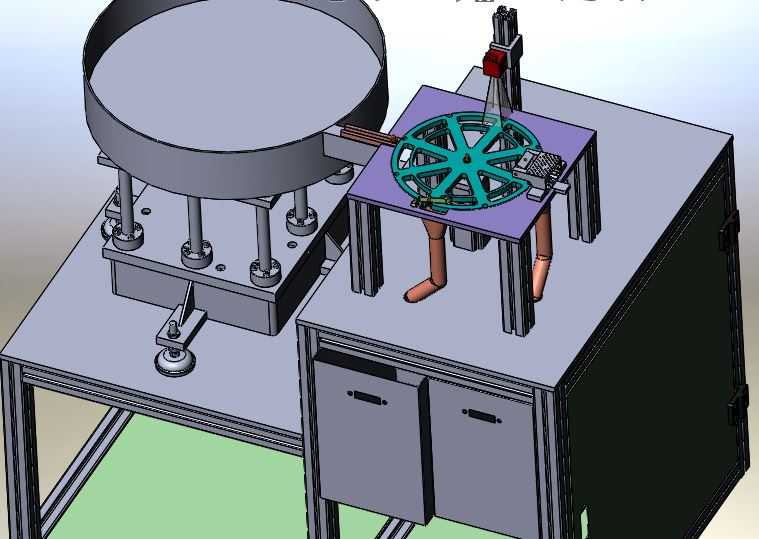

该设备主要应用于精密小零件生产末端的质量检测环节，针对眼顶类小型零部件的外观瑕疵、尺寸偏差、装配错位等问题实现全自动在线筛查，替代传统人工目视检测的作业模式，可直接对接前端零件加工生产线，适配批量连续生产的节拍要求，大幅降低检测环节的人工成本，同时避免人工检测带来的疲劳误差、标准不统一等问题，稳定把控出厂零件的质量一致性。设备整体采用立式机架加转盘式多工位布局，底部为方钢焊接成型的一体式机架，机架下部设置双开门电气柜，用于容纳工控主机、电源模块、气动控制元件等核心部件，机架底部配置可调式支撑脚杯，可在安装时调节设备水平度，抵消地面不平整带来的安装误差，设备整体占地边界控制在长1200mm、宽800mm、高1500mm范围内，可适配多数生产车间的线边安装空间，不需要额外开挖地基或做特殊安装加固。设备左侧配置振动盘式自动上料机构，通过振动排序将杂乱堆放的待检测零件有序输送至进料轨道，轨道末端对接转盘工位，多工位转盘采用伺服电机驱动，可实现精准的间歇式转动，每个工位对应不同的作业流程，依次完成零件上料定位、视觉检测、不良品分拣、合格品下料的全流程动作，转盘表面设置与零件外形匹配的定位治具，保证零件在转动过程中位置偏移量控制在视觉检测允许的公差范围内。检测工位配置工业视觉检测组件，包含高分辨率工业相机、环形补光光源、镜头调节支架，可根据不同检测项的要求调节相机高度、光源角度与亮度，清晰采集零件表面的图像信息，通过预设的视觉算法完成缺陷判定，检测完成后根据判定结果，由气动分拣机构将不良品吹入对应的废料收集盒，合格品则顺着出料轨道流入下一工序。整体设计充分考虑了设备的维护便捷性，所有检测组件、气动元件均采用外露式安装，不需要拆解机架主体即可完成元件更换与参数调试，气路与线路沿机架型材内部走线，外观整洁同时避免管线外露带来的生产安全隐患，设备运行节拍可根据前端生产线的产出速度灵活调节，适配不同生产规模下的检测需求。
