机架物料Mag间自动传输作业设备

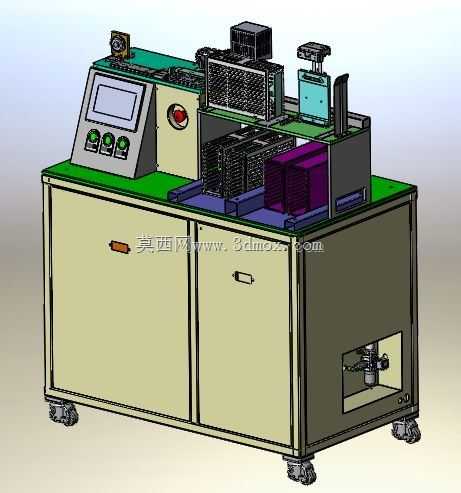

该设备主要应用于3C电子、半导体封装测试等生产场景中，针对搭载元器件的Mag料架在不同加工工位、检测工位与缓存工位之间的自动化转运需求设计，替代传统人工取放料架的作业模式，适配产线连续化、节拍化生产要求，可直接嵌入现有流水线布局，完成料架从待加工区到作业位的精准输送，以及加工完成后料架向下一工序的自动流转，有效降低人工搬运带来的料件磕碰、对位偏差问题，提升产线传输环节的稳定性与作业效率。设备整体采用立式柜式集成结构，底部配置带锁止功能的万向脚轮，既可以满足产线布局调整时的移位需求，也能在固定作业时保证设备整体稳定性，柜体下部预留电气元件安装腔体，可容纳驱动控制模块、气动回路组件与接线端子排，上部为作业执行平台，台面采用耐磨防滑的绿色防静电板材铺设，避免料架传输过程中产生静电损伤内部元器件。操作区域集成在设备左侧的斜面操控台，配置触控显示屏与实体操作按钮，可直接设置传输节拍、对位参数，同时设置急停按钮应对突发作业异常。设备的传输执行机构采用模块化设计思路，针对Mag料架的外形尺寸设置适配的定位卡槽与输送导轨，传输过程中通过侧边限位结构保证料架行进方向无偏移，到位后通过定位组件实现料架的精准锁止，方便后续工位对料架内物料进行加工作业；设备上部集成料架缓存位，可临时存放待传输的空料架与满载料架，减少上下游工位的待料等待时间，同时配置检测组件实时确认料架在位状态与传输位置，避免空送、卡料等故障发生。设计过程中充分考虑设备的安装边界，整体宽度控制在常规产线工位的适配范围内，高度匹配人工操作与上下游设备的对接高度，无需对现有产线进行大规模改造即可完成对接安装，设备侧部预留维护开口，可快速对内部传动组件、驱动元件进行检修保养，降低日常运维的难度与耗时，传输机构的传动部件采用低磨损设计，长时间连续运行下仍能保持稳定的传输精度，适配多班次连续生产的作业强度。
