工业产线Mag载具帧式传送作业设备

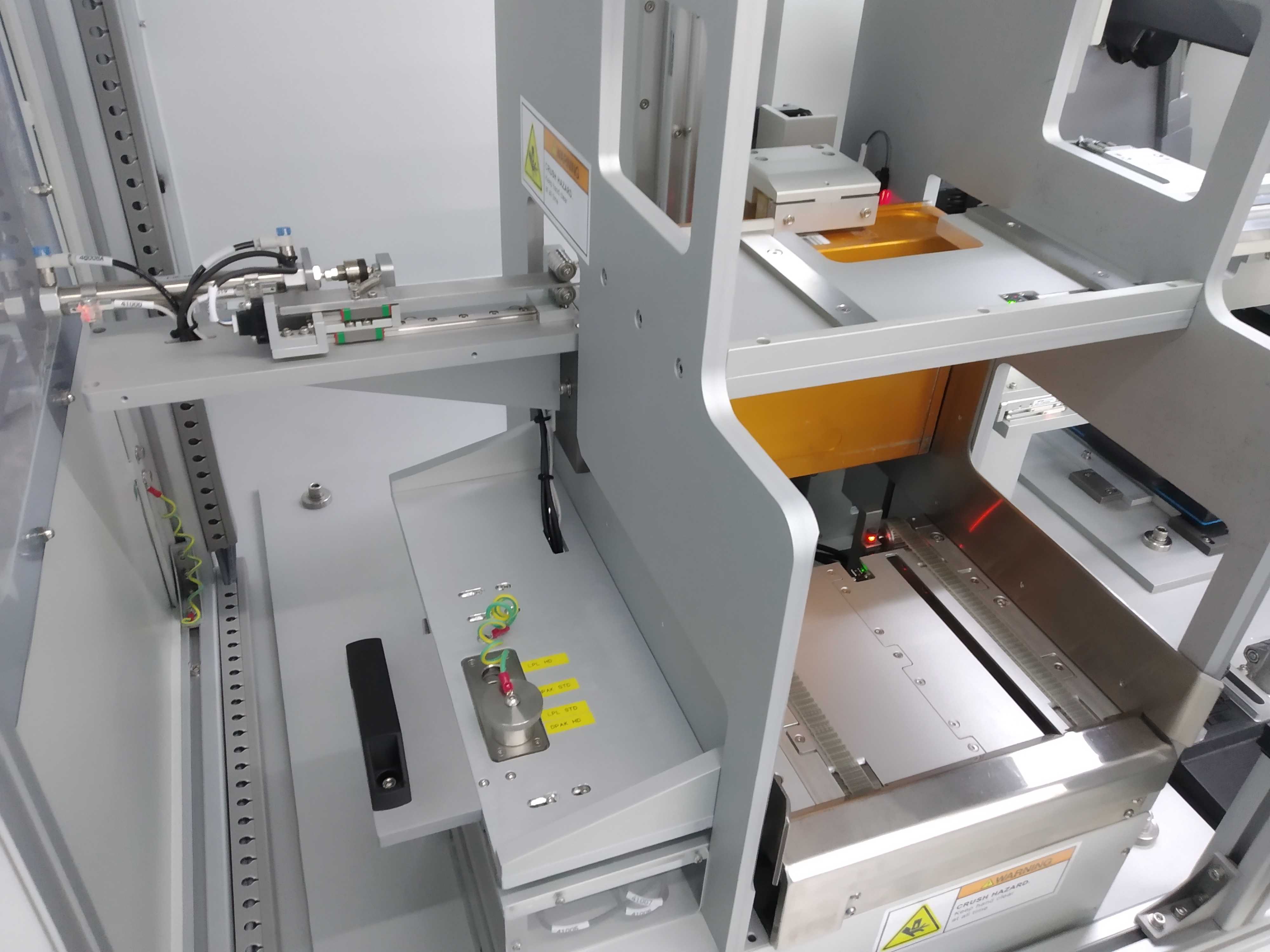

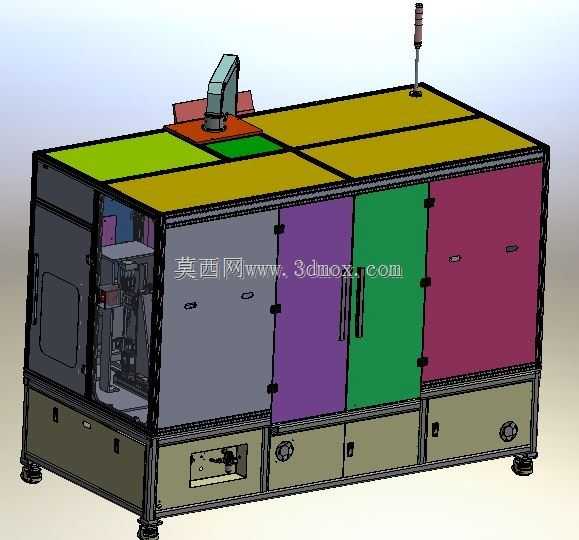

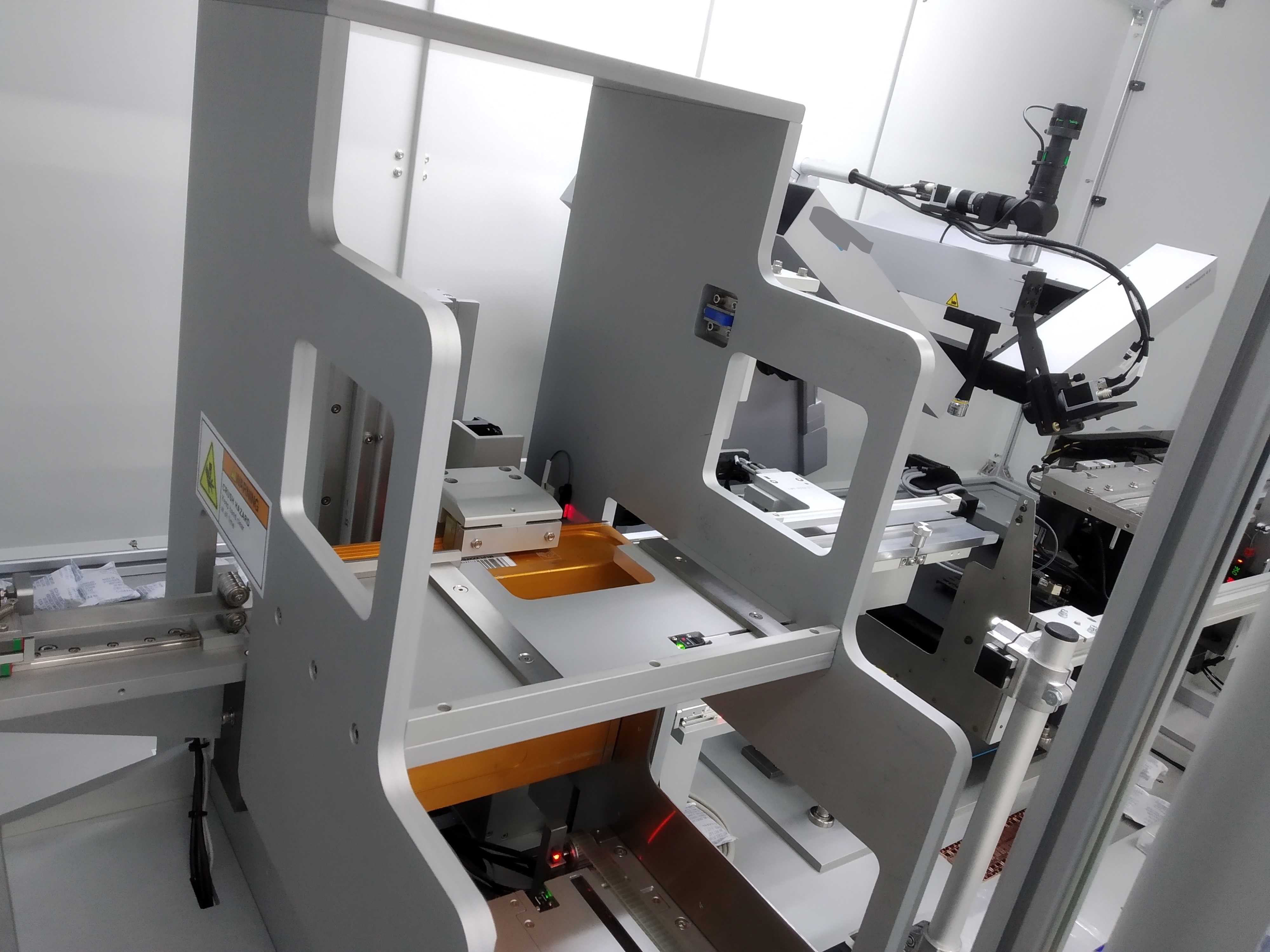

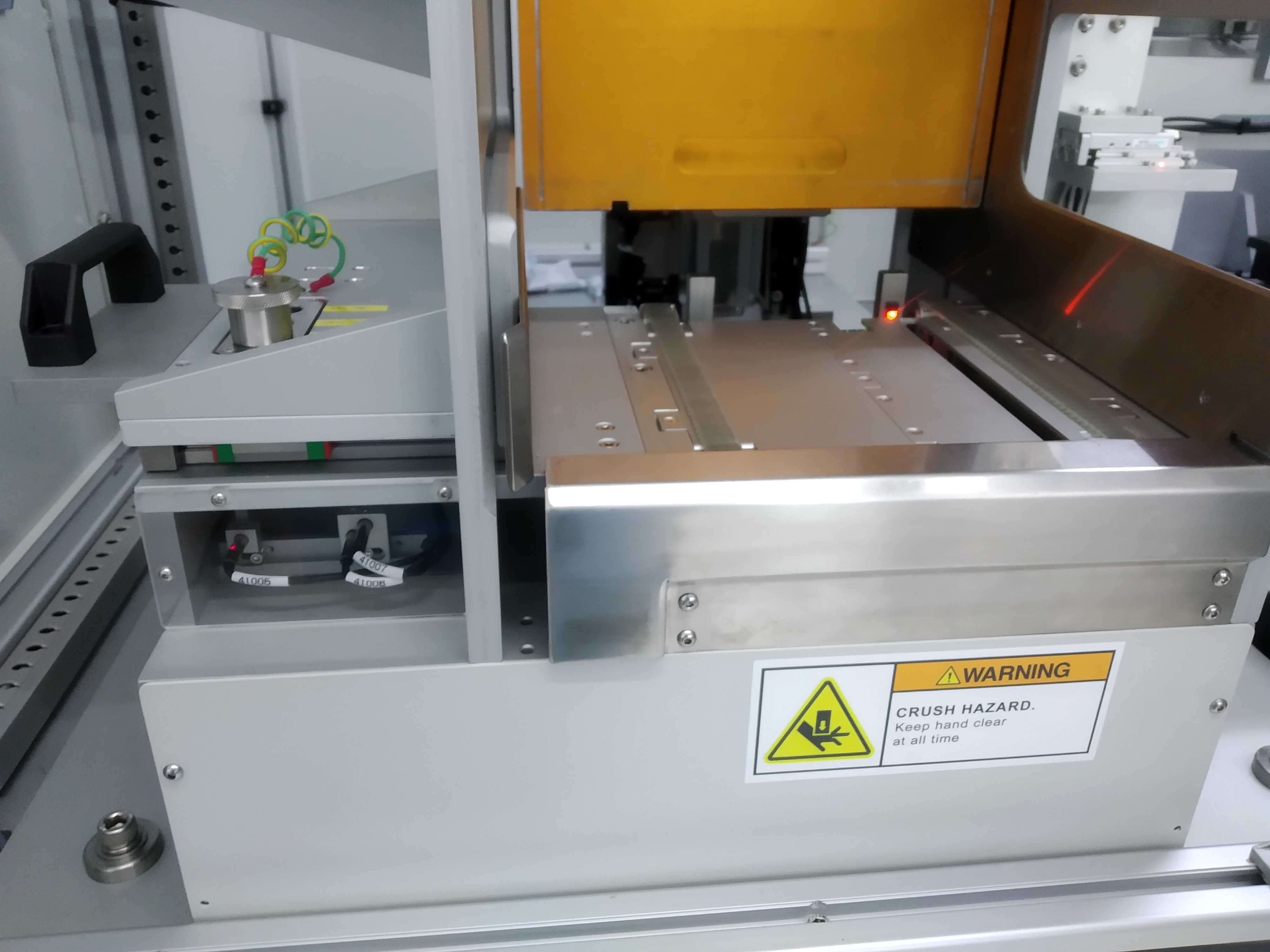

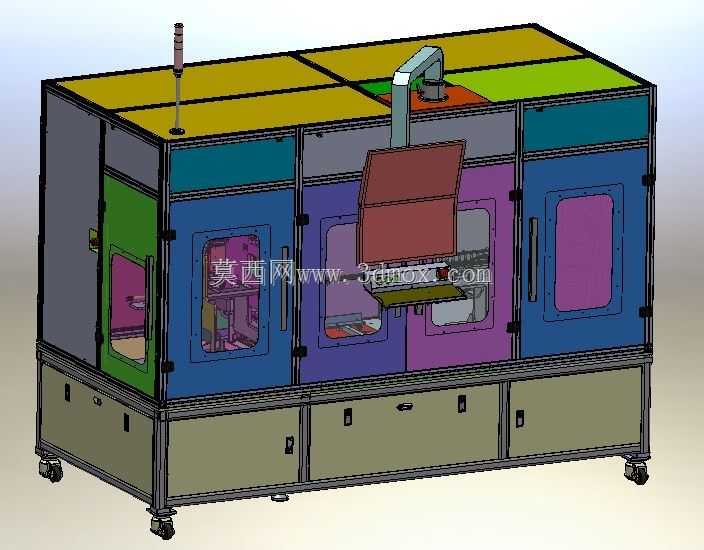

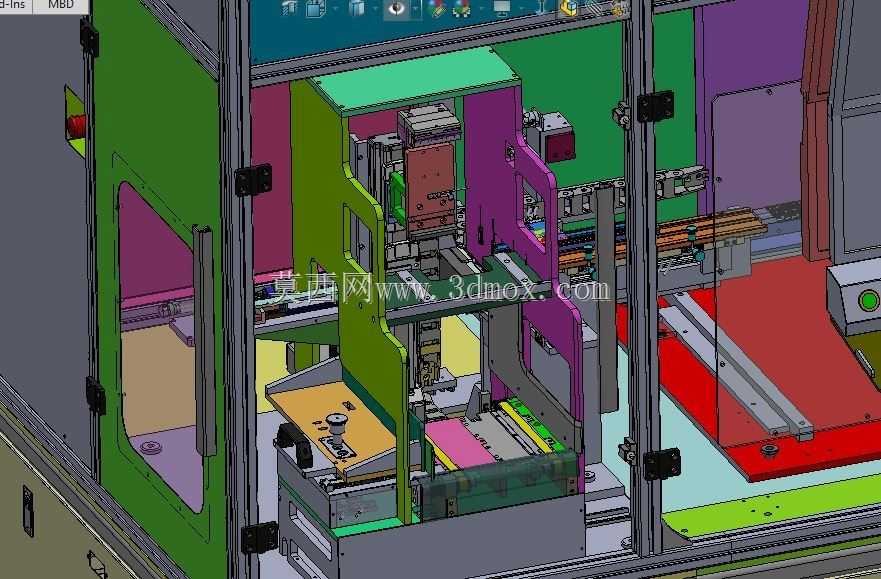

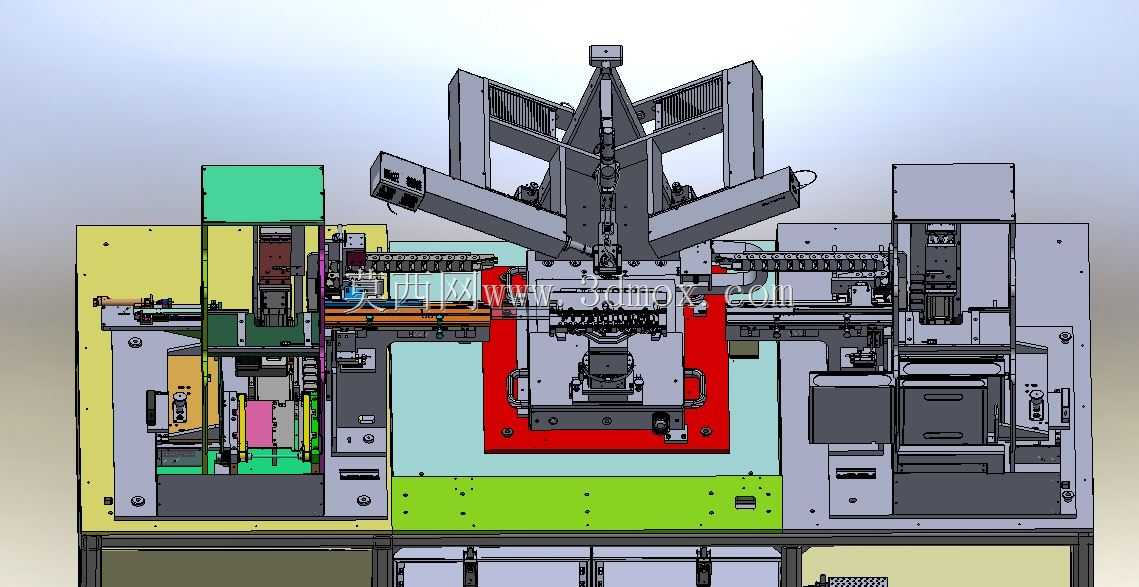

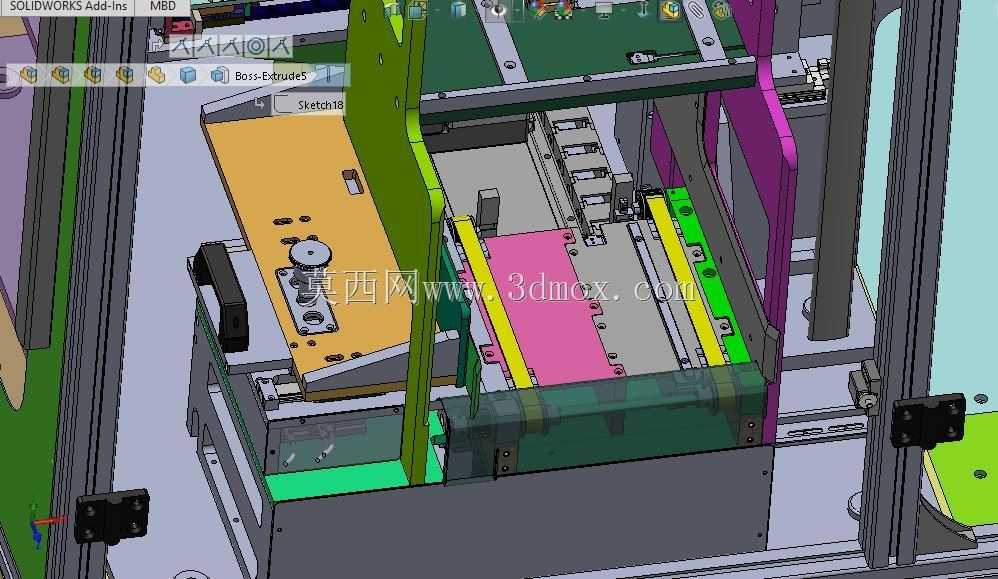

该设备主要应用于精密电子制造、半导体封装、新能源电芯组装等具备标准化Mag载具流转需求的连续生产场景，核心用途是完成生产工序间Mag载具的定点接收、平稳帧式传送、精准对位送出，替代传统人工转运载具的作业模式，消除人工搬运带来的载具磕碰、物料偏移、对位偏差等问题，适配多工序串联的自动化产线布局，可衔接上下料工位、检测工位、加工工位等不同功能的生产节点，实现载具在工序间的无间断流转，大幅提升产线连续作业的稳定性与流转效率。设备整体采用框架式一体式结构设计，底部配置带锁止功能的万向脚轮与可调支撑脚，既满足产线布局调整时的便捷移位需求，也能在设备就位后通过支撑脚调平锁止，抵消地面不平整带来的运行震动，保障传送过程的平稳性。设备主体框架采用工业铝型材拼接搭建，兼顾结构强度与轻量化需求，外围设置多色拼接的防护门板，门板上预留透明观察窗，既可以通过封闭防护隔绝设备运行时的人员误触风险，也能让运维人员无需打开门板即可直观观察内部传送机构的运行状态，及时排查卡滞、偏移等异常情况。设备顶部预留状态警示灯安装位与管线走线槽，可适配不同产线的状态提示需求与气电管线排布要求，中部设置向外翻开的操作维护窗口，日常调试、故障排查、易损件更换时可直接打开窗口操作，无需拆除整体防护结构，降低运维难度。下部设置多组独立抽屉式储物仓，可存放备用载具、调试工具、易损配件等物料，充分利用设备下部空间，减少产线周边额外储物设施的占用。设计过程中，核心围绕帧传送的定位精度与运行平稳性展开，内部传送机构采用分段式同步带传动结构，每段传送单元配置独立的定位阻挡机构，可根据前后工位的作业节拍，精准控制载具的停留位置与传送时机，避免载具在传送过程中出现碰撞、堆叠问题；载具导入导出位置设置导向倒角结构，可抵消载具初始放置时的小幅位置偏差，保障载具顺畅进入传送轨道，不会出现卡滞问题。设备的安装边界充分考虑常规工业产线的通道与工位间距要求，整体宽度适配标准产线的工位对接尺寸，侧面预留的对接接口可直接与上下游设备的传送轨道衔接，无需额外定制转接结构，设备运行时的震动幅度控制在微米级，不会对载具上承载的精密元器件造成额外震动损伤，可适配对传送稳定性要求极高的精密生产场景。
