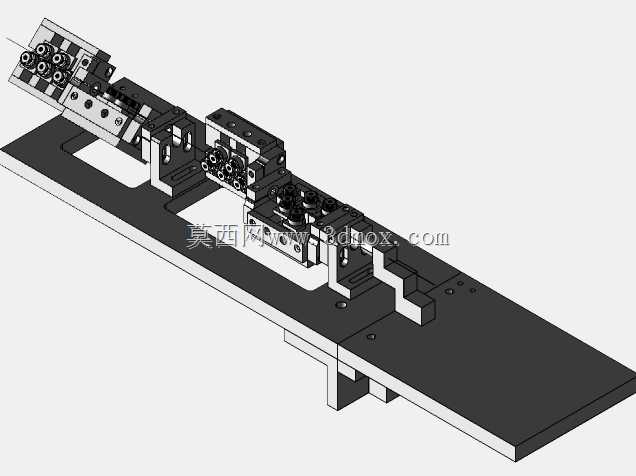

多轮辊式线材矫直输送工装结构

该结构主要应用于金属线材加工、五金制品冲压、线束成型、焊丝生产、细金属丝拉拔等连续生产场景，作为线材进入下一加工工位前的前置处理单元，承担消除线材内应力、修正弯曲形变、保证送料直线度的核心作用，可适配不同线径的圆截面金属线材，解决成卷线材开卷后自带的弯曲、翘曲、应力不均问题，避免后续裁切、冲压、打端、折弯工序出现尺寸偏差、送料卡滞、成型件精度不达标的问题。整体采用长条形安装底板作为承载基座，底板预留标准安装孔位，可直接固定在生产线的型材机架或设备台面上，安装边界适配常规自动化产线的工位间距，无需额外改造安装面即可完成对接。结构沿线材送进方向依次排布多组矫直辊组，靠近入料端的辊组采用交错排布的大直径辊轮，先对大曲率的开卷弯曲进行粗矫，逐步释放线材卷绕产生的内应力，后续辊组采用更小间距的排布方式，对线材进行精矫，多组辊轮的交错压合可从多个方向对线材的弯曲形变进行反复修正，最终输出直线度满足加工要求的平直线材。每组辊轮都配套独立的安装座与调节结构，可根据待加工线材的线径、材质硬度调整辊轮的压合间隙，适配不同规格的加工需求，辊轮采用耐磨材质制作，长期与金属线材摩擦也能保持工作面精度，减少维护更换频率。入料端设置导向定位结构，可引导线材准确进入第一组矫直辊间隙，避免送料偏移导致的卡料、辊轮偏磨问题，出料端配套限位导向块，保证矫直后的线材沿设定方向稳定送出，可直接对接后续的送料滚轮、裁切机构、成型工位。整体结构采用模块化设计，各辊组单元可独立拆装，针对不同加工需求可灵活增减矫直辊组数量，安装调试时可通过逐组调整压合量，匹配不同硬度、不同初始弯曲度的线材，兼顾粗线径硬线材的大矫直力需求与细线径软线材的防压伤需求，结构紧凑无冗余部件，运行过程无额外动力损耗，依靠线材自身的送进动力即可完成矫直作业，适配连续化高速生产的节拍要求。
