框架料带自动裁切送料一体化设备

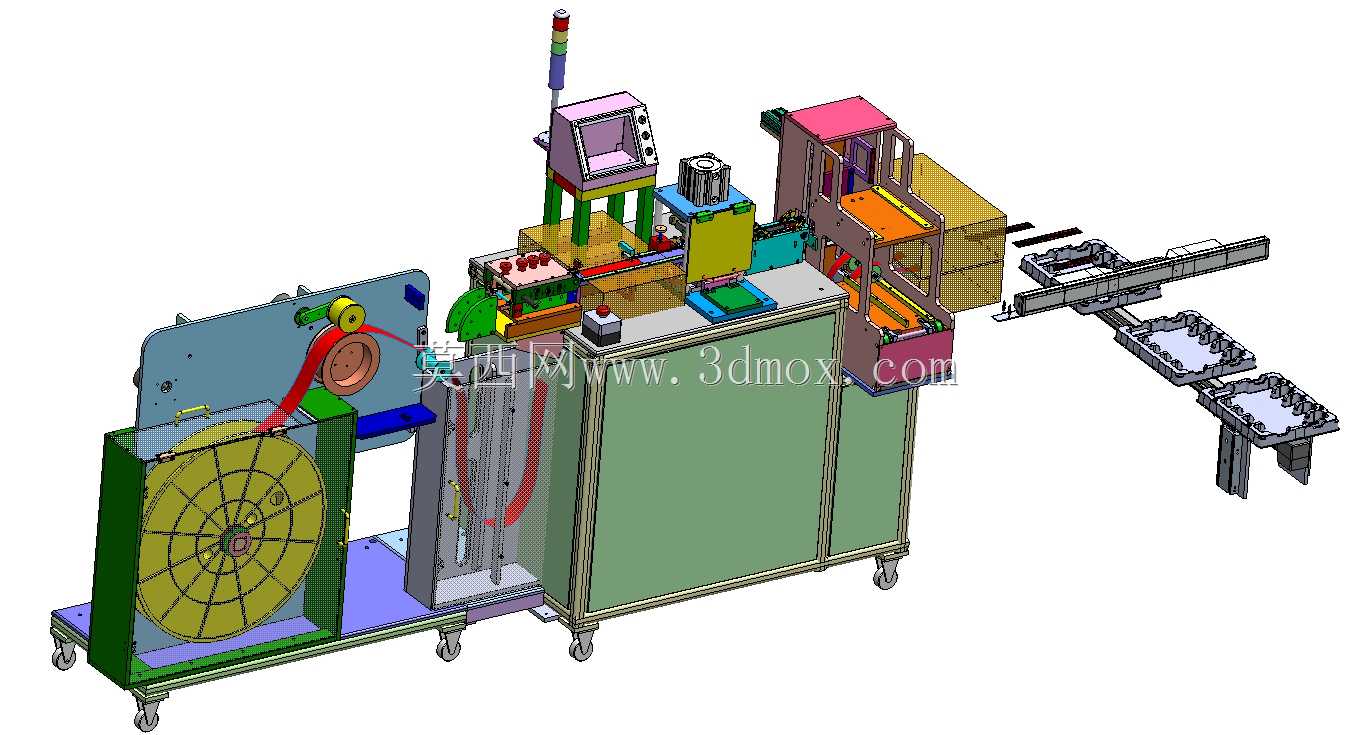

该设备主要应用于电子元器件框架类零件的连续加工产线，适配冲压后带料包装的金属框架工件的定长裁切、工位转运工序，常见于半导体引线框架、小型五金结构框架的批量生产场景，可对接前端冲压成型设备与后端检测、包装工位，替代传统人工裁切+手动摆料的作业模式，大幅降低薄壁框架工件的形变、刮伤不良率。设备整体采用落地式柜式机架结构，底部配置万向带刹脚轮，可灵活调整产线对接位置，机架主体采用铝型材拼接框架搭配钣金封板，兼顾结构刚性与设备轻量化需求，整体占地边界控制在长1800mm、宽1200mm、高1600mm范围内，无需额外预埋安装基础，接通电源与气源即可快速部署投产。设备左侧设置大直径料带放卷机构，搭载张力控制组件，可适配卷径最大600mm的成卷料带，放卷过程中通过导向辊组维持料带张紧度恒定，避免料带拉扯变形；中部为核心裁切工位，配置定位夹持模组与裁切执行组件，可根据框架的裁切尺寸快速调整定位挡块位置，裁切动作采用气动驱动配合硬质合金切刀，切口平整无毛刺，裁切精度可控制在±0.1mm以内；裁切完成后的工件通过横向移载模组输送至右侧出料接驳台，移载过程中配置真空吸附夹具，适配薄壁类框架工件的平稳转运，避免夹持力过大造成工件形变。设备顶部设置三色状态警示灯与触控操作面板，可实时显示设备运行参数、故障报警信息，操作面板旁设置急停按钮与手动操作按键，方便调试阶段的单步动作测试；设备内部预留充足的走线与气路排布空间，各功能模组采用模块化设计，日常维护更换切刀、调整导向轮位置时无需拆解整体机架，可大幅缩短设备换型调试时间。设备的气动回路配置节流阀与调压组件，可根据不同厚度的工件调整夹持与裁切的作用力，适配0.1mm-1mm厚度范围内的金属框架料带加工需求，整机运行节拍可达每小时1200件，可满足中小批量框架类零件的连续加工需求，出料端的接驳台可直接对接皮带线或料盘收料机构，实现全流程无人化作业。
