带开关一体式220V电源输入插座结构

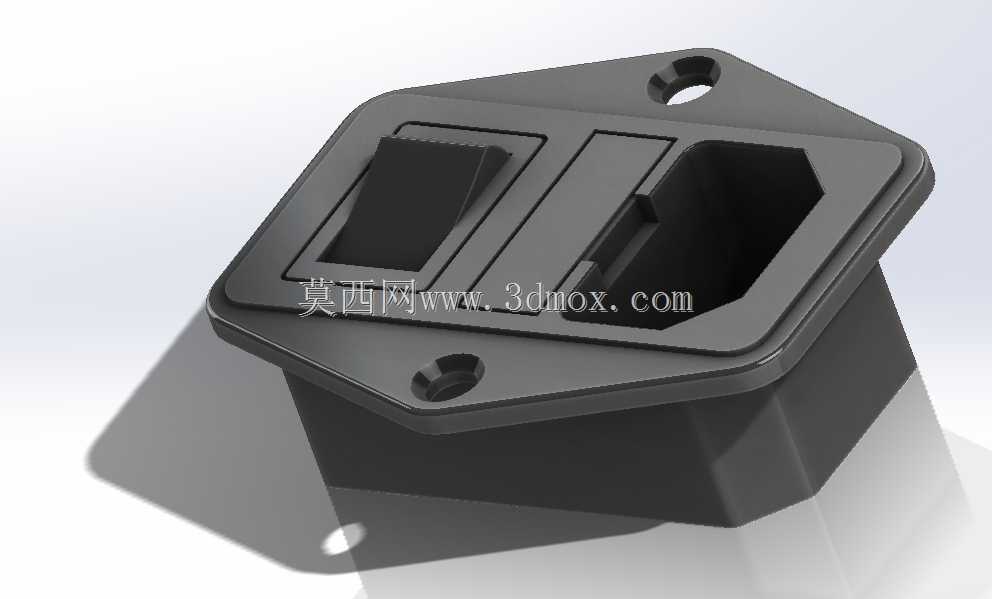

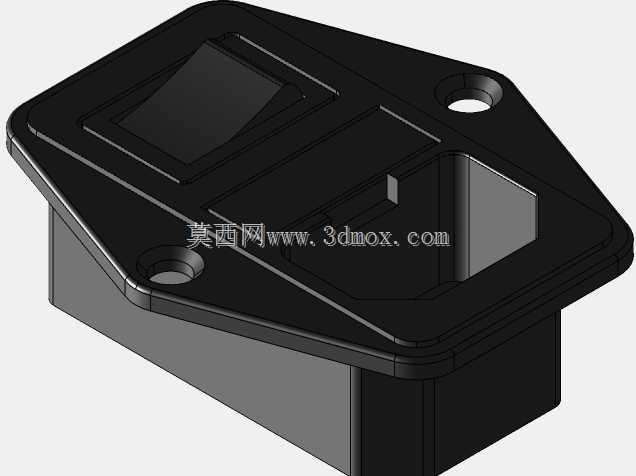

这款带开关一体式220V电源输入插座，是面向各类中小型电气设备、桌面型工业终端、小型机电产品开发的集成式供电接入部件，核心应用场景覆盖桌面式检测仪器、小型工控终端、商用电器设备、DIY机电改装项目的电源输入环节，替代传统分离式开关与插座的组合安装方案，有效缩减设备面板的开孔数量与装配工序。从实际用途来看，该部件同时承担设备总电源通断控制与市电输入接驳的双重功能，无需额外在设备面板上单独布置电源开关与输入插座，用户操作时可直接通过集成的翘板开关完成设备上电、断电操作，无需频繁插拔电源线插头，既降低了插头反复插拔带来的接触件磨损风险，也能在设备检修、临时停机时快速切断本地供电，提升设备使用的安全性与操作便捷性。在功能特性设计上，产品将翘板电源开关与品字式电源输入接口整合在同一安装基座内，内部通过预埋的导电铜件实现开关与插座插套的电气连接，省去了外部接线环节，避免了分离式部件安装时内部接线错接、虚接带来的短路隐患；插座部分采用标准品字接口结构，可适配通用的三芯品字电源线，兼容市面绝大多数常规220V市电供电设备的接线需求；开关部分采用自复位翘板结构，操作行程清晰，通断档位手感明确，可承受常规民用供电回路的额定载流，满足多数小型设备的供电通断需求。设计思路上，整体采用嵌入式面板安装结构，安装法兰面设计为带圆角的菱形轮廓，两个对角位置预留沉头安装孔，安装时可直接从设备面板外侧将插座主体嵌入预开好的安装孔内，通过两颗螺丝从正面锁紧固定，无需在设备内部预留额外的螺丝锁紧操作空间，大幅降低设备壳体的内部结构设计难度；插座主体向后延伸的接线部分采用规整的方体轮廓，可适配不同厚度的设备面板安装场景，安装后法兰面与设备面板贴合紧密，可阻挡日常使用中的灰尘、溅液从安装缝隙进入设备内部。外形尺寸与安装边界方面，外露的法兰面轮廓紧凑，不会过多占用设备面板的布局空间，向后延伸的主体部分体积小巧，对设备内部的安装深度要求较低，即使是内部空间局促的小型薄型设备也能顺利安装；两个安装孔的孔位间距符合行业通用的同类型集成插座安装规范，可直接替换同规格的传统集成电源插座，无需对原有设备的面板开孔、安装孔位做二次修改，具备良好的替换适配性。
