紧凑型电磁驱动Tork工业控制阀结构

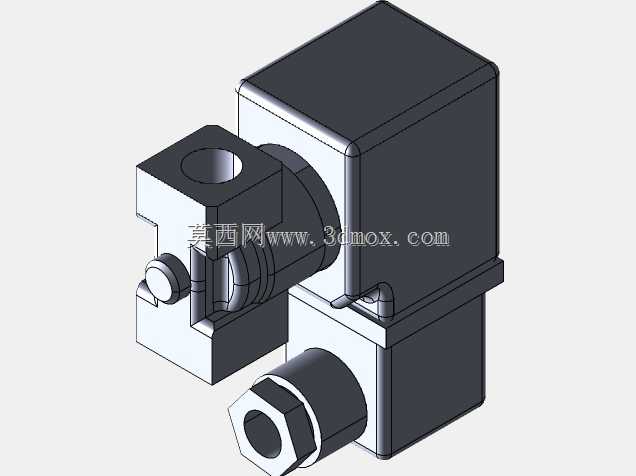

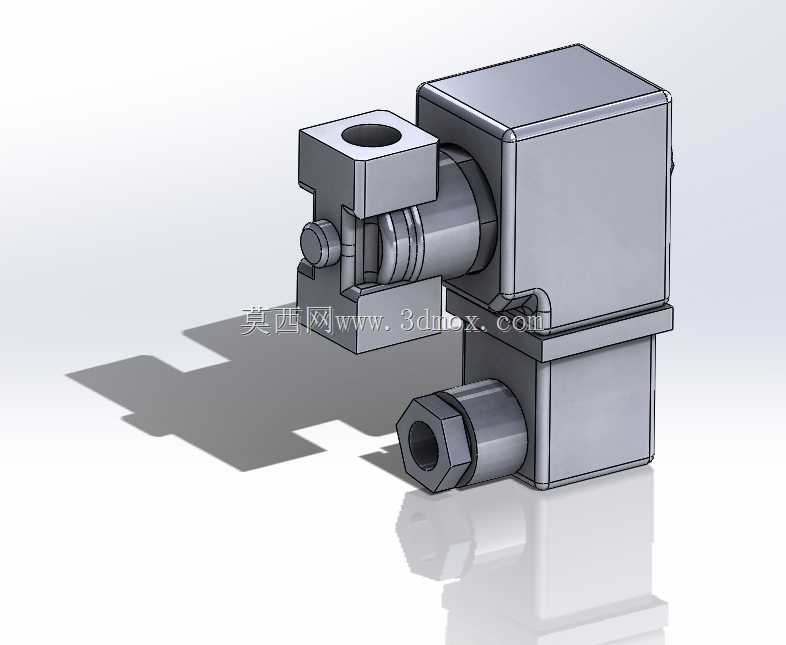

这款Tork阀属于直动式电磁驱动控制阀，主要应用在小型气动控制回路、低压流体输送管路、实验室气路管控、小型自动化设备的气路通断场景中，可适配洁净压缩空气、低压惰性气体、低粘度中性流体的通断控制需求，在轻工自动化生产线、小型医疗设备气路、食品包装设备的辅助气路中都能适配使用，能够在系统收到电控信号后快速完成管路的通断切换，响应速度快，动作行程短，适合高频次的通断操作工况。产品整体采用方块式集成化结构设计，将电磁驱动模块、阀芯密封腔、管路连接端整合为紧凑的一体式结构，没有冗余的外凸结构，能够在狭小的安装空间内完成部署。上部的方形腔体为电磁驱动单元，内置电磁线圈与动铁芯结构，通电后产生的电磁力直接驱动阀芯完成位移，无需额外的传动放大结构，减少了传动环节的能量损耗与故障点；下部与侧部的外螺纹六角接头为管路连接端，采用标准外螺纹接口设计，可直接适配同规格的气动快插接头、硬管连接螺母，安装时无需额外定制转接件，通过普通扳手即可完成锁紧固定，安装操作便捷。在设计思路上，这款阀优先考虑了狭小空间的安装适配性，将整体轮廓控制为规整的近似方块形态，所有外接接口都布置在阀体的两个相邻立面，安装时可以紧贴设备壁板或者阀组安装板固定，不会因为不规则外凸结构占用额外的安装空间；阀芯部分采用直动式密封结构，在低压工况下也能可靠完成密封截断，不会出现因为入口压力不足导致的密封失效问题，密封件采用耐常规腐蚀的弹性材质，可适配多数工业场景下的流体介质，不会出现过早的密封老化渗漏问题。从安装边界来看，这款阀的主体方形模块棱边都做了小倒角处理，安装时不需要预留过大的操作避让空间，两个管路接口的中心距经过精准匹配，在集成阀组安装时可以并排紧密布置，最大化利用安装板的可用面积；接线端采用下部出线的设计，线缆可以顺着安装壁板走线，不会与周边其他阀件、管路产生干涉，整体结构的抗振动性能优异，在设备持续运行产生小幅振动的工况下，也不会出现接线松脱、阀芯卡滞的问题，能够长期保持稳定的工作状态。
