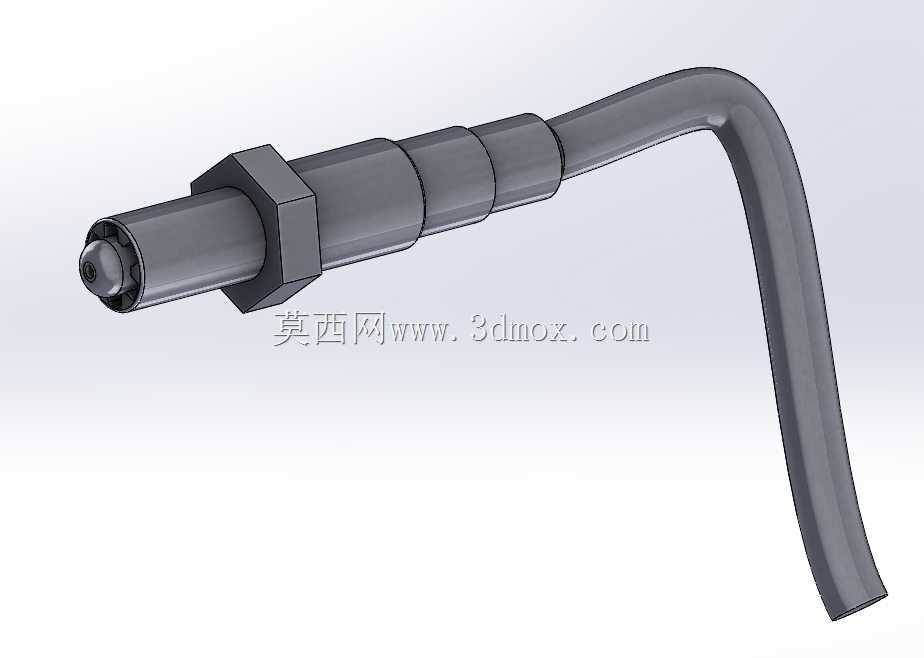

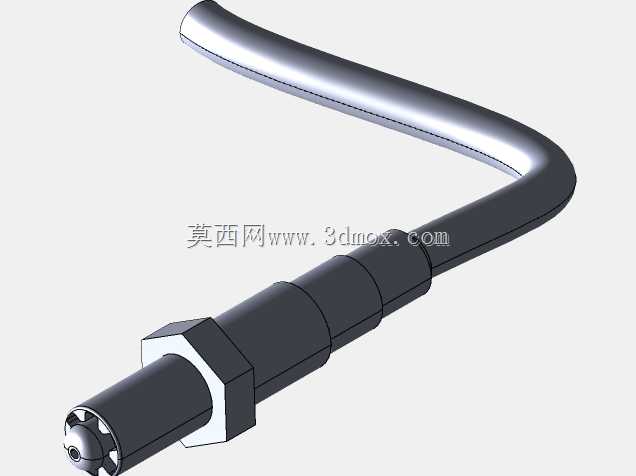

车用弯管式氧传感器结构设计

这款弯管式氧传感器主要应用于乘用车辆的排气系统回路中，安装位置紧邻三元催化转化器的前后端监测点位，核心作用是实时采集排气中的氧浓度信号，为发动机电控单元提供空燃比调节的核心数据依据，是闭环燃油控制系统不可或缺的关键传感部件。在实际车辆运行场景中，传感器的探测端直接伸入高温排气管道内部，需要持续耐受排气的高温冲击、气流冲刷以及尾气中的腐蚀性介质侵蚀，同时尾部的线束端需要避让排气系统周边的车架、隔热罩、管线等周边部件，避免长期运行中出现线束磨损、高温烤蚀等失效问题。从功能特性来看，这款传感器采用锆基陶瓷传感核心结构，前端的六角安装座设计适配标准套筒拆装工具，能够保证安装过程中施加稳定的锁紧扭矩，确保探测端伸入排气管道的深度符合设计要求，既不会因为伸入过深受到高速排气的长期冲击导致结构疲劳，也不会因为伸入过浅导致采样数据出现偏差。弯管式的出线结构是这款设计的核心特点，区别于直出线的氧传感器，弯管结构能够根据车型排气系统的周边布置空间调整出线走向，让线束沿着排气侧的预留走线槽平顺布置，避免线束与高温排气外壁直接接触，同时也能降低车辆行驶过程中振动对线束连接点的拉扯应力，提升长期使用的可靠性。在设计思路上，这款传感器的主体结构采用分段式阶梯轴设计，从探测端到安装座再到线束防护段的直径逐步过渡，既保证了内部陶瓷传感元件的安装定位精度，也为密封结构、隔热填充层预留了足够的布置空间，外层的金属壳体采用耐高温抗氧化的合金材质，能够在持续高温的排气环境中保持结构强度，不会出现锈蚀、开裂等问题。从安装边界来看，前端探测段的直径适配主流车型排气管道的标准安装螺纹孔，六角安装座的对边尺寸符合通用汽修工具的适配标准，弯管的弯曲半径经过空间校核，能够在紧凑的发动机舱排气侧空间内完成装配，不会与周边的隔热板、悬挂部件、冷却管路产生运动干涉，尾部的线束长度预留了足够的装配余量，能够适配不同年款同平台车型的安装点位差异，同时线束外层的防护层采用耐高温波纹防护结构，能够抵御行驶过程中飞溅的碎石、泥水以及机舱内的油污侵蚀，保证信号传输的稳定性。
