Expflex系列气动电磁控制阀结构设计

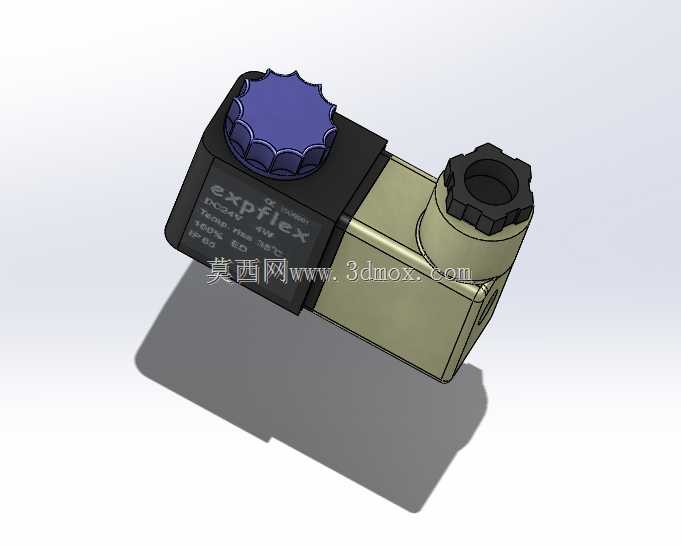

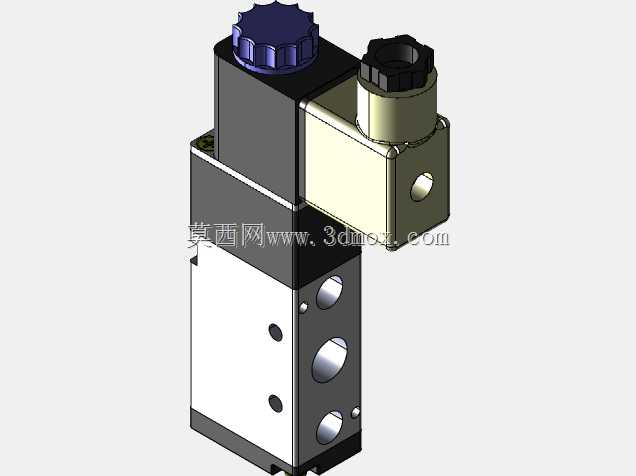

这款电磁控制阀是气动流体控制系统里的核心执行元件，主要应用在工业自动化生产线气动回路、小型气动工装夹具控制、轻工包装设备气路切换、纺织机械气动执行单元驱动这类场景中，承担气路通断、流向切换、压力调控的关键作用，是气动系统里实现电信号转气动动作的核心转换部件。从实际用途来看，它可以接收PLC或者继电器输出的开关电信号，驱动内部阀芯动作，切换压缩空气的流通路径，从而控制气缸、气动马达这类终端气动执行件的伸出、缩回、停止动作，也可用于小口径低压流体管路的通断控制，适配洁净压缩空气、低压惰性气体等常见工业介质，常规工作压力覆盖0.15-0.8MPa的常用气动系统压力区间。产品功能特性上，它采用顶部旋钮式手动应急操作结构，在设备断电调试、故障排查阶段，可以直接通过顶部的紫色防滑旋钮手动推动阀芯完成气路切换，不需要额外拆卸阀体或者外接气源，大幅提升现场调试和故障处理的效率；侧置的接线端采用带防滑棱的锁紧结构，接线后可以通过旋转锁紧帽固定线缆接头，避免车间环境下设备震动导致接线松脱，同时接线端做了密封结构设计，能够阻挡车间内的粉尘、少量飞溅的切削液进入线圈腔，提升元件在复杂车间环境下的使用寿命。设计思路上，整体采用紧凑型直角布局，将电磁驱动单元和阀体流道单元做90度集成布置，相比同通径的直列式电磁阀，它的安装占用空间更小，在排布密集的阀岛安装、狭小设备腔体内安装时更具空间优势；阀体外壳采用硬质氧化铝合金材质，兼顾轻量化和结构强度，线圈部分做了全包覆塑封处理，既可以提升线圈散热效率，也能避免线圈受潮、积尘导致的绝缘性能下降。外形尺寸与安装边界方面，这款阀整体轮廓方正，主体宽度控制在20mm级别的尺寸区间，安装孔位采用通用的电磁阀侧装标准孔距，可以直接替换同规格的常规二位三通、二位五通电磁阀，不需要重新加工安装板；接线端的出线方向和阀体流道方向垂直，布线时可以顺着设备走线槽方向排布线缆，不会和相邻安装的其他阀件产生干涉，手动操作旋钮突出阀体顶面的高度经过优化，既保证手动旋转时有足够的握持摩擦力，也不会因为突出过高导致被设备内其他运动部件剐蹭误触；阀体的进出气接口采用标准内螺纹接口，和常规气动快插接头适配性强，现场安装时不需要额外定制转接头，能够快速完成气路连接。
