等径直通气动快插气管接头结构

这款等径直通快插接头，主要面向气动管路系统的同管径气管对接场景，在自动化生产线气动回路、小型气动设备气路排布、车间气动工具供气管路延长、非标自动化设备气路搭建中都有广泛应用，核心作用是实现两根同外径气动软管的快速对接连通，无需额外套丝、涂抹密封胶或者使用卡套压接工具，徒手就能完成管路的插接与拆卸，能大幅压缩气路装配、后期维护改线的作业时长。

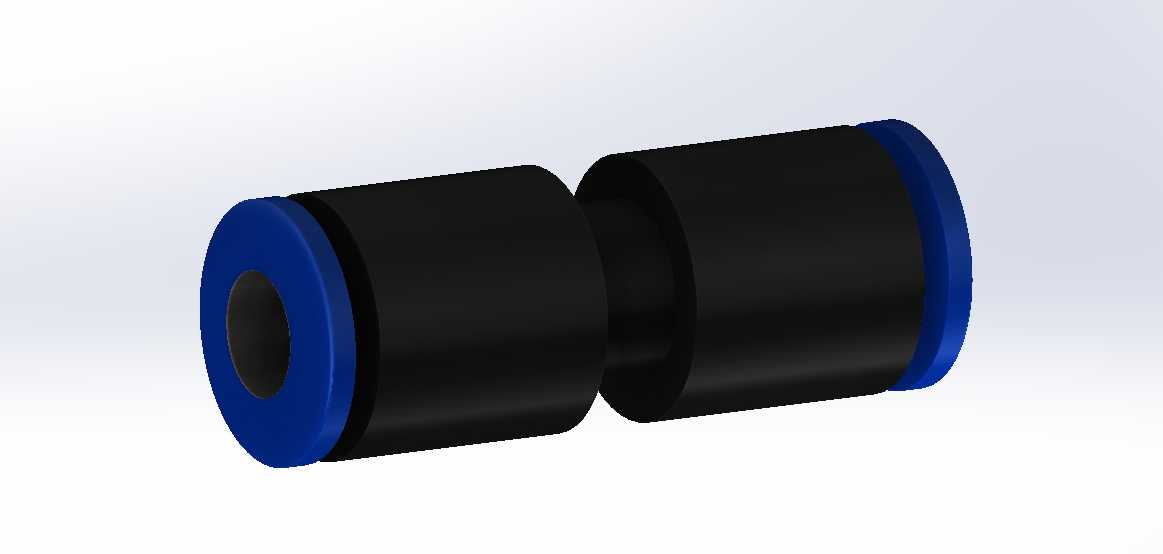

从结构设计逻辑来看，接头整体采用对称式直通布局，两端结构完全一致，两端的蓝色部分是快插机构的解锁压环，中间黑色主体为工程塑料材质的接头基体，内部集成了不锈钢卡爪、丁腈橡胶密封环、定位止挡三个核心功能部件。当气管插入接头端口时，管端会顶开内部的弹性卡爪，推到定位止挡位置后，卡爪会自动卡紧气管外壁的环形咬合区域，同时密封环紧密贴合气管外圆柱面，实现1MPa以内工作气压下的可靠密封，不会出现漏气、脱管的问题；需要拆卸气管时，只需要向下按压端部的蓝色压环，压环会推动卡爪向外张开，解除对气管外壁的咬合锁定，就能轻松拔出气管，反复插拔多次也不会损伤气管外壁或者降低密封性能。

从安装边界与尺寸适配来看，这款接头适配外径6mm的气动软管，也就是气动系统中常用的PU气管、尼龙气管这类常规柔性气动管路，接头整体外径控制在12mm左右，总长度约35mm，安装时只需要在对接的两根气管端部预留10mm左右的直线插接空间即可，不需要额外的安装固定位，管路对接完成后可以随气管做小角度的摆动适配，不会因为管路的轻微震动出现密封失效。设计过程中充分考虑了气动现场的使用环境，主体采用的工程塑料材质具备耐低压、耐普通气动回路油污、抗日常磕碰的特性，内部卡爪采用不锈钢材质避免长期使用生锈卡滞，密封件适配常规气动系统的压缩空气介质，不会因为压缩空气中携带的少量润滑油雾出现密封件溶胀失效的问题。

在实际选型使用中，这类直通快插接头多用于气路中同管径管路的直线对接，比如设备内部气路排布时气管长度不足的续接、气路改线时的管路对接、破损气管的快速修复替换，相比传统的卡套式接头、螺纹对接接头，不需要额外加工管端，也不需要生料带等辅助密封材料，对现场装配人员的技能要求更低，装配效率能提升数倍，同时接头本身的流通内径与适配气管内径保持一致，不会因为接头的存在产生过大的气路压损，能保证气动回路的气压稳定，适配气缸、气动电磁阀、气动吸盘等各类常规气动执行元件的供气管路连接需求。
