ArduinoMega开源主控电路板三维结构

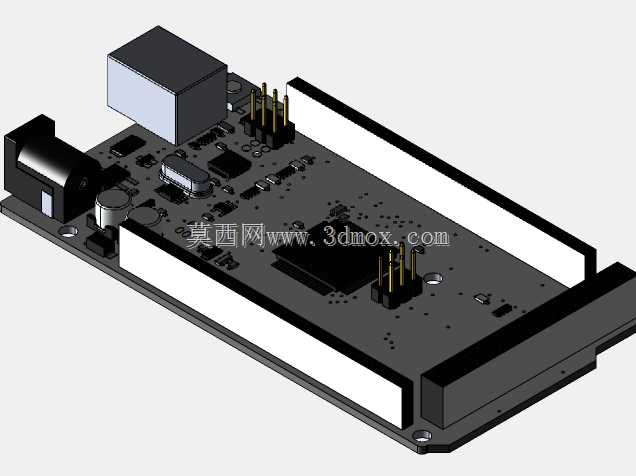

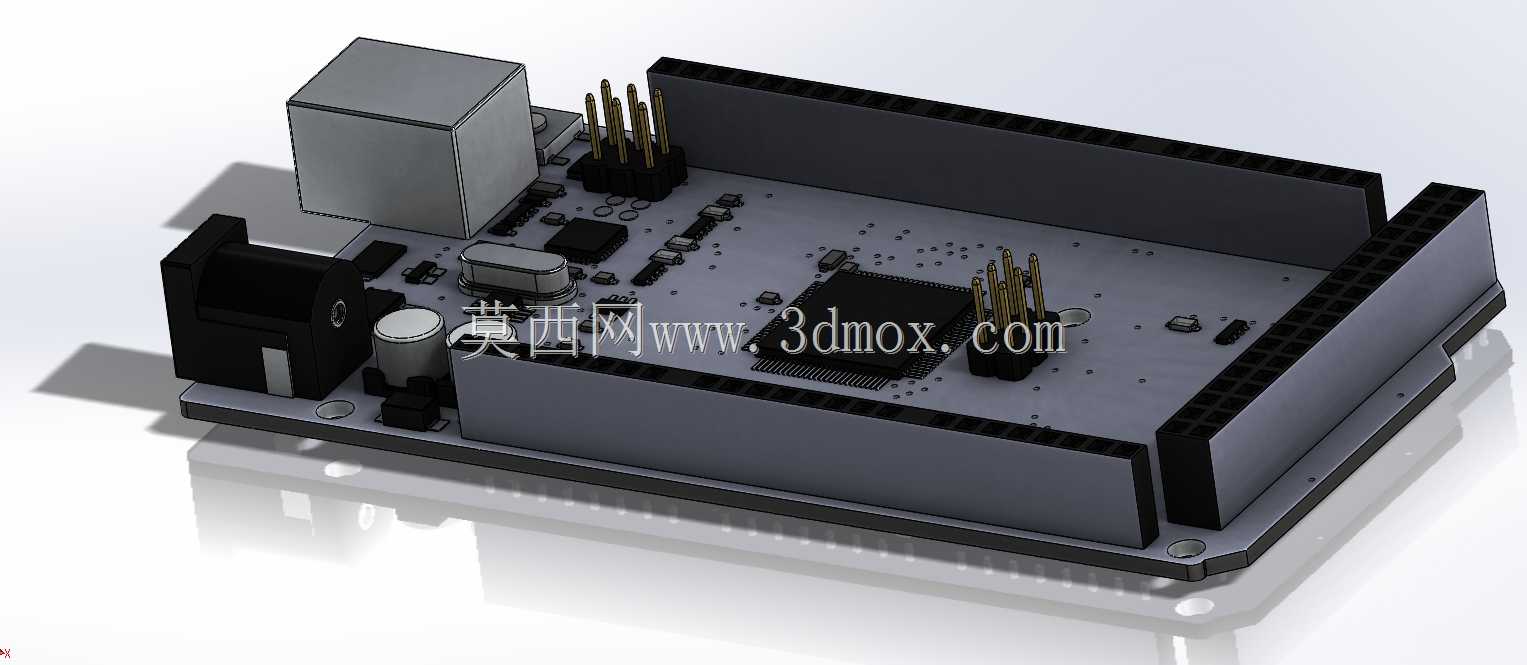

这款Arduino Mega主控板的三维结构模型，完整还原了开源电子开发平台核心控制板的实体形态，可直接用于嵌入式开发项目的结构适配、外壳设计、整机装配仿真环节。在创客开发、工业控制原型搭建、教学实验设备制作、小型智能装置研发场景中，该主控板是核心控制载体，承担着传感器数据采集、执行器指令输出、程序逻辑运算的核心作用，是各类小型智能硬件、自动化小装置、互动创意作品的控制中枢。从功能特性来看，该主控板预留了多组数字IO与模拟输入接口，板载电源管理模块、复位按键、晶振电路、主控制芯片以及外接电源接口，可同时对接多路传感器、舵机、显示屏等外设，满足复杂原型项目的外设扩展需求，支持通过USB接口直接烧录程序，适配多种开源开发生态，能大幅降低智能装置的开发门槛。在设计思路上，模型严格遵循实体主控板的布局逻辑，将板载的电源接口、USB接口、排针排母、主芯片、电容电阻、晶振、电源指示灯等元器件按照实际装配位置逐一还原，板体边缘的安装孔位完全匹配实物尺寸，外围排针的高度、板载凸起元器件的高度都做了精准复刻，能够为后续设计开发板外壳、堆叠扩展板、整机安装固定提供精准的尺寸参考。从外形尺寸与安装边界来看，该主控板为长方形板状结构，板体边缘做了圆角处理，四角预留的标准安装孔可直接配合铜柱完成固定，板体上方最高的元器件为电源接口与外接排针，在设计配套外壳或安装槽时，需要预留足够的顶部空间避免元器件受压，板体侧面的USB接口、电源插口位置需要对应预留开口，保证外接线路能够顺畅插接，板体底部保持平整，可直接贴合安装面固定，不会出现凸起元器件干涉安装平面的问题。该模型能够帮助开发者在结构设计阶段提前完成装配校验，避免实际打样组装时出现孔位错位、空间干涉、接口遮挡等问题，有效缩短原型项目的开发周期，提升结构设计的精准度。
