40×40规格方形轴流散热风机结构设计

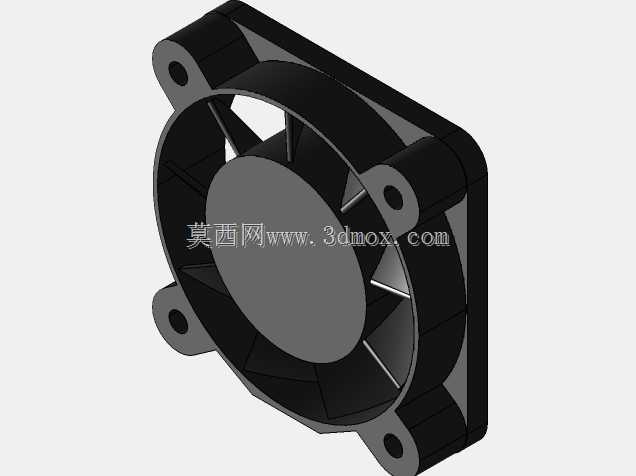

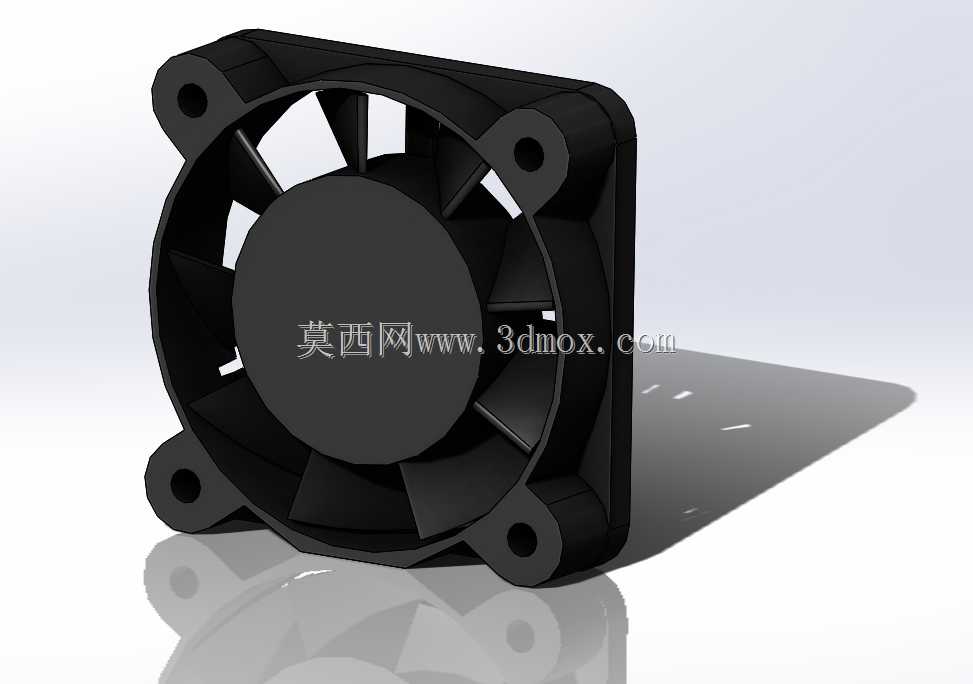

这款40×40mm规格的方形轴流散热风机，是电子设备热管理领域应用极为广泛的通用通风散热部件，在日常工业与民用电子场景中承担着核心的空气导流、热量置换作用。从实际应用场景来看，这类小尺寸轴流风机常被部署在紧凑型工控设备、嵌入式主板、小型开关电源、通讯终端模组、桌面级计算硬件、车载电子控制单元内部，当设备内部功率器件持续工作产生积热时，风机可通过定向气流带动热空气排出设备腔体，避免元器件因工作温度超出阈值出现性能衰减、寿命缩短甚至热击穿损坏的问题，是小空间热管理方案里性价比极高的被动+主动散热组合核心部件。从功能特性来看，该款风机采用轴流式气流设计，气流走向与风机转轴方向保持平行，能够在有限的安装厚度内实现较高的风量输出，配合外框的导流结构可以减少气流紊流带来的风噪与动压损失，运行时可以在低转速区间就满足常规小功率设备的散热需求，兼顾散热效率与运行静音表现。在设计思路上，这款风机的整体结构围绕紧凑型安装场景做了针对性优化：外框采用一体化方形注塑结构，四个角位预留了标准的沉头安装孔位，安装时可以直接通过螺丝穿过孔位固定在设备壳体或者散热鳍片支架上，不需要额外设计复杂的转接固定结构，大幅降低了下游设备的结构设计难度；外框内侧做了圆弧过渡的导流边，能够引导进入风机的气流更平顺地接触扇叶，减少气流撞击框体产生的涡流损耗；中心的轮毂采用圆润的锥形导流面设计，可以将正面来流顺畅导向周边的扇叶区域，避免中心区域出现气流滞止的死区，提升扇叶的有效做功面积；扇叶采用等距分布的后倾式叶型，叶根与轮毂做了圆弧过渡加强，既可以保证扇叶高速旋转时的结构强度，避免长期运行出现叶型形变，也能优化叶片表面的气流附着效果，降低旋转过程中的气动噪声。从外形尺寸与安装边界来看，该风机的外轮廓长宽均为40mm，属于行业内通用的小尺寸风机标准规格，安装孔位的中心距、沉孔深度都适配行业通用的安装尺寸规范，可以直接替换同规格的其他同类型风机，不需要调整设备原有安装结构；风机的整体厚度控制在常规小风机的标准区间内，对于内部安装空间局促的紧凑型设备十分友好，在设计设备内部结构时，只需要在对应安装位置预留出略大于风机外轮廓的方形空间，同时预留好接线的走线空间即可，不需要为风机单独设计冗余的安装腔体，能够帮助设备实现更紧凑的整体结构设计。此外，风机外框的边角做了小圆弧过渡处理，既可以避免安装时尖锐边角划伤操作人员或者设备内部线材，也能减少注塑生产时的应力集中问题，提升外框的结构抗冲击能力，在设备遇到小幅震动或者运输颠簸时，外框不容易出现开裂变形的问题，保证长期使用的结构可靠性。
