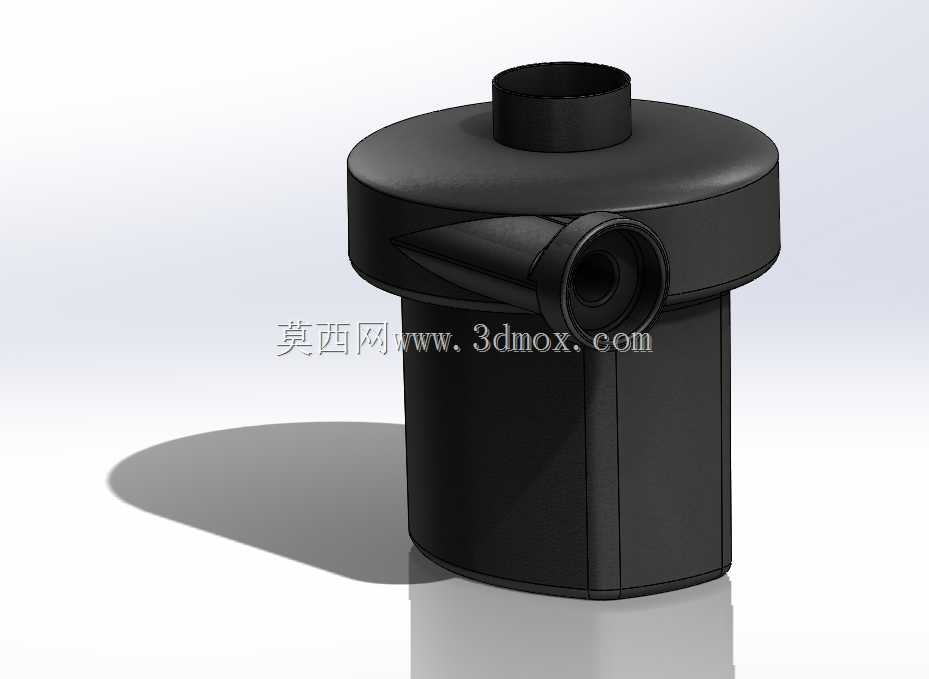

立式侧出接口小型过滤壳体结构设计

该立式过滤壳体主要应用于小型流体管路的杂质过滤场景，常见于家用净水支路、小型工业循环冷却回路、气动系统气源预处理等对安装空间有紧凑要求的管路环节，作为过滤元件的承载外壳，为内部滤芯提供密闭的安装腔体，同时实现管路的流体导通与流向转接。从实际用途来看，该壳体承担着容纳折叠滤芯、PP熔喷滤芯等小型过滤元件的作用，流体从顶部接口进入腔体后，经过内部滤芯的拦截过滤，杂质被截留在滤芯内侧或腔体储污空间，过滤后的洁净流体从侧部接口流出，完成整个过滤流程，能够有效滤除流体中的固体颗粒、絮状杂质，保护下游的精密阀件、喷嘴、换热元件等部件不被杂质卡滞或磨损。在功能特性设计上，该壳体采用上下分体的密封结构，上盖与下腔体通过周向配合实现定位，配合密封胶圈即可完成腔体密封，无需额外的复杂锁紧结构即可满足低压工况下的密封需求；顶部的轴向接口与侧部的径向接口采用标准管路接口尺寸，能够直接适配常规的快插接头或外螺纹接头，无需额外定制转接件；侧部接口采用斜向引出的结构设计，既能够避免流体直吹滤芯局部造成的滤芯偏磨，也能让过滤后的流体平缓流出，降低管路局部流阻，减少流体压力损失。从设计思路来看，整体采用圆柱腔体作为主体结构，是因为圆柱结构在承受内部流体压力时应力分布最均匀，相同壁厚下承压能力优于方形腔体，同时圆柱内壁无清洁死角，在更换滤芯时更容易冲洗腔体内壁残留的杂质；上盖采用圆弧过渡的平顶设计，既能够避免顶部积水积尘，也能提升整体的结构刚度，减少上盖在受压时的形变量；侧部接口的加强筋结构从接口处延伸至腔体侧壁，能够提升接口的抗弯折能力，避免安装管路时接口受力断裂。在外形尺寸与安装边界上，该壳体整体为立式圆柱结构，主体外径适配常规的小型滤芯安装尺寸，整体高度控制在紧凑范围内，能够安装在狭小的设备夹层、机柜内部或墙面预留的小型安装位中；安装时仅需预留顶部与侧部的管路操作空间，底部可通过支架固定在安装平面上，无需额外的大面积安装平台，适配多种受限空间的安装需求；接口的中心高度经过优化，能够匹配常规管路的排布高度，减少管路弯折带来的流阻增加。
