3D打印CNC设备用D8法兰式导向衬套

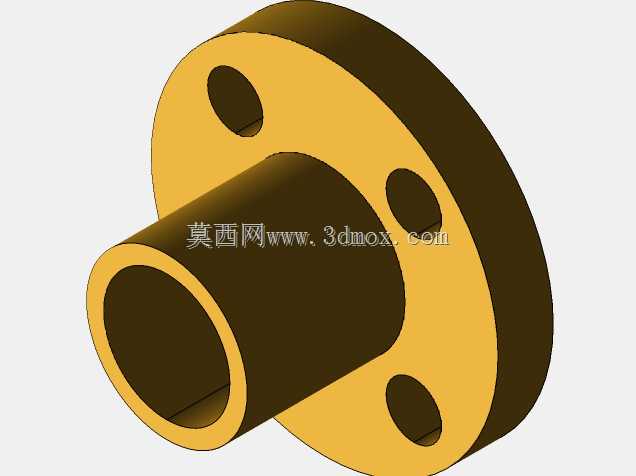

这款带法兰结构的空心圆柱零件，主要适配桌面级FDM3D打印机以及小型CNC雕刻、铣削设备的运动导向与定位场景，在设备的Z轴升降传动、光轴滑动导向、送料机构定位等工位都能发挥稳定作用，可有效降低运动轴的径向晃动量，提升传动部件的运行同轴度，避免运动过程中出现卡滞、偏磨的问题。从结构设计来看，零件采用一体化法兰盘加空心套筒的结构，套筒部分为等径空心设计，内径适配8mm直径的光轴、螺杆或者导杆，内壁做了均匀壁厚处理，既保证了足够的支撑强度，又控制了零件自身重量，不会给运动轴带来额外负载；法兰盘为圆形等厚结构，盘面上均匀分布三个贯通安装孔，安装时法兰端面可直接贴合设备的安装基板表面，三个安装孔可通过螺丝快速完成锁紧固定，无需额外设计定位台阶，安装容错率更高，能快速适配不同设备的安装孔位布局。在外形尺寸与安装边界上，套筒部分的轴向长度经过精准测算，既能够给运动轴提供足够长度的导向支撑面，避免导向长度不足导致的轴件倾斜，又不会过长占用设备内部的有限安装空间；法兰盘的外径大于套筒外径，形成的环形端面可提供足够的压紧接触面积，锁紧后不会出现局部应力集中导致的零件变形，三个安装孔的孔位分布在法兰盘的合理半径位置，既不会因为孔位太靠近中心影响套筒的结构强度，也不会因为孔位太靠外导致法兰盘外径过大，挤占周边其他零部件的安装空间。在实际使用过程中，这款零件可根据使用场景选择不同的加工方式，用于3D打印机时可直接采用工程塑料打印制作，快速替换磨损的原厂配件，降低设备维护成本；用于CNC设备时可采用金属材质加工，获得更高的耐磨性能与结构强度，承受更高的运动负载与工作频率。零件的所有边角都做了微小的倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在轴件穿入套筒时起到导向作用，提升装配效率，内壁的光滑度设计可减少与轴件之间的滑动摩擦阻力，让设备运动过程更加顺畅，降低传动噪音，长期使用也不容易出现内壁磨损导致的间隙变大问题，有效延长设备的维护周期。
