集成式液压动力单元机架结构设计

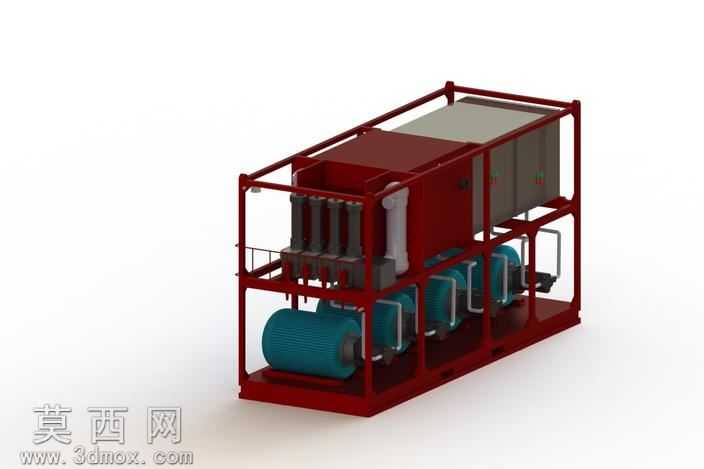

本作品为集成式液压动力单元三维设计成果，采用SolidWorks完成全参数化建模，整体采用撬装式机架集成布局，将液压系统的动力元件、执行辅助元件、散热组件整合为一体式模块化结构，大幅缩减设备占地空间，提升设备转运与现场安装的便捷性。建模过程中严格遵循液压系统设计规范，对每一处结构细节进行精准还原：底部机架采用型钢焊接框架结构，通过合理的型材排布与加强筋设计，保证整体结构的承重强度与抗形变能力，机架预留的安装定位孔位完全匹配各组件的安装尺寸，确保装配精度。动力段的多组电机-泵组采用平行排布设计，建模时还原了电机的散热筋结构、泵体的接口法兰细节，相邻泵组之间预留充足的检修操作空间，便于后期维护作业。上层的阀组集成区域设计了独立的安装托架，精准还原了多联控制阀的排布结构、管路连接接口的位置与尺寸，阀组旁侧设置了独立的散热组件安装位，还原了散热器的翅片结构、管路连接走向，保证液压系统工作时的油温控制效果。顶部的油箱区域采用封闭式箱体设计，建模时还原了油箱的加强筋结构、液位计安装位、注油口与回油口的接口细节，油箱与机架之间设置减震垫安装位，降低设备运行时的震动传递。渲染阶段采用真实工业材质表现：机架部分采用哑光深红防锈漆材质，还原工业设备的漆面质感；电机外壳采用青绿色铸铁烤漆材质，表现电机壳体的金属哑光质感；油箱顶面采用浅灰色金属板材材质，阀组、管路接口采用镀锌金属材质，散热器翅片采用细密金属纹理材质，通过光影调整突出各组件的结构层次与装配关系。设计思路上围绕集成化、易维护、高可靠性展开，将分散的液压系统组件整合为独立撬装单元，既保证液压动力输出的稳定性，又兼顾设备的转运、安装与后期维护需求，可直接用于液压系统方案展示、成套设备装配模拟、生产加工参考等场景，所有结构的尺寸参数均符合行业通用设计标准，具备较高的实际应用参考价值。
