MGN5C微型直线导轨滑块组件结构设计

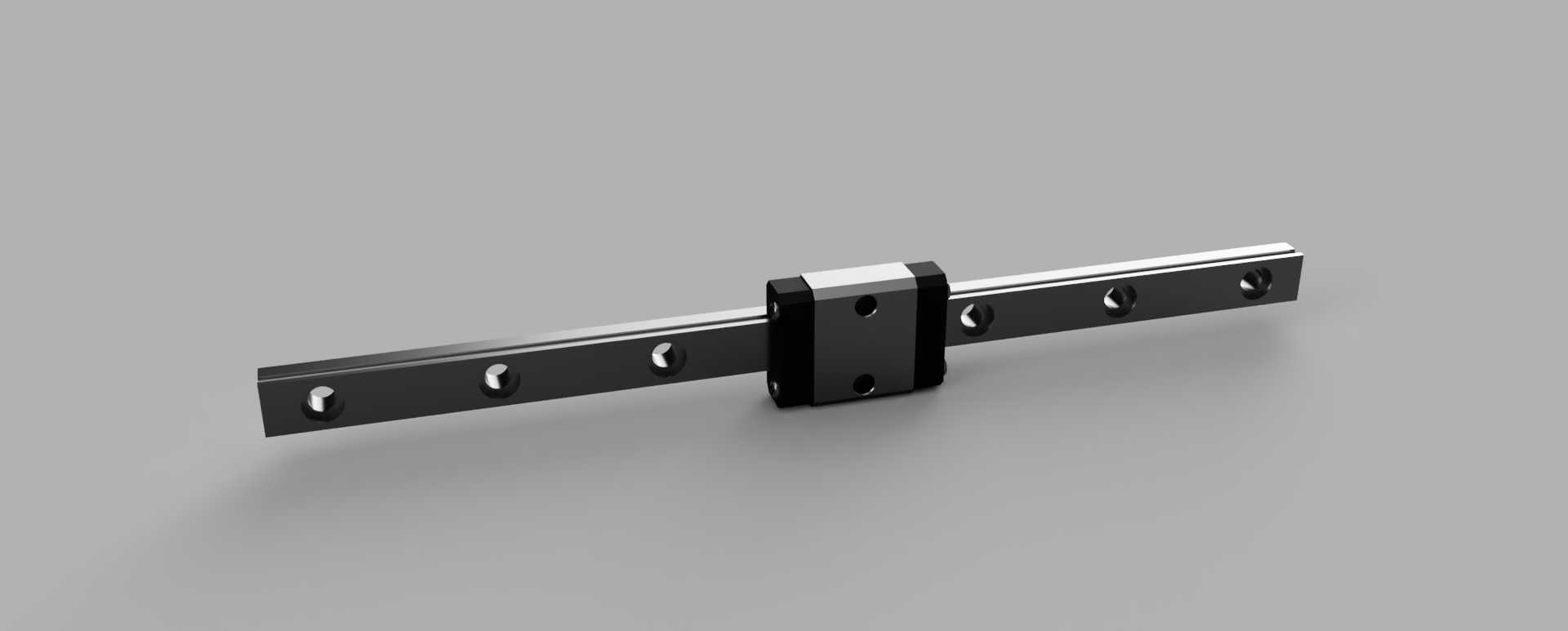

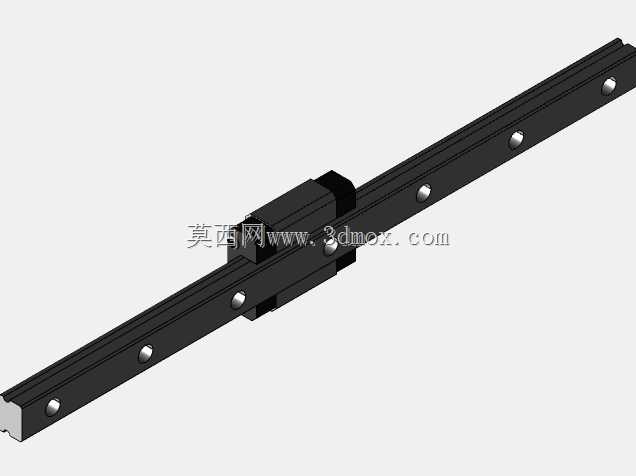

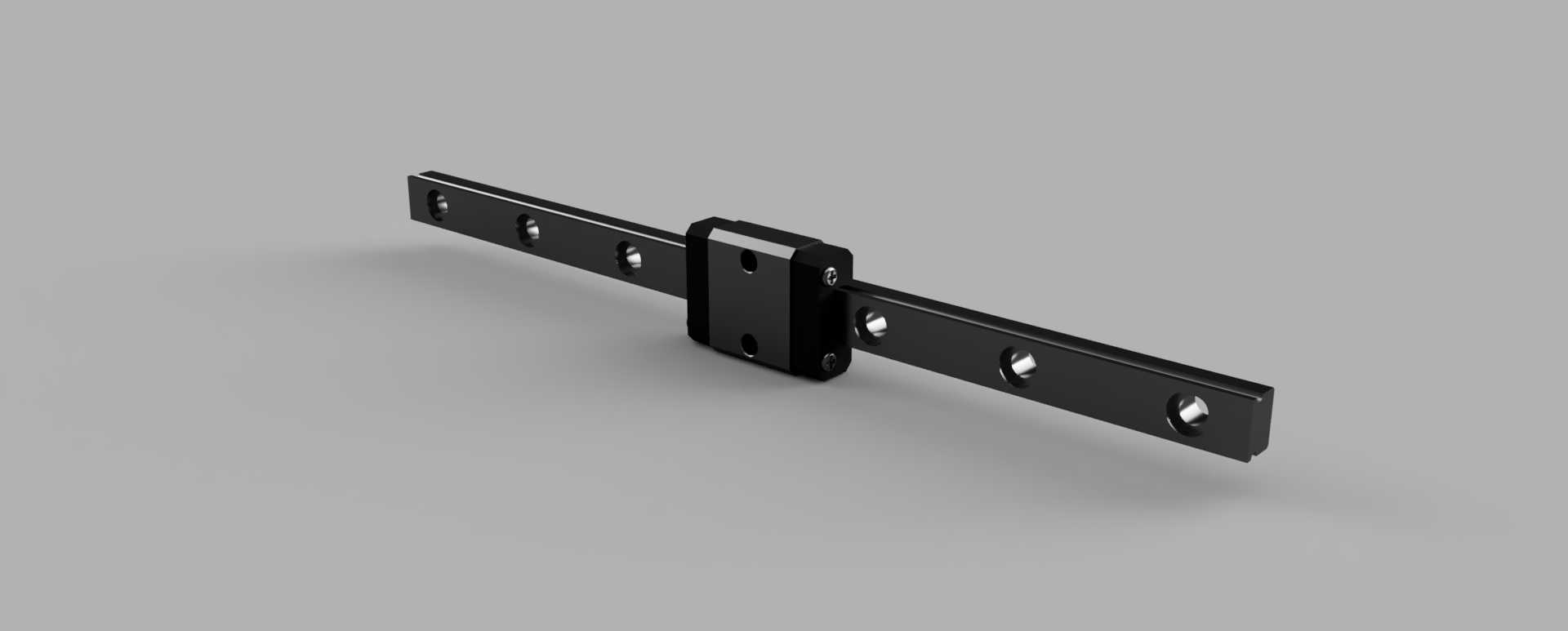

这款微型直线导轨滑块组件，是面向紧凑空间精密传动需求开发的导向功能部件，核心适配小行程、高精度、低负载的直线往复运动场景，在3C电子装配工位、小型检测设备滑台、桌面级精密作业模组、医疗采样设备进给机构、微型自动化点胶工位中都有广泛应用，能够在有限的安装空间内为运动部件提供稳定的直线导向支撑，抵消运动过程中的侧向偏移力矩，保障运动轨迹的直线度与重复定位精度。产品采用轨道加滑块的分体式组合结构，轨道部分为高精度冷拉型钢加工成型，表面做硬化耐磨处理，沿轨道长度方向等距开设安装沉孔，可直接通过紧固件固定在设备安装基准面上，无需额外加工复杂的定位槽，大幅降低安装调试的难度；滑块部分内置循环滚珠列，与轨道滚道形成无间隙滚动配合，相比传统滑动导向结构摩擦阻力降低七成以上，低速运动时无爬行卡顿现象，能够实现微米级的进给动作响应。设计阶段充分考虑微型设备的安装边界限制，轨道宽度控制在5mm，相邻安装孔的中心间距为15mm，整体结构紧凑小巧，既可以单根轨道搭配单滑块使用，也可根据负载需求组合多滑块、多轨道搭建大跨度导向平台，滑块侧面与端面均预留了标准安装螺孔，可直接连接负载工装、执行元件等部件，安装对接无需额外设计转接件。滚道型面采用哥特式结构设计，能够同时承受径向载荷、反径向载荷与双向侧向载荷，在偏载工况下也能保持稳定的接触刚度，避免运动过程中出现滑块卡滞、晃动的问题；滑块端部集成了微型密封端盖，能够阻挡作业环境中的粉尘、微小碎屑进入滚道内部，延长内部滚珠与滚道的磨损周期，日常使用仅需定期补充少量润滑脂即可维持顺畅运行，维护成本极低。在实际应用中，这款导轨组件常作为小型自动化设备的核心导向基础，搭配微型丝杆、同步带或者直线电机驱动，可搭建出结构紧凑的精密运动轴，满足小空间内的精准位移需求，相比普通规格的直线导轨，它的占用空间更小、运动惯量更低，非常适合对设备体积、重量有严格限制的便携检测设备、桌面型作业装备使用，能够在保障导向精度的前提下，大幅压缩设备的整体结构尺寸，帮助设计人员实现设备的小型化、轻量化设计目标。
