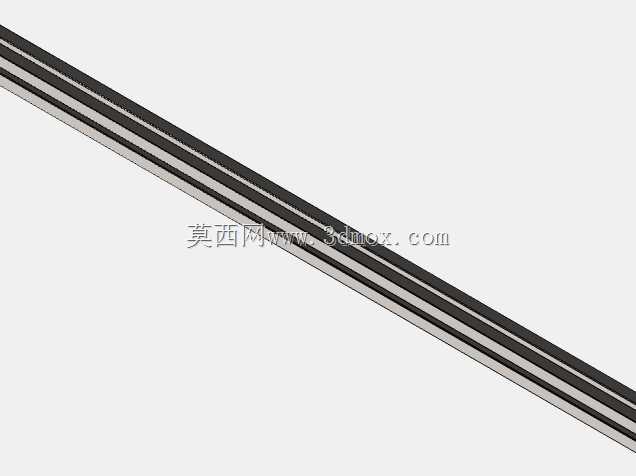

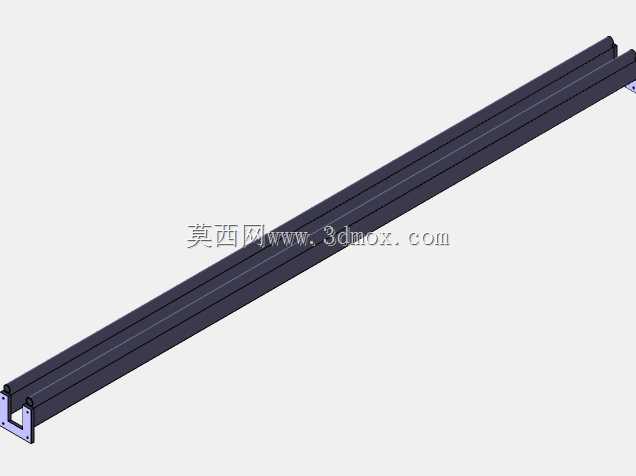

直线滚动导轨高精度导向承载结构

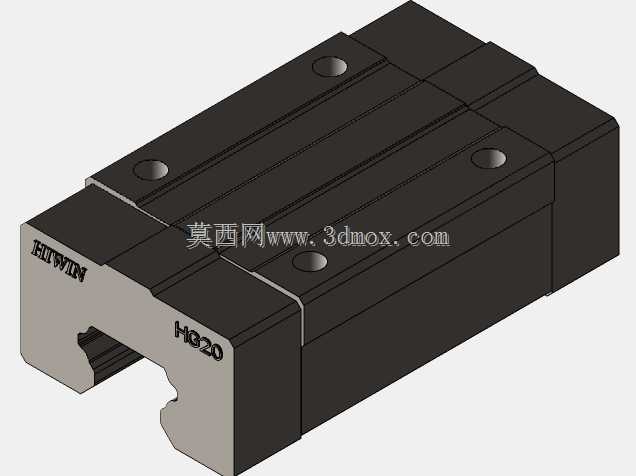

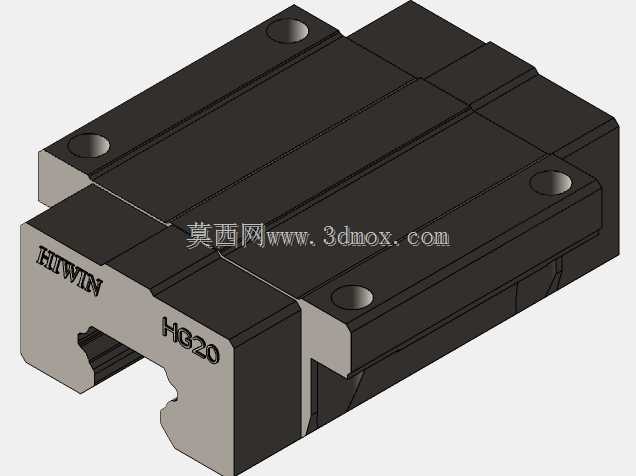

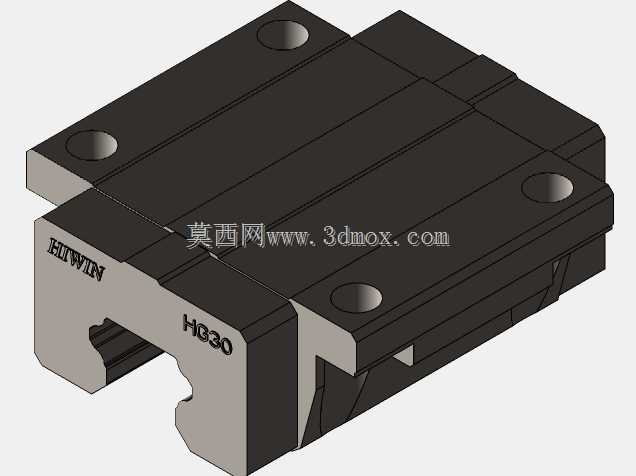

这款直线滚动导轨是工业传动导向领域的核心基础部件，广泛应用于各类需要高精度直线运动的工业场景中，在数控机床的进给轴传动、自动化生产线的工位滑移、3D打印设备的喷头移动平台、工业检测设备的探针位移机构、电子制造设备的贴片头位移模组中都承担着核心的导向承载作用，能够为运动部件提供稳定的直线运动轨迹，同时承受运动过程中的多方向载荷，保障设备运行的精度与平稳性。从实际用途来看，该导轨主要作用是为配套的滑块提供低阻力的滚动运动轨道，将运动部件的运动轨迹严格约束在直线方向上，抵消运动过程中产生的倾覆力矩、径向与反径向载荷，避免运动部件出现偏移、卡顿、爬行等问题，大幅降低运动副的摩擦阻力，提升设备的传动效率与运动精度，同时延长整套运动机构的使用寿命。从产品功能特性来看，这款导轨采用了多滚道对称式结构设计，滚道与配套钢珠的接触经过优化，能够实现均匀的载荷分布，在承受垂直向下、向上以及侧向载荷时都能保持稳定的刚性，不会出现局部应力集中导致的变形问题；导轨主体采用高强度合金钢材质，经过淬硬处理后表面具备极高的硬度与耐磨性，长期往复运行也不会出现明显的磨损量变化，能够长期保持导向精度的稳定性；导轨表面做了发黑防锈处理，能够在常规工业车间环境下抵御潮气、轻微腐蚀介质的侵蚀，降低日常维护的频次。从设计思路来看，这款导轨在设计阶段充分考虑了工业场景的通用安装需求，导轨背部为平整的安装基准面，能够与设备安装台面紧密贴合，保证安装后的直线度基准；导轨上的安装沉孔采用等间距排布，适配行业通用的安装螺栓规格，用户可以根据自身设备的行程需求对导轨进行裁切拼接，无需额外进行安装孔的二次加工；导轨的端部做了倒角过渡处理，既方便安装时滑块的顺利套入，也能避免锐边划伤操作人员或者配套密封件。从外形尺寸与安装边界来看，这款导轨为标准宽幅规格，整体截面尺寸符合行业通用的互换标准，能够与同规格的市面主流滑块直接配套替换；导轨上的安装沉孔深度经过精准计算，螺栓锁紧后头部不会高出导轨上表面，不会对滑块的往复运动造成干涉；导轨的总长度可以根据需求适配不同行程的设备，安装时只需要保证安装台面的平面度在公差范围内，将导轨基准侧靠紧台面上的定位销或者台阶，按照对角顺序锁紧安装螺栓即可完成安装，不需要复杂的调校流程就能获得优异的运动精度，能够大幅降低设备组装的调试成本，提升生产装配的效率。
