台达DVP20SX2可编程逻辑控制器结构

这款可编程逻辑控制器是面向小型自动化控制系统打造的核心控制单元，广泛应用于单机设备控制、小型产线逻辑联动、非标自动化设备信号采集与指令输出场景，常见于包装单机、小型输送分拣单元、专用加工设备、楼宇小型电控系统等场景中，承担现场传感器信号采集、执行机构动作逻辑运算、设备运行状态监控的核心作用，可替代传统继电器回路实现更灵活的逻辑调整与更稳定的长期运行。

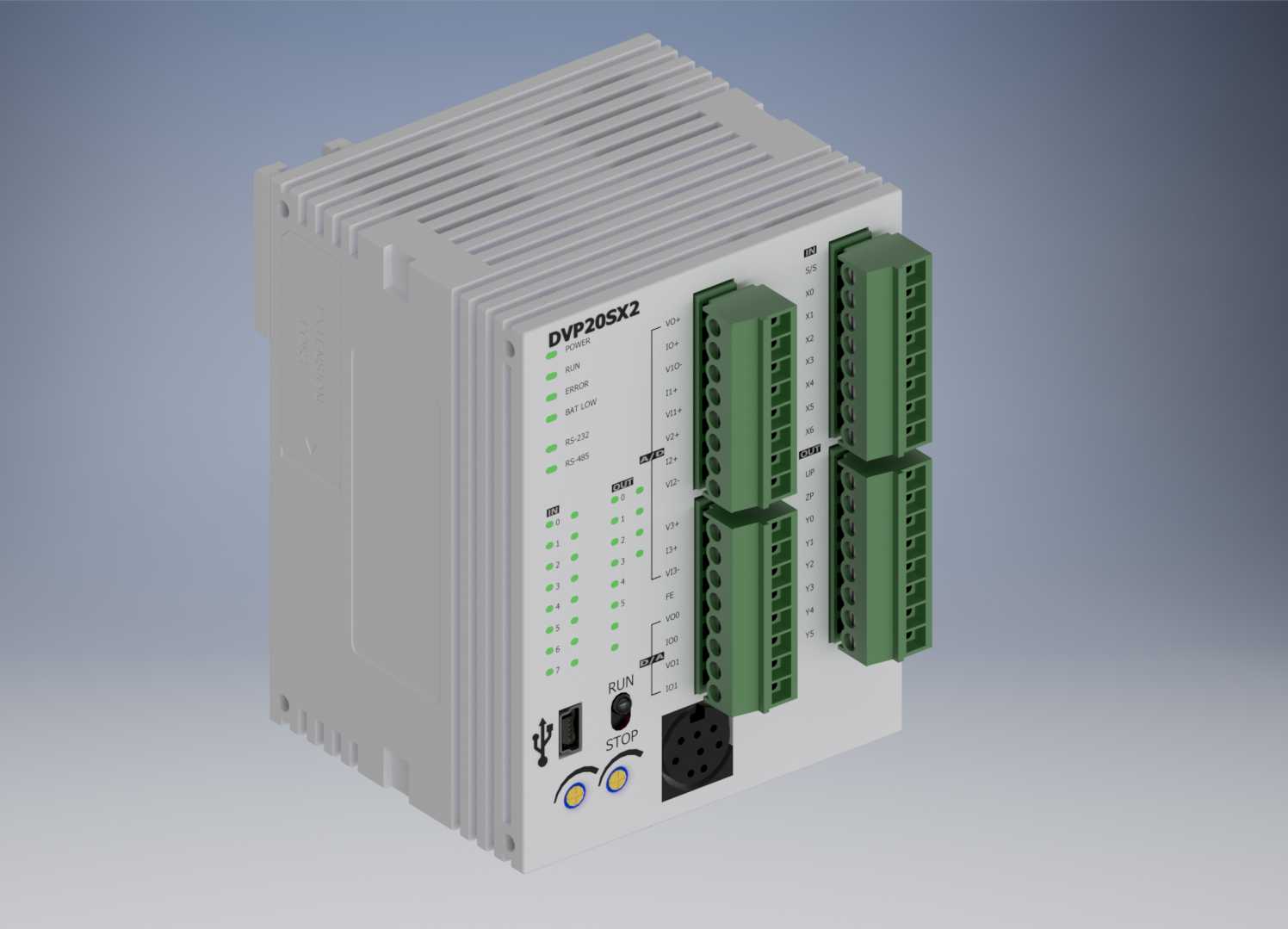

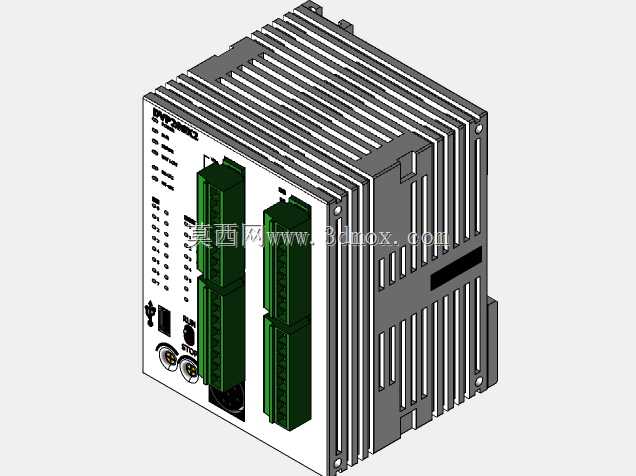

产品本体采用导轨式安装的长方体壳体设计，壳体侧面设置多道平行散热筋结构，可在密闭电控柜内通过自然对流实现工作热量散出，适配工业现场长时间连续运行的散热需求，壳体整体采用阻燃工程塑料材质，具备良好的绝缘性能与抗冲击能力，可抵御电控柜内常见的粉尘、轻微震动带来的影响。正面布局清晰划分状态指示区、接线端子区、通讯接口区三个功能板块：状态指示区对应每一路输入输出通道设置独立指示灯，可直观反馈通道通断状态，同时设置运行、停止、故障、通讯状态的专用指示灯，方便现场运维人员快速排查设备运行问题；接线端子采用四组绿色插拔式端子排设计，分别对应数字量输入、数字量输出、模拟量输入、模拟量输出通道，端子排采用防错插结构设计，可避免运维接线时插反端子引发的设备故障，端子接线容量适配工业现场常用的0.5-1.5平方多股铜芯导线，无需额外转接即可完成接线；通讯区域设置标准RS232编程接口与USB调试接口，可直接连接编程终端完成程序下载、参数调试与在线监控，无需额外配置通讯转接模块。

设计过程中充分考虑工业现场的安装边界需求，本体宽度适配标准35mmDIN导轨安装尺寸，安装后深度不超出常规小型电控柜的内部安装空间，端子排前方预留足够的接线操作空间与走线空间，壳体上下方预留标准扩展接口，可根据实际控制需求搭配同系列扩展模块，实现输入输出点数的灵活拓展，无需更换本体即可适配不同规模的控制需求。整体结构设计兼顾安装便捷性、运维便利性与运行可靠性，所有外部接口均做防呆设计，可降低现场安装调试的出错概率，壳体防护等级适配电控柜内安装场景，可在常规工业温湿度环境下稳定工作，无需额外配置防护外壳即可满足大部分工业现场的使用要求。
