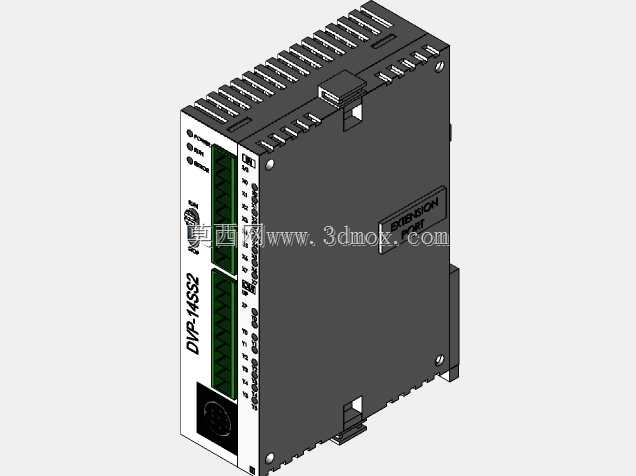

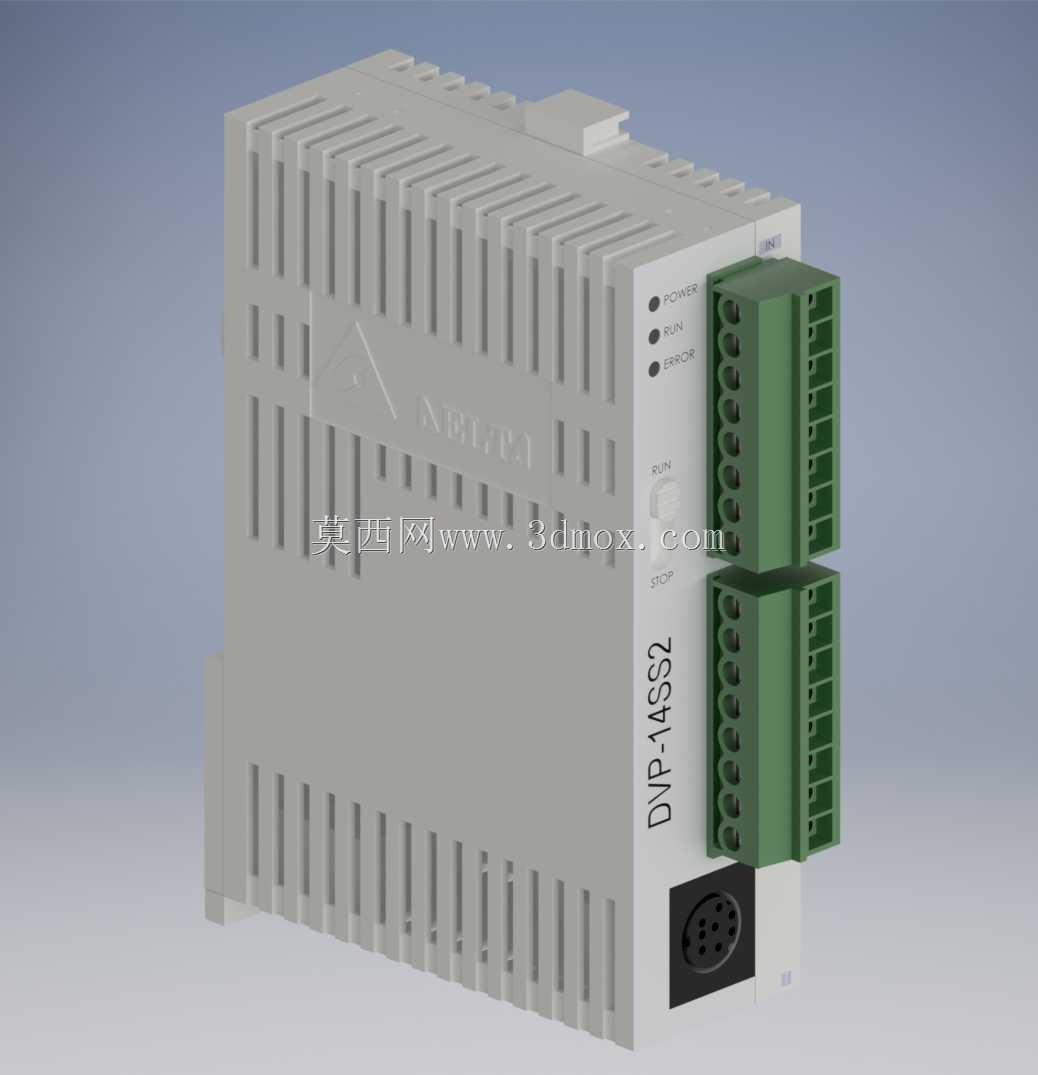

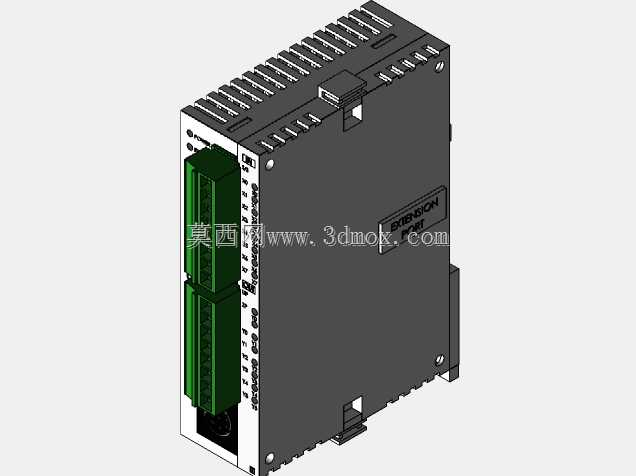

台达DVP14SS2可编程逻辑控制器外观结构

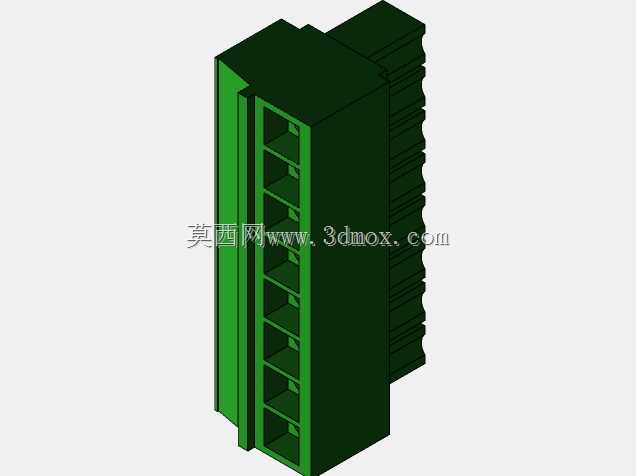

这款可编程逻辑控制器是小型工控系统里的核心控制单元，主要面向小型单机设备、简易产线工位的逻辑控制场景，常见应用在小型包装工位、物料分拣单元、非标单机自动化设备、小型输送线的逻辑管控环节，能够替代传统继电器回路完成复杂的逻辑联锁、时序控制、信号采集与输出驱动任务，大幅简化设备的电气接线复杂度，提升控制回路的稳定性与可修改性。从实际用途来看，这款14点规格的小型PLC集成了8点数字量输入与6点数字量输出，既可以独立完成小型设备的全部控制逻辑，也可以作为大型工控系统里的分布式从站单元，承担局部工位的信号采集与输出执行任务，适配绝大多数低压工控场景的控制需求，支持连接按钮、行程开关、光电传感器等输入元件，同时可以直接驱动小型继电器、指示灯、微型电磁阀等低压负载，适配工业现场常见的DC24V控制回路电压等级。在功能特性层面，这款PLC采用导轨式安装的薄型化设计，机身宽度较窄，能够有效节省电气柜内的安装空间，侧面设计有密集的散热格栅，依靠自然对流即可完成工作过程中的散热，无需额外加装散热风扇，降低了设备运行的故障点；机身正面集成了状态指示灯，能够直观显示电源状态、运行状态、故障状态以及各输入输出点的通断状态，方便现场运维人员快速排查设备故障；端子采用可插拔的绿色接线端子排，上下分层排布，接线操作空间充足，更换设备时无需逐根拆除接线，大幅提升设备维护更换的效率；机身下部集成了标准通讯接口，支持与触摸屏、变频器、上位机等设备完成通讯连接，实现参数下发、状态上传、组网控制等功能。在设计思路上，这款产品充分考虑了小型工控场景的安装空间限制与运维便利性需求，整体外壳采用阻燃工业塑料材质，具备足够的结构强度与绝缘性能，能够适配工业现场多粉尘、轻度电磁干扰的使用环境；外壳的散热格栅采用斜向开槽设计，在保证通风散热面积的同时，能够减少大颗粒粉尘直接落入设备内部的概率，提升设备在复杂车间环境下的运行可靠性。从外形尺寸与安装边界来看，这款薄型PLC采用标准DIN导轨安装结构，安装时仅需卡接在标准35mm电气导轨上即可，无需额外打孔固定；机身深度适配常规小型电气柜的安装深度要求，接线端子突出机身的距离经过优化，接完线后盖上电气柜柜门不会出现压线、干涉的问题；上下排布的端子排预留了足够的接线弯曲半径空间，即使采用1.5平方毫米的多股铜芯线接线，也不会出现线缆过度弯折导致的接触不良问题；设备左右两侧预留了少量散热间隙，多台同型号设备并排安装时也不会影响各自的通风散热效果，能够充分利用电气柜内的有限安装空间。
