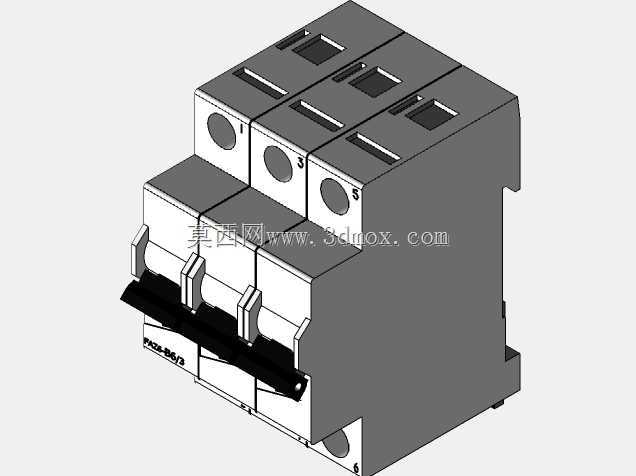

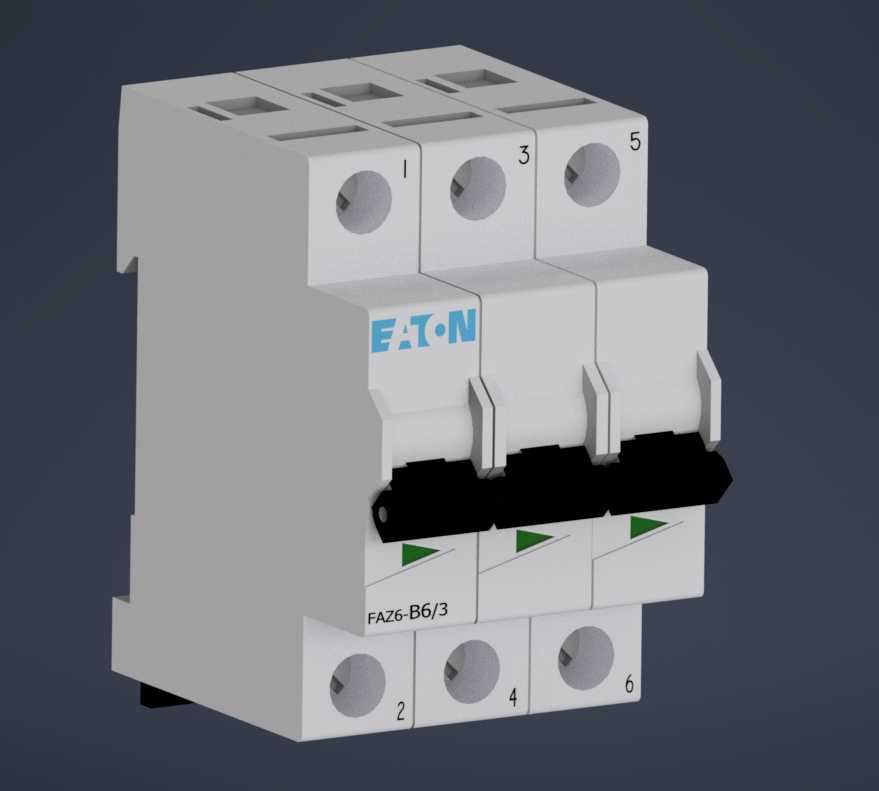

伊顿FAZ6系列三极微型断路器结构模型

这款三极微型断路器是低压配电系统末端回路的核心保护器件，主要应用于工业厂房三相动力配电、商业建筑三相设备供电、民用住宅三相入户进线等场景，可同时对三相交流电路实现过载保护与短路保护功能，当线路中出现过载电流、短路故障时，能够快速切断对应回路电源，避免线路过热引发火灾、设备烧毁等安全事故，也可在日常运维中作为线路隔离开关使用，通过操作手柄实现回路的手动分合控制。从产品功能特性来看，该款三极断路器采用三极联动结构设计，操作时三个电极同步分合，可有效避免单相分断导致的三相设备缺相运行风险，脱扣机构采用速动设计，短路故障时可在毫秒级完成分断，有效限制短路电流对后端设备的冲击，每个电极都设置独立的灭弧腔室，分断大电流时可快速熄灭电弧，避免电弧外溢引发相间短路。在设计思路上，该模型完整还原了实物的模块化拼接结构，三个单极单元通过侧边卡扣拼接为整体，既可以适配标准35mmDIN导轨的安装尺寸，也能根据回路极数需求灵活组合极数，外壳采用阻燃绝缘工程塑料材质的结构特征也在模型中有所体现，操作手柄的防滑纹理、进出线端子的接线空间、状态指示标识的位置都完全参照实物比例还原。从外形尺寸与安装边界来看，该断路器整体为标准模数化尺寸，单极宽度为18mm标准模数，三极总宽度为54mm，整体高度与深度符合低压终端配电产品的通用安装尺寸，安装时仅需卡接在标准DIN导轨上即可，进出线端子的位置预留了足够的接线操作空间，可适配常规截面积的铜芯导线接入，相邻器件安装时无需额外预留侧边间隙，可紧密并排安装节省配电柜内的安装空间，模型完整还原了产品的安装卡扣、接线端子孔位、操作手柄行程等细节，可用于低压配电柜布局设计、配电系统教学演示、电气方案可视化展示等场景，能够直观呈现断路器在配电回路中的安装形态与操作结构。
