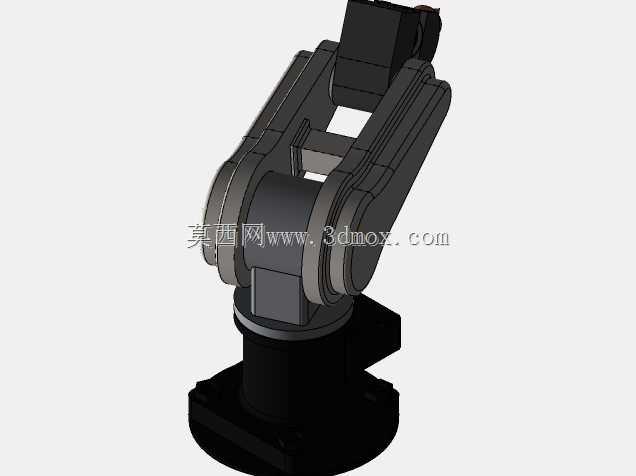

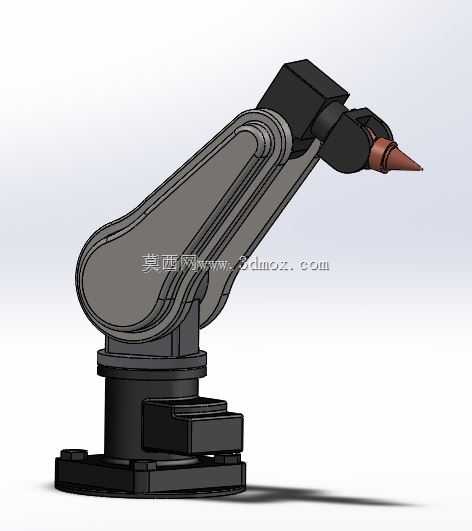

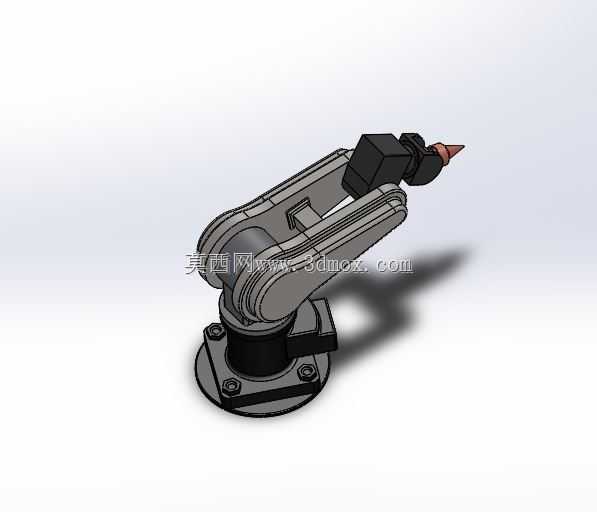

这套多关节机械臂的结构方案,面向中小负载的工位级自动化作业场景展开,整套构型采用串联关节式布局,底座回转、大臂俯仰、小臂联动、腕部偏转再加末端执行轴的运动链组合,能够在有限的工位占地内覆盖较大的半球形作业空间,常见于3C零部件上下料、小型工件喷涂、点胶涂覆、焊缝跟踪、教学实训台架以及轻型搬运分拣产线。从实际部署角度看,这类臂展适中的机械手不需要像重型焊接机器人那样做深埋地脚,底座法兰预留的安装孔位可以直接对接型钢机架或者混凝土预埋板,车间布局时只需在底座四周留出维护开口,保证回转半径内没有管线、护栏或者料道干涉即可,侧面的电气接线盒集中布置动力线缆与编码器走线,避免臂体大幅度俯仰时拖拽磨损。

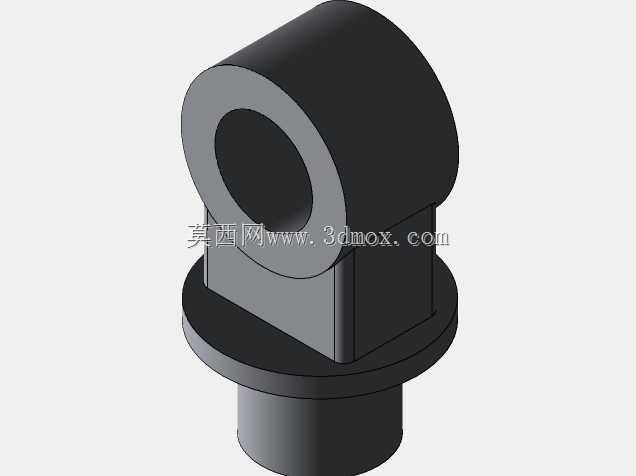

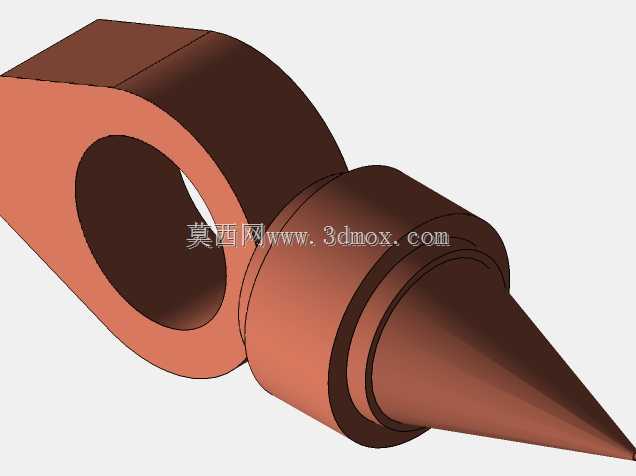

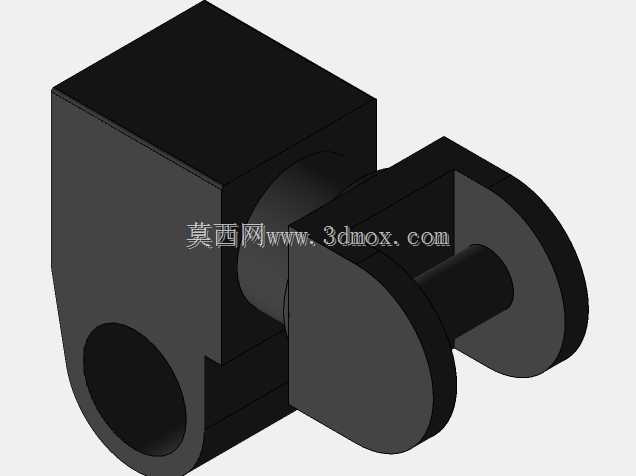

设计思路上,大臂与小臂采用偏置式连杆轮廓,壳体造型兼顾刚性与减重需求,臂身内部预留中空走线通道,伺服电机、减速器的安装座与臂体一体成型,关节铰接处采用叠层式止口配合,既保证回转同轴度,也方便后期拆解更换密封件。腕部末端做了收敛式锥段设计,末端法兰可以快速换装喷枪、夹爪、吸盘或者焊枪,不同工艺切换时只需要更换末端工装并重新标定工具坐标系,臂体本体不需要改动。底座部分采用方形加宽底盘,四个角点布置紧固孔,中部容纳第一轴回转驱动与配重腔,低速大扭矩的传动布置让整机在臂体全伸状态下依然保持稳定,不会因为末端加速度变化出现明显晃动。
从功能特性来看,各关节的运动范围经过行程校核:底座回转可覆盖接近整周的作业角度,大臂俯仰配合小臂摆动能够让末端抵达底座周边近地面到高位料架的不同高度,腕部的两轴自由度保证末端工具可以任意调整姿态,针对喷涂作业时锥状枪嘴的朝向要求,腕部偏转角能够让喷枪始终保持与工件表面法向一致,涂层厚度均匀;针对上下料场景,末端夹爪可以竖直取放托盘工件,也可以水平伸入机床卡盘位置完成装卸。臂体的轮廓包络在全姿态运动时不会出现自身杆件碰撞,关节处的限位凸台在三维装配中已经做过干涉检查,极限角度下壳体之间保留足够安全间隙。
安装边界方面,底盘的外接尺寸决定了工位最小占地,机架台面需要保证平面度,避免底座受力不均导致第一轴轴承偏载;臂体完全伸展时的水平作业半径要提前和产线料道、防护围栏做空间校核,高位举升状态下顶部距离车间顶棚、照明灯具要留出安全距离,低位俯探时末端不能磕碰地面输送辊道。走线方面,底座侧方的接线腔要预留弯折半径,机械臂随动拖链的弯曲半径不能小于线缆允许最小值,气管、信号管和动力线分槽布置,减少信号干扰。针对喷涂工况还可以在臂体外罩加装防护衣,光滑的壳体曲面不容易附着漆雾,日常清洁时直接擦拭即可,关节缝隙处的密封结构能够阻挡漆雾、粉尘进入传动腔。整套结构在建模时把每个零件的装配关系、配合面、螺栓孔位都完整还原,工程人员可以直接在此基础上选型伺服功率、核算末端负载力矩,也可以根据自身产线的工位间距调整臂段长度,快速衍生出不同臂展规格的专用机械手方案。
