数学方程驱动的行星齿轮传动结构

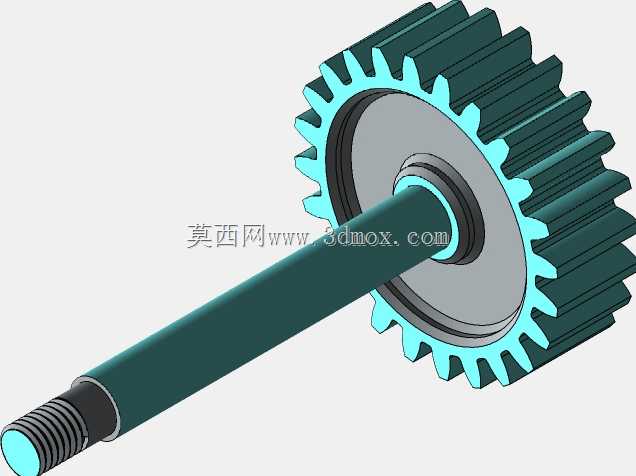

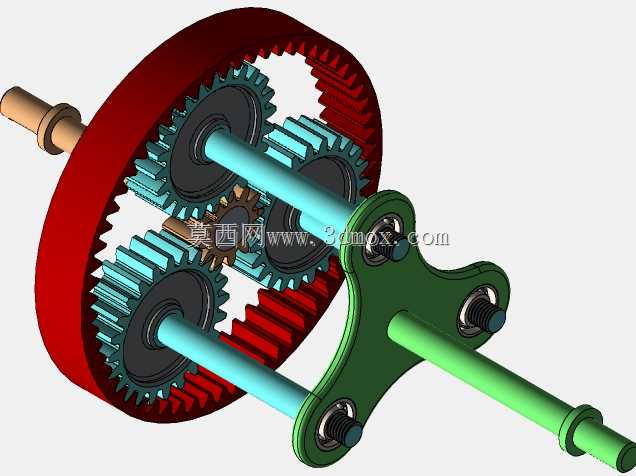

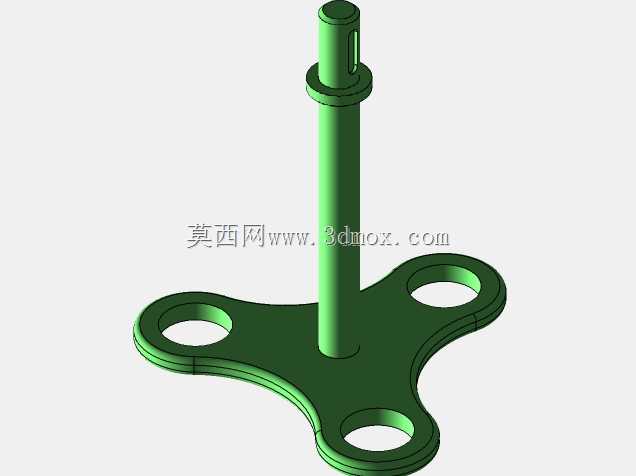

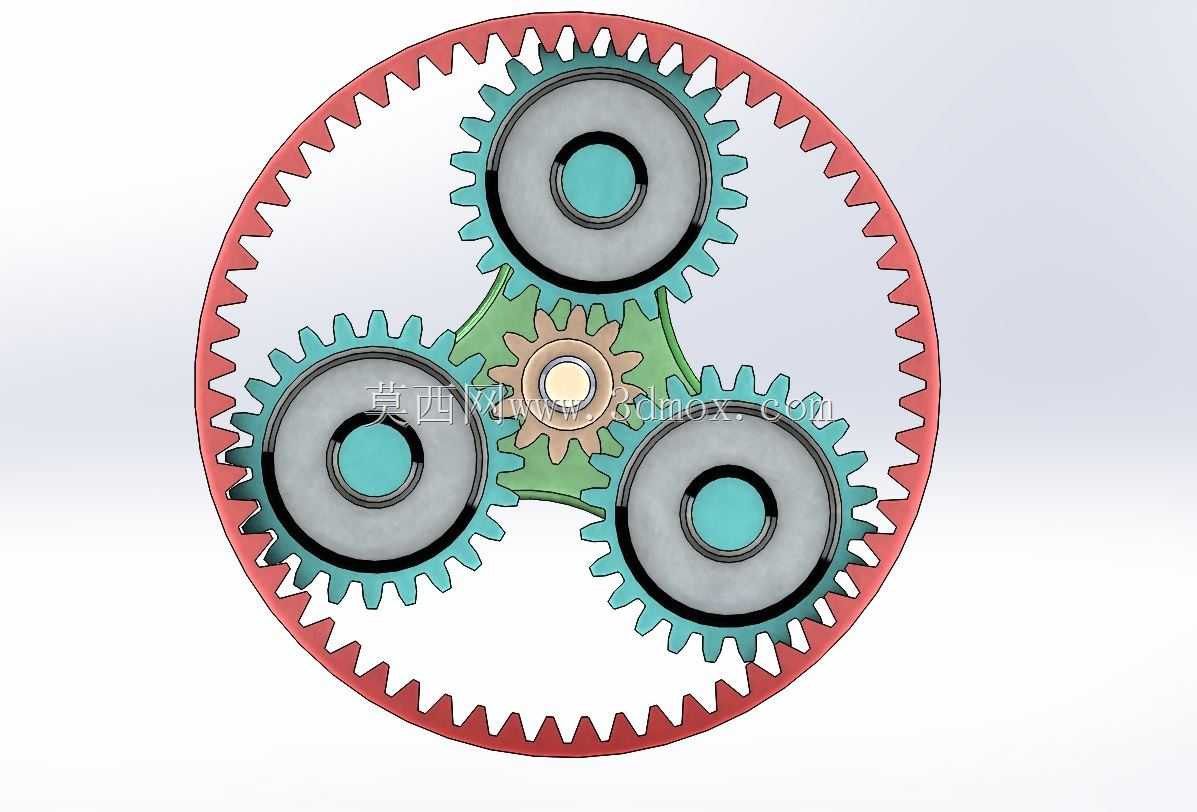

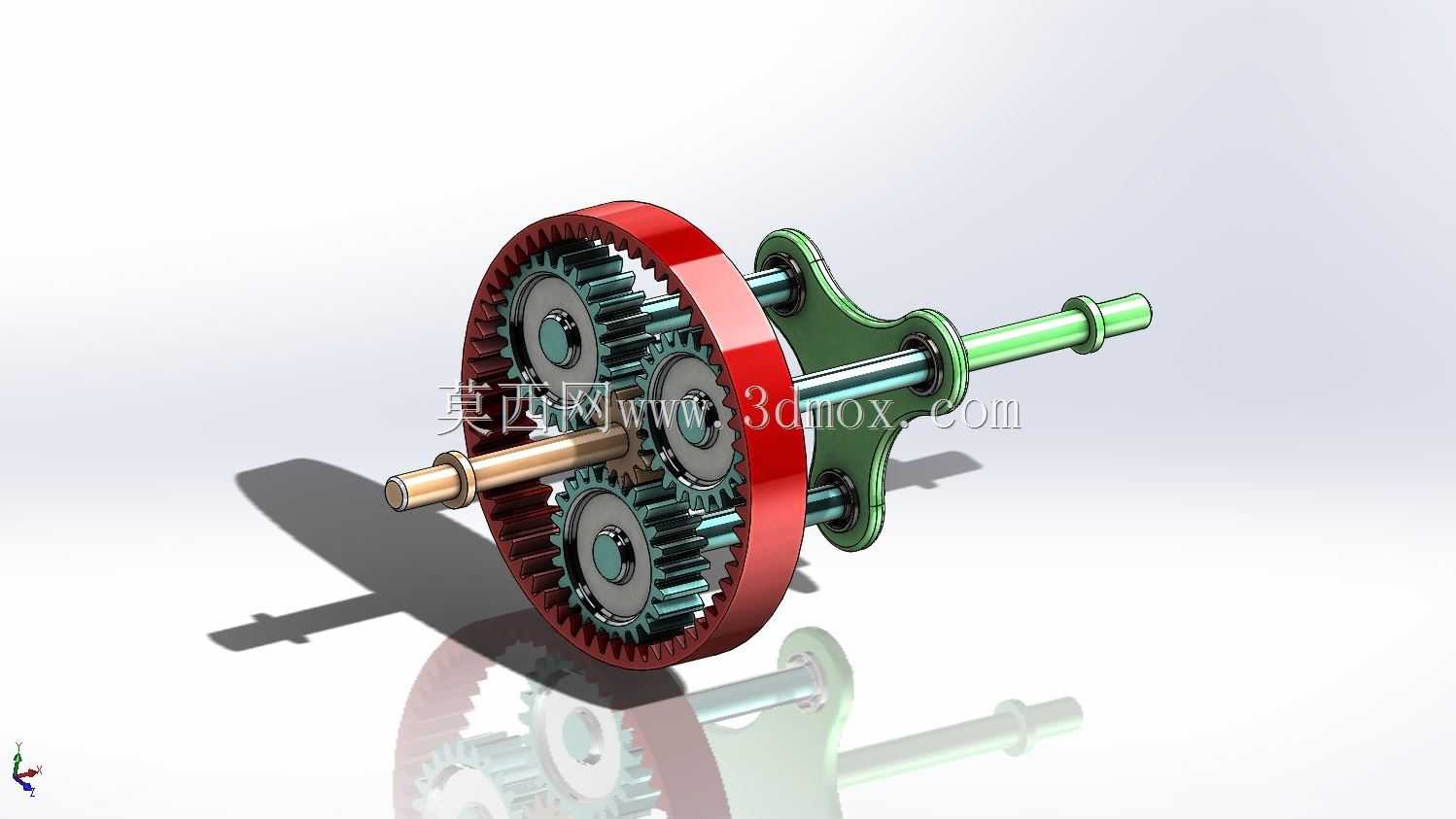

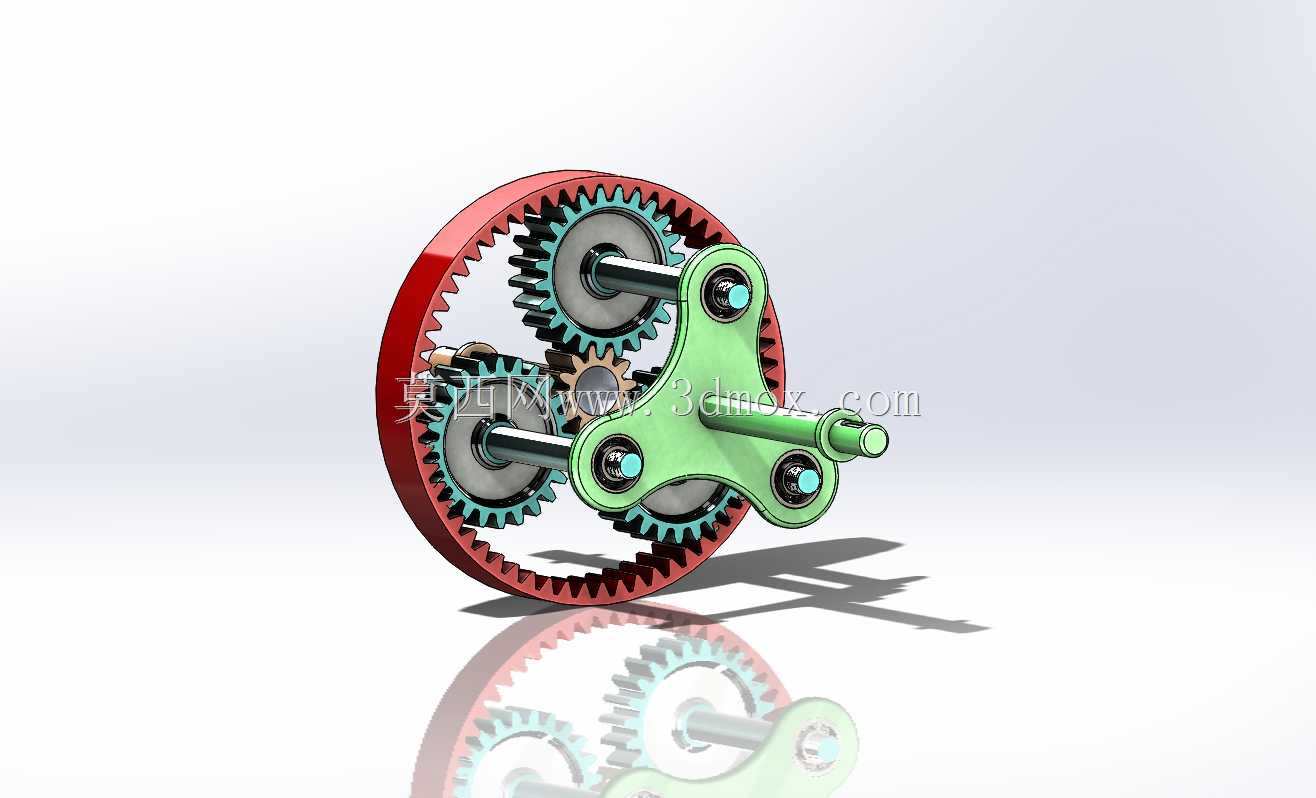

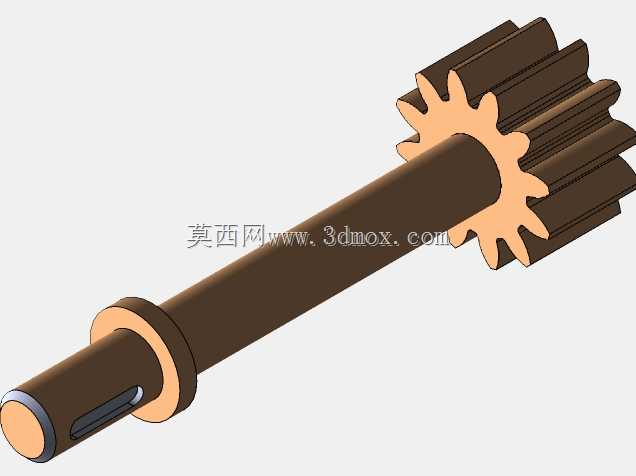

这套行星齿轮传动结构，核心采用内齿圈、太阳轮、多组行星轮配合行星架的经典排布逻辑，设计阶段通过数学方程精准推导齿廓参数，从根源上保证各轮齿啮合侧隙均匀，避免传动过程中出现卡滞、冲击或异响问题。在实际工业场景中，这类结构常被集成到小型伺服传动模组、精密回转工作台、小型自动化设备的动力输入端，也可适配天文观测设备的角度微调机构，凭借同轴输入输出的布局特性，能在极小的安装空间内实现大传动比的动力传递，相比平行轴齿轮组，同等减速比下体积可压缩40%以上，承载能力却能提升近60%。从结构细节来看，红色内齿圈作为固定端时，动力从中心太阳轮输入，三组均匀分布的行星轮在沿内齿圈公转的同时完成自转，最终通过绿色行星架将动力传递至输出轴，这种功率分流的传动模式，能让每一组行星轮仅承担总载荷的三分之一，大幅降低单齿接触应力，延长整套传动件的使用寿命。设计过程中，工程师优先考虑了安装边界的适配性：输入轴采用阶梯轴结构，预留了标准轴承位与卡簧槽，可直接适配常规深沟球轴承的安装尺寸，输出轴端做了扁位结构，方便与联轴器、同步带轮等外接负载件锁紧，避免传动过程中出现周向打滑。内齿圈的外圆预留了止口定位结构，可直接嵌入设备壳体的定位槽内，无需额外设计复杂的固定支架，降低整机装配的复杂度。齿形设计上，采用渐开线齿廓并通过方程修正变位系数，既保证了啮合重合度处于1.2-1.5的合理区间，让传动过程更平稳，也避免了根切问题导致的轮齿强度下降。行星轮通过销轴固定在行星架上，销轴与行星架的配合孔采用过盈配合设计，行星轮内孔预留了轴承安装位，可搭配滚针轴承降低转动摩擦阻力，即使在长时间连续运转的工况下，也能保持较高的传动效率。整套结构的轴向尺寸经过紧凑化优化，各部件之间预留了0.2-0.5mm的合理间隙，既避免运转过程中出现端面摩擦，也不会因间隙过大导致传动窜动，可直接适配对安装空间有严格限制的紧凑型设备，在选型阶段，工程师可直接根据输入扭矩、转速需求匹配对应模数的轮齿参数，无需重新搭建整体传动框架，能大幅缩短非标传动机构的开发周期。
