SMA四孔法兰18GHz射频同轴连接器

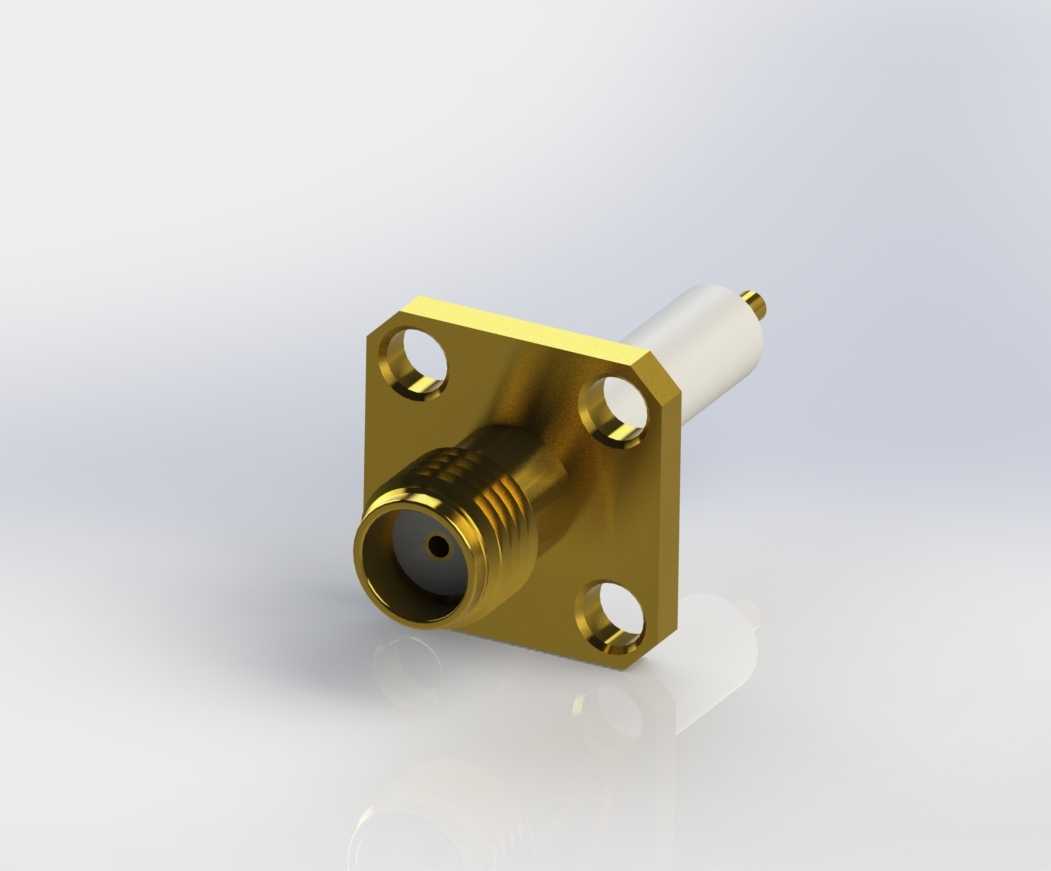

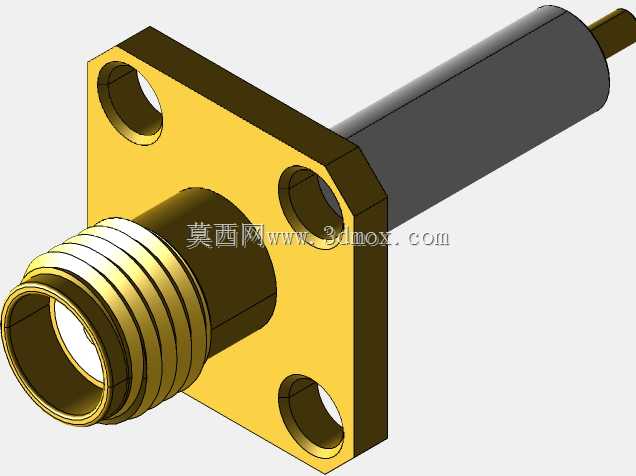

这款50欧姆阻抗的射频同轴连接器，主要面向微波通信、射频测试、航空航天机载设备、基站射频前端等高频信号传输场景，是波导馈线系统、喇叭天线组件与射频电路板之间实现信号互联的核心转接部件，可在严苛的高频工况下完成低损耗的射频信号传导，保障18GHz频段内信号传输的稳定性与一致性。产品采用标准四孔法兰安装结构，法兰盘为方形带四个对称安装通孔，安装时可通过配套螺丝快速将连接器固定在设备面板、波导端口或金属腔体壁上，安装对位便捷，固定后结构稳固，可承受一定的机械振动与冲击，适配工业级设备的长期使用需求。连接器接口端为标准SMA外螺纹内孔结构，可与市面上通用的SMA型公头连接器实现精准适配，插拔顺畅，连接后屏蔽性能优异，可有效减少外界电磁信号对传输链路的干扰，同时降低自身信号向外辐射的损耗。内部设计上，采用聚四氟乙烯材质作为绝缘介质，介质长度经过精准计算，中心导体直径控制在1.27毫米，中心导体伸出段按照对应工作频率的1/4波长做切削匹配处理，可实现4.2GHz到18GHz频段内的良好阻抗匹配，在18GHz频点处的插入损耗控制在-3dB以内，满足高频段信号传输的性能要求。连接器整体全长1.67厘米，该尺寸为连接器自身主体长度，不含安装时的板材厚度，设计时可根据安装面板的实际厚度预留对应的装配间隙，避免安装后出现结构干涉或者信号接触不良的问题。尾部的介质延伸段可直接伸入设备腔体内部，与内部射频链路直接对接，减少转接环节带来的信号损耗，金属外壳采用镀金工艺处理，既提升了外壳的抗氧化腐蚀能力，延长产品使用寿命，也能优化接触面的导电性能，进一步降低信号传输过程中的接触损耗，保障高频信号传输的完整性。在实际应用中，这类连接器常被用于微波测试仪器的端口转接、小型化雷达的射频前端接口、无线通信设备的天线馈电连接等场景，四孔法兰的安装形式相比螺纹旋接式的SMA连接器，拥有更高的安装强度，更适合在有振动要求的移动设备或者工业固定设备上使用，能够在长期使用过程中保持连接位置不发生偏移，保障射频链路的性能稳定。
